Замок врезной Омега ЗВ9.1-02 (бриллиант) сувальдный (10) РФ

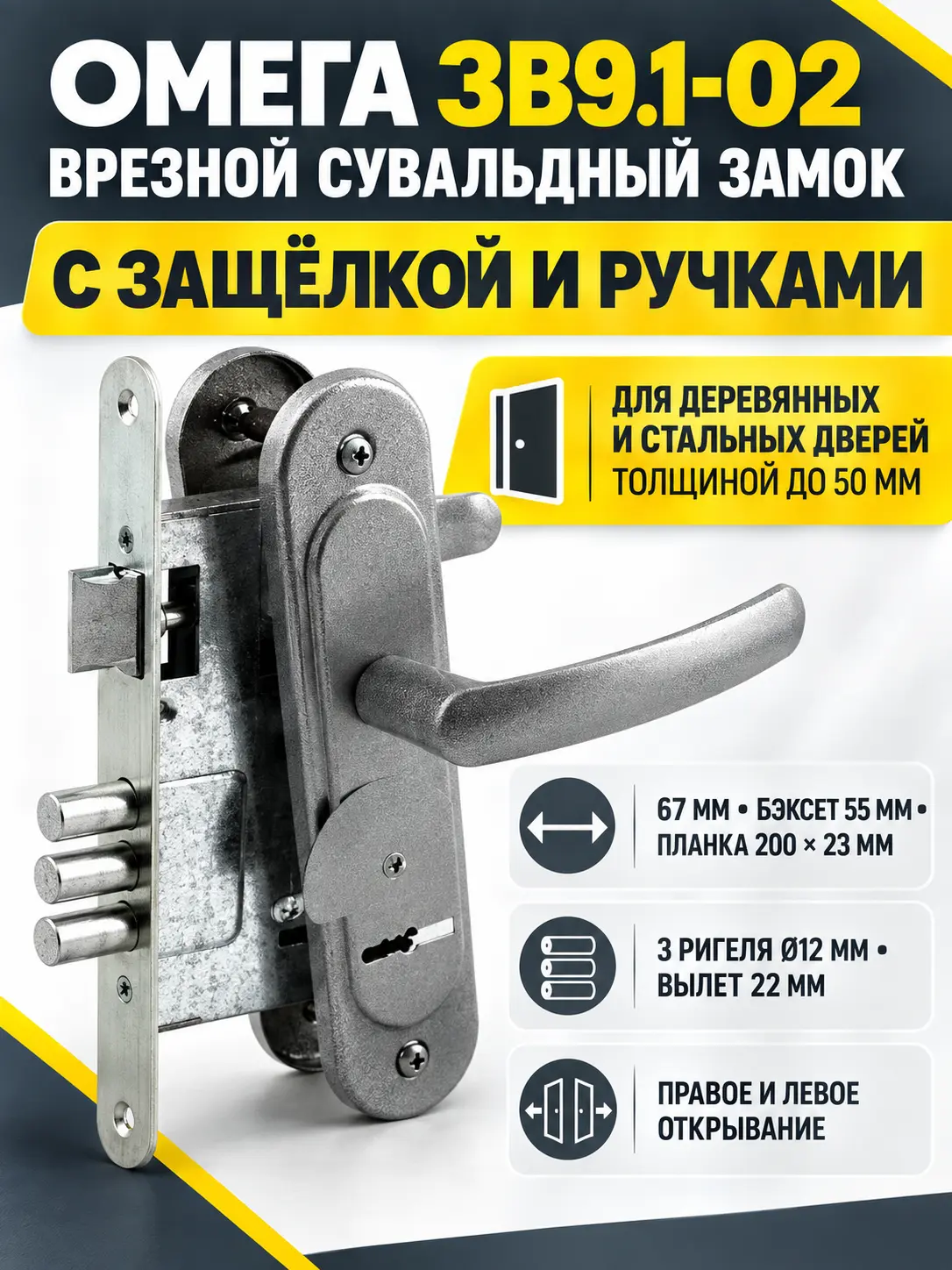

Врезной замок ОМЕГА ЗВ9.1-02 в цвете «бриллиант»

ОМЕГА ЗВ9.1-02 — врезной дверной замок серии ЗВ9 с сувальдным механизмом секретности, защёлкой и нажимными ручками. Модель объединяет запирающий механизм и защёлку под ручку, поэтому подходит для установки в дверь, которой требуется повседневное закрывание на защёлку и отдельное запирание ключом. Исполнение «бриллиант» позволяет подобрать видимую фурнитуру под близкие по оттенку элементы двери.

Замок предназначен для деревянных и стальных дверей толщиной до 50 мм. Конструкция допускает установку на полотна правого и левого открывания. Это не означает полной взаимозаменяемости с любым ранее установленным замком: при замене важны размеры корпуса, положение квадрата ручки, ключевого отверстия, крепежа и ответной части.

Основные параметры и устройство

Межцентровое расстояние модели составляет 67 мм, а удаление ключевого отверстия от лицевой планки — 55 мм. Лицевая планка имеет длину 200 мм и ширину 23 мм. Расстояние между крепежными отверстиями ручки составляет 178 мм. Эти значения особенно важны при замене старого механизма без изменения существующей выборки в полотне.

Запирание выполняют три стальных цилиндрических ригеля диаметром 12 мм. Их вылет составляет 22 мм. В конструкции корпуса используются алюминий и сталь, ручки изготовлены из алюминия. Автоматическое запирание не предусмотрено: для блокировки двери необходимо пользоваться ключом.

Комплект и сценарии применения

Комплект включает сам замок, ручки, ответную планку, три ключа и крепежную фурнитуру. Модель можно рассматривать для новой установки или замены замка с совпадающей геометрией. При комплексном подборе полезно сопоставить ее с другими позициями раздела дверные замки, обращая внимание не только на внешний вид, но и на межцентровое расстояние, бэксет и размеры планки.

Для замены без лишней доработки сначала снимите размеры прежнего механизма. Проверьте толщину полотна, глубину и высоту посадочного места, направление открывания, положение ответной планки на коробке и расстояние между центрами ручки и ключевого отверстия. Отдельно сравните ширину торцевой кромки двери с планкой шириной 23 мм.

Что проверить перед заказом

• толщина двери не превышает 50 мм;
• межцентровое расстояние соответствует значению 67 мм;
• бэксет 55 мм подходит к существующей выборке и положению ручки;
• планка 200 × 23 мм помещается на торце полотна;
• корпус замка входит в подготовленное посадочное место;
• ответная планка может быть совмещена с защёлкой и тремя ригелями;
• цвет «бриллиант» сочетается с остальной дверной фурнитурой.

Если замок выбирается вместо изделия другой модели, одного совпадения межцентрового расстояния недостаточно. Необходимо сравнить полный контур корпуса, глубину врезки, расположение крепежных точек и ответной части. До установки также проверьте, подходят ли комплектные винты к фактической толщине полотна.

Характеристики

Итог

ОМЕГА ЗВ9.1-02 — комплектный врезной сувальдный замок для деревянной или стальной двери толщиной до 50 мм. Он подойдет, если требуются защёлка, ручки, три ригеля, межцентровое расстояние 67 мм и бэксет 55 мм. Точное сопоставление всех монтажных размеров до покупки поможет избежать расширения посадочного места и смещения ответной планки.
