Врезной замок Омега ЗВ9.1-02 для дверей

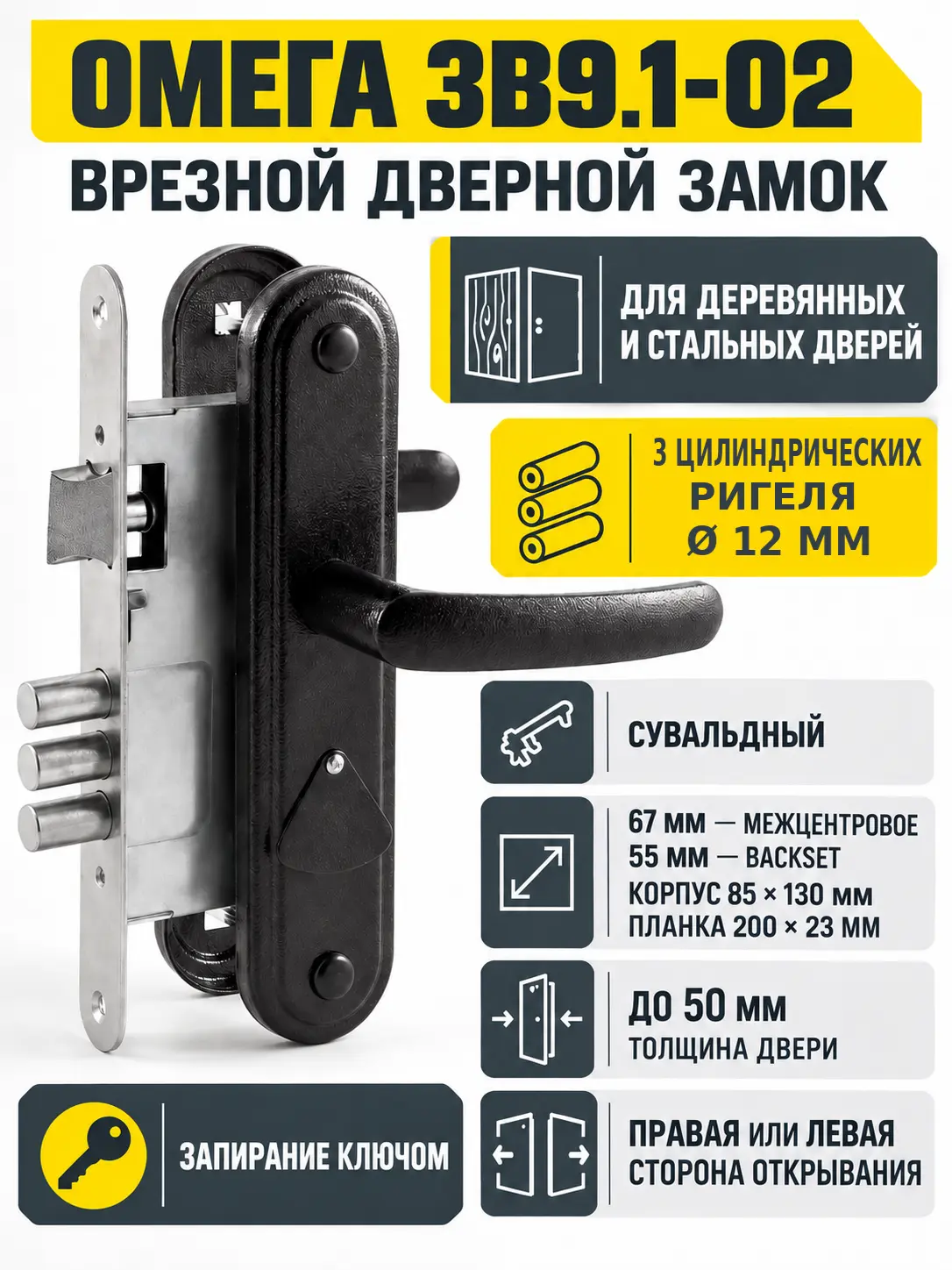

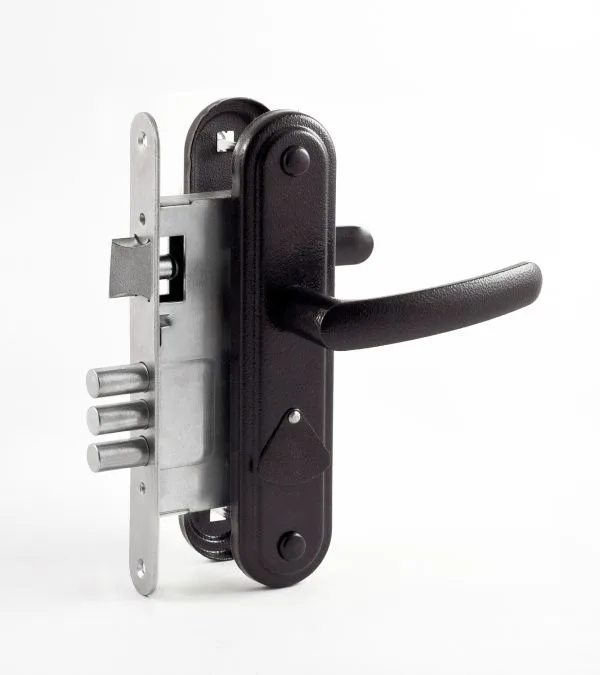

Омега ЗВ9.1-02 — врезной замок с сувальдным механизмом секретности, защёлкой и нажимными ручками. Черное исполнение подходит для дверей и фурнитуры соответствующего цвета. Модель можно рассматривать для новой установки либо для замены замка с совпадающей геометрией корпуса и монтажных отверстий.

При подборе важен не только тип механизма, но и все присоединительные размеры. У этой модели межцентровое расстояние между осью ручки и ключевым отверстием составляет 67 мм, а удаление ключевого отверстия от лицевой планки — 55 мм. Лицевая планка имеет размер 200 × 23 мм, корпус — 85 × 130 мм. Эти параметры следует сопоставить с дверным полотном и существующей врезкой до покупки.

Назначение и сценарии применения

Замок рассчитан на установку в деревянные и стальные двери толщиной до 50 мм. Конструкция допускает применение на дверях правого и левого открывания. Модель оснащена защёлкой для удержания закрытой двери и тремя цилиндрическими ригелями, которые приводятся в действие сувальдным механизмом. Автоматического запирания нет: запирание выполняется ключом.

Такой замок удобен при комплектовании двери единым узлом с защёлкой и ручками, а также при замене ранее установленной модели с межцентровым расстоянием 67 мм и backset 55 мм. Другие варианты замков и близкие по назначению решения представлены в разделе дверных замков, где можно сопоставить тип механизма и монтажную геометрию.

Конструкция и подтвержденные параметры

Засов модели состоит из трёх стальных цилиндрических ригелей диаметром 12 мм. Корпус и накладки выполнены из стали, ручки — из алюминиевого сплава. Черный цвет относится к данному товарному исполнению. Лицевая планка шириной 23 мм требует соответствующей выборки в торце полотна; её длина 200 мм также должна совпадать с подготовленным посадочным местом.

Сувальдный замок не требует отдельного цилиндрового механизма. При замене цилиндрового замка недостаточно сравнить только наружный вид накладок: необходимо проверить конфигурацию ключевого отверстия, положение оси ручки и размеры корпуса. Не следует считать модели с одинаковым межцентровым расстоянием взаимозаменяемыми без сверки остальных параметров.

Что проверить перед заказом

• Толщину дверного полотна: для этой модели она должна быть не более 50 мм.
• Межцентровое расстояние 67 мм и backset 55 мм.
• Размер корпуса 85 × 130 мм и доступную глубину врезки.
• Размер лицевой планки 200 × 23 мм и положение крепёжных отверстий.
• Направление открывания, свободный ход защёлки и ригелей относительно дверной коробки.
• Соответствие формы ручек, накладок и ключевого отверстия существующей двери.
• Фактическую комплектность и длину крепежа для конкретного дверного полотна.

Если замок выбирается на замену, старый корпус лучше извлечь и измерить отдельно. Сравнение только по внешней планке может привести к несовпадению глубины корпуса или расположения рабочих осей. Для новой двери разметку выполняют по фактическому изделию и монтажной документации, не ослабляя полотно чрезмерной выборкой.

Характеристики Омега ЗВ9.1-02

Итог

Омега ЗВ9.1-02 — врезной сувальдный замок черного цвета с защёлкой, ручками и тремя ригелями. Модель подходит для деревянной или стальной двери толщиной до 50 мм при совпадении основных размеров: 67 мм между рабочими осями, backset 55 мм, корпус 85 × 130 мм и планка 200 × 23 мм. Точная сверка этих параметров перед заказом особенно важна при установке в уже подготовленную врезку.
