Замок врезной сувальдный MDV10 S-60.00.3R14 4key

Врезной сувальдный замок FUARO MDV10/S-60.00.3R14 4key

FUARO MDV10/S-60.00.3R14 4key — механический врезной замок для входных и технических металлических дверей. Запирающая часть модели состоит из трех цилиндрических ригелей диаметром 14 мм. При повороте ключа ригели выходят на 26 мм, а полный цикл запирания выполняется за два полуоборота. Такое исполнение подходит для двери, где требуется отдельный сувальдный механизм без защелки.

Замок можно устанавливать на двери левого и правого открывания. Это упрощает подбор при замене корпуса, однако направление открывания — лишь один из параметров совместимости. Перед заказом необходимо сопоставить габариты корпуса, положение ключевого отверстия, размеры лицевой планки и расположение ответных отверстий с подготовленным посадочным местом.

Размеры и конструктивные особенности

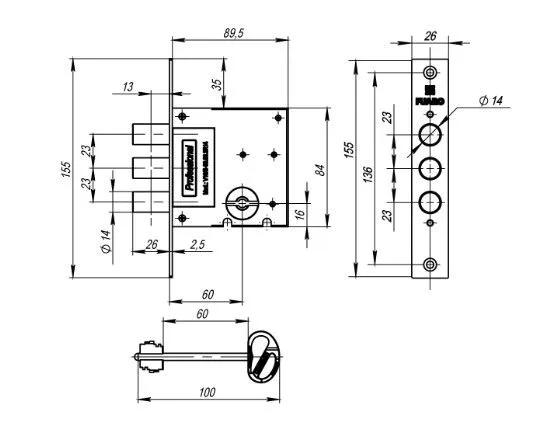

Удаление ключевого отверстия, или Backset, составляет 60 мм. Длина лицевой планки — 155 мм, ширина — 26 мм. Врезная часть имеет высоту 84 мм и ширину 89,5 мм. Эти размеры особенно важны при подборе замка взамен установленного: совпадение одного бэксета не гарантирует, что корпус войдет в существующий карман двери без доработки.

Корпус изготовлен из оцинкованной стали, а лицевая планка имеет цвет хром. Модель не оснащена защелкой, поэтому она не выполняет функцию удержания незапертой двери язычком. Для двери, которой требуется нажимная ручка с защелкой, понадобится отдельное совместимое решение либо замок другой конструкции. При подборе других вариантов в разделе дверных замков обращайте внимание на тип механизма, наличие защелки и монтажные размеры.

Комплектация и сценарии применения

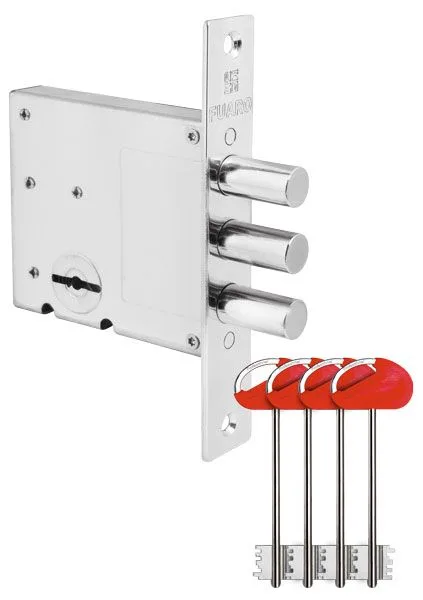

В комплект входят замок, четыре сувальдных ключа с пластиковыми головками и крепежная фурнитура. Дверные ручки в комплект не входят. Модель рассчитана на входные и технические металлические двери и может использоваться как основной либо дополнительный запирающий механизм, если конструкция полотна и ответной части соответствует ее размерам.

При замене старого замка удобнее всего снять его и выполнить замеры непосредственно по корпусу. Сравните расстояние от лицевой планки до центра ключевого отверстия, высоту и глубину посадочного кармана, длину и ширину планки, а также положение крепежных отверстий. Отдельно проверьте, что трем ригелям диаметром 14 мм и с выходом 26 мм соответствует ответная часть дверной коробки.

Характеристики

Что проверить перед установкой

• Совпадение бэксета 60 мм и положения ключевого отверстия.
• Соответствие посадочного места размерам врезной части 84 × 89,5 мм.
• Совпадение лицевой планки размером 155 × 26 мм с торцом полотна.
• Свободный ход трех ригелей и соответствие ответных отверстий их положению.
• Необходимость отдельной защелки или ручки для удержания двери в закрытом положении.
• Подходящую длину крепежа с учетом конструкции металлического полотна.

FUARO MDV10/S-60.00.3R14 4key подойдет для металлической двери с посадочным местом под сувальдный корпус, бэксетом 60 мм и тремя ригелями диаметром 14 мм. Для надежной работы важнее всего точное совпадение монтажных размеров и свободное движение механизма без перекоса после фиксации.
