Замок врезной сувальдный MDV25 S-60.00.3R16 4key

Врезной сувальдный замок FUARO серии V25

FUARO MDV25/S-60.00.3R16 4key — корпус дополнительного, или верхнего, замка для входной металлической двери. Модель выполнена без защелки и предназначена для независимого запирания полотна ключом. Такой формат подходит для комплектации новой двери или замены замка с совпадающими установочными размерами.

Механизм имеет восемь сувальд и управляет тремя цилиндрическими ригелями. Диаметр каждого ригеля составляет 16 мм, а выход при полном запирании — 36 мм. Замок закрывается на четыре полуоборота ключа. Бэксет 60 мм означает расстояние от лицевой планки до оси ключевого отверстия; этот параметр особенно важен при подборе корпуса в существующую дверь.

Конструкция и назначение

Стальной оцинкованный корпус рассчитан на врезную установку во входную металлическую дверь. В конструкции предусмотрена закаленная пластина, защищающая зону механизма от высверливания. Модель относится к 4 классу безопасности. Универсальная ориентация позволяет применять ее на левых и правых дверях без выбора отдельной модификации по стороне открывания.

FUARO V25/S не имеет защелки и задвижки, поэтому он не заменяет нижний замок с ручкой и язычком. У модели также отсутствуют выводы для вертикальных тяг, отверстия под стяжки и отверстие под броню. Это важно учитывать при проектировании дверного блока и при замене корпуса, ранее связанного с дополнительными запирающими элементами.

Размеры и совместимость

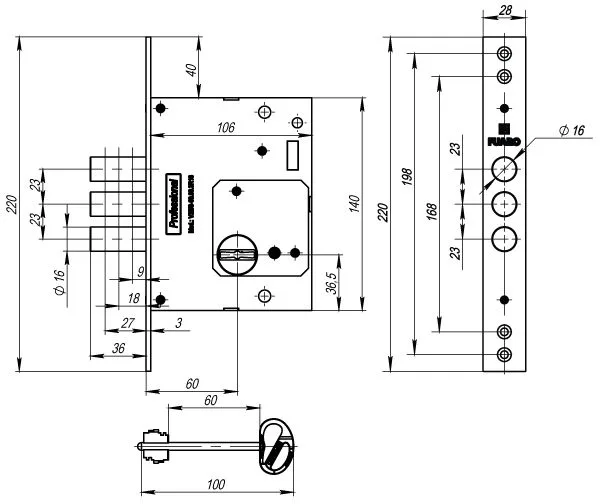

Высота врезной части составляет 140 мм, ширина — 106 мм. Лицевая планка имеет длину 220 мм и ширину 28 мм. Для корректной замены недостаточно совпадения бренда или серии: сравните габариты корпуса, бэксет, положение ключевой скважины, форму планки, точки крепления и направление выхода ригелей. Толщина дверного полотна также должна соответствовать длине комплектных ключей; заявленный диапазон применения ключей — 40–120 мм.

Если требуется сопоставить эту модель с другими корпусами и типами механизмов, полезно заранее изучить раздел дверных замков, а затем выбирать изделие по монтажным размерам и функции в дверном блоке.

Комплектация и практический выбор

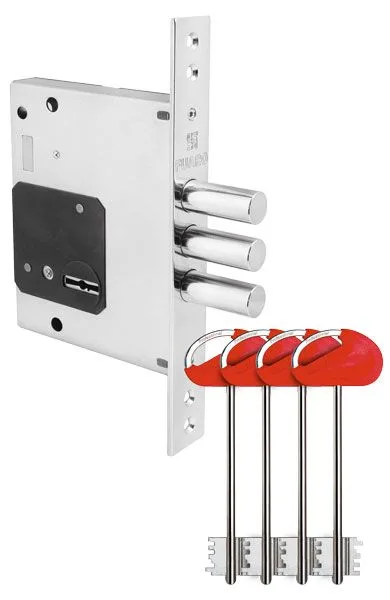

В комплект входят четыре ключа с эргономичной пластиковой головкой и крепежная фурнитура. Наличие ответной планки перед заказом следует уточнить отдельно. Если замок приобретается для замены, сохраните старый корпус до примерки: по нему удобно проверить положение лицевой планки, крепежных точек и ключевой скважины.

Монтаж требует точного совмещения корпуса и ригелей с подготовленными посадочными местами. После установки ключ должен поворачиваться без повышенного усилия как при открытой, так и при закрытой двери. Нельзя компенсировать перекос силовым поворотом ключа: сначала регулируют положение замка, полотна или ответной части. Разборка и самостоятельная смазка сувальдного механизма не рекомендуются.

Характеристики FUARO MDV25/S-60.00.3R16

Итог

FUARO MDV25/S-60.00.3R16 4key подойдет для металлической входной двери, если нужен отдельный сувальдный замок без защелки и совпадают все установочные параметры. Перед покупкой проверьте бэксет 60 мм, корпус 140 × 106 мм, планку 220 × 28 мм, положение отверстий и допустимую толщину полотна. Точное совпадение этих параметров упростит монтаж и обеспечит свободную работу трех ригелей.
