Замок врезной Vanger T-1-08A-B-CR

Врезной замок Vanger T-1-08A-B-CR для металлической двери

Vanger T-1-08A-B-CR — корпус основного цилиндрового замка серии T-1, предназначенный для входных китайских металлических дверей. Модель устанавливается внутрь дверного полотна и рассчитана на совместную работу с нажимной ручкой и евроцилиндром. Запирающая часть включает три круглых ригеля, а конструкция также имеет защелку и дополнительную задвижку.

Замок подходит для ремонта двери с сохранением существующей схемы отверстий либо для установки в новое полотно с соответствующими посадочными размерами. Его удобно рассматривать как замену механизма, когда совпадают бэксет, межосевое расстояние, размеры корпуса и лицевой планки. Для сравнения с другими решениями этого типа можно перейти в раздел дверные замки и подобрать модель под геометрию конкретной двери.

Основные параметры и конструкция

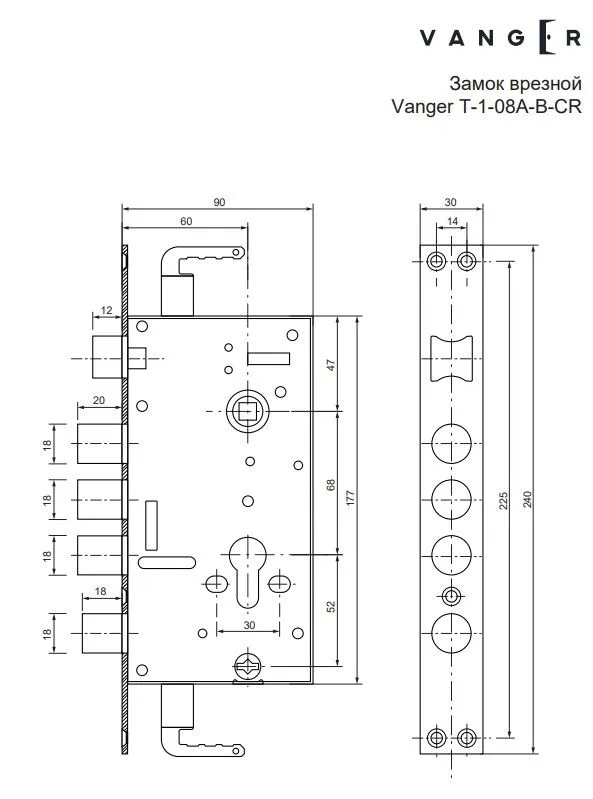

Межосевое расстояние между осью ручки и осью цилиндра составляет 68 мм, удаление ключевого отверстия от лицевой планки — 60 мм. Лицевая планка имеет длину 240 мм и ширину 30 мм. Врезная часть корпуса высотой 177 мм и шириной 90 мм размещается внутри полотна. Рекомендуемая толщина двери — от 40 до 75 мм.

Корпус изготовлен из оцинкованной стали. Лицевая планка выполнена в цвете хром. Реверсивная защелка позволяет подготовить механизм для правой или левой двери, поэтому направление открывания само по себе не ограничивает выбор модели. Замок не имеет автоматического закрывания: запирание выполняется установленным цилиндровым механизмом.

Совместимость и подбор комплектующих

Для работы потребуется евроцилиндр подходящей длины и комплект дверных ручек под цилиндр с межосевым расстоянием 68 мм. Цилиндровый механизм и ручки в комплект замка не входят. Ответная планка также подбирается отдельно с учетом дверной коробки, положения защелки и ригелей.

Перед заказом измерьте старый корпус, а не только наружную планку. Сопоставьте бэксет 60 мм, межосевое расстояние 68 мм, высоту и ширину врезной части, расположение крепежных отверстий, форму ригелей и положение дополнительной задвижки. Обозначение T-1-08 соответствует исполнению с круглыми ригелями; внешне похожий механизм с иной геометрией не следует считать взаимозаменяемым без измерений.

Практические рекомендации

• Перед демонтажем старого замка сфотографируйте положение корпуса, тяг и крепежа.
• Проверьте, что внутри полотна достаточно места для корпуса размером 177 × 90 мм.
• Подберите евроцилиндр по толщине двери и установленной фурнитуре: он не должен чрезмерно выступать за наружную накладку.
• Убедитесь, что квадрат ручки свободно проходит через предусмотренное отверстие и не зажимает механизм.
• До окончательной затяжки крепежа проверьте движение защелки, ригелей и задвижки при открытой двери.
• Ответную часть на коробке совмещайте без перекоса, чтобы ригели входили свободно и без боковой нагрузки.

Характеристики Vanger T-1-08A-B-CR

Итог

Vanger T-1-08A-B-CR подойдет для металлической двери, если посадочные размеры соответствуют корпусу серии T-1: бэксет 60 мм, межосевое расстояние 68 мм, врезная часть 177 × 90 мм и планка 240 × 30 мм. Модель дает возможность отдельно подобрать евроцилиндр, ручки и ответную планку под толщину полотна и существующую дверную фурнитуру. Тщательное сравнение геометрии до покупки поможет установить замок без переделки дверного полотна.
