Замок врезной ЗВ 4-85.3 (хром) (10) РФ

Врезной замок ЗЕНИТ ЗВ4-85.3-02: назначение и основные параметры

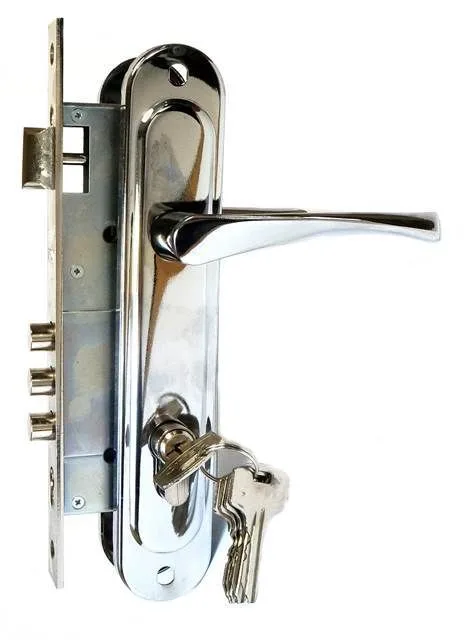

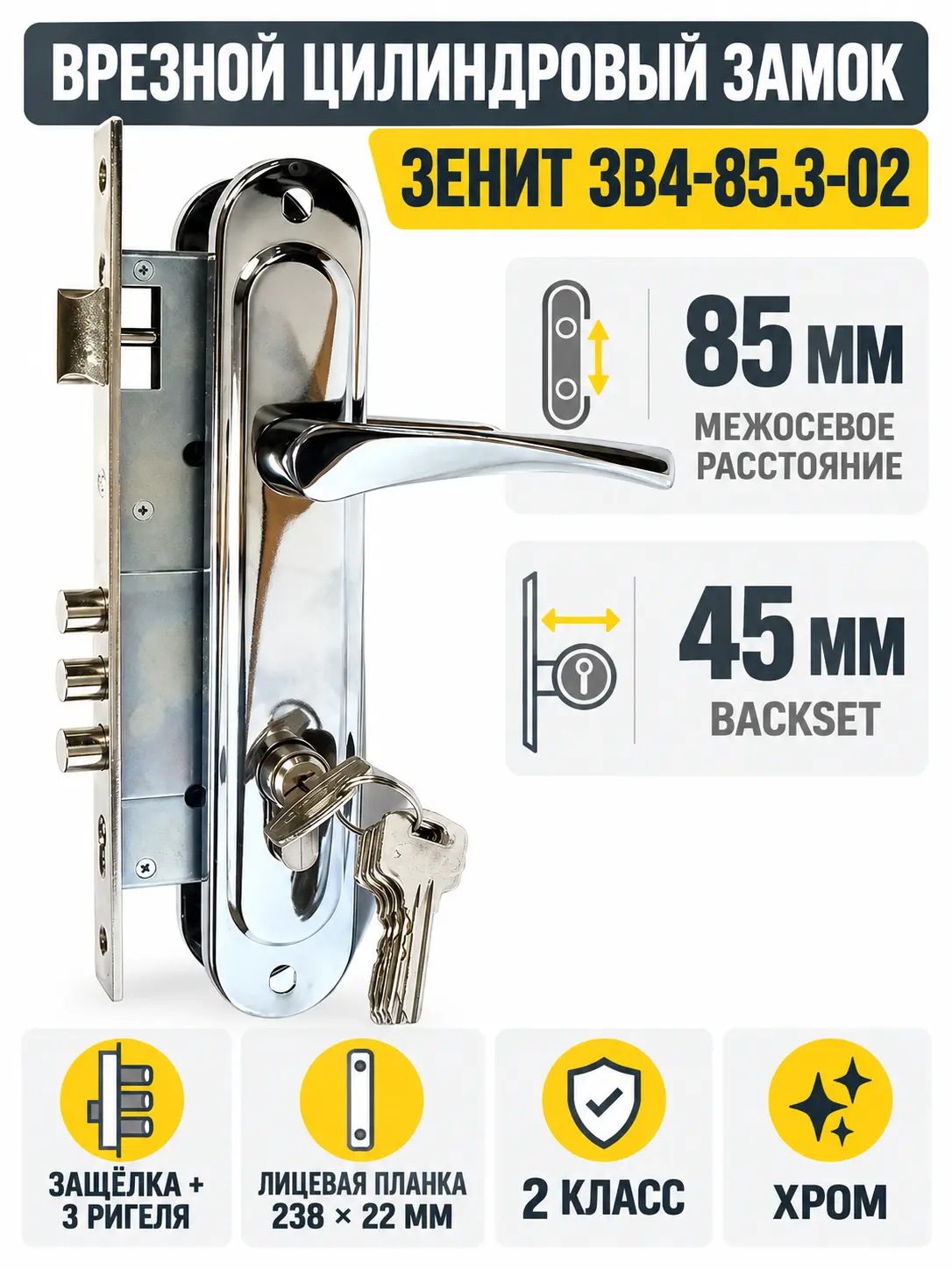

ЗЕНИТ ЗВ4-85.3-02 — цилиндровый врезной замок с нажимными ручками, защёлкой и тремя ригелями. Исполнение в цвете хром подходит для дверей, у которых предусмотрена установка замка с межосевым расстоянием 85 мм и удалением ключевого отверстия 45 мм. Модель можно выбирать как для новой установки, так и для замены ранее смонтированного механизма, но совместимость определяется всей совокупностью посадочных размеров.

Замок относится к изделиям 2 класса. Запирание выполняется цилиндровым механизмом, а защёлка удерживает дверь в закрытом положении при работе ручки. Автоматического запирания нет: ригели приводятся в действие ключом. Такая конструкция удобна там, где требуется единый комплект замка, цилиндрового механизма и ручек.

Размеры и конструктивные особенности

Межосевое расстояние 85 мм измеряется между осью квадрата ручки и осью цилиндрового механизма. Backset 45 мм — это расстояние от лицевой планки до оси цилиндра. Лицевая планка имеет длину 238 мм и ширину 22 мм, а расстояние между крепёжными отверстиями ручки составляет 210 мм. Эти параметры особенно важны при замене старого замка: совпадения только одного размера недостаточно.

Корпус и засов изготовлены из стали, защёлка — из цинкового сплава. Ручки выполнены из алюминиевого сплава, накладки — из стали. Хромированное оформление помогает согласовать комплект с другой дверной фурнитурой аналогичного цвета. Три цилиндрических ригеля обеспечивают запирание двери в одной точке расположения корпуса замка.

Что проверить перед заказом

• межосевое расстояние старого механизма — оно должно составлять 85 мм;
• backset от края лицевой планки до оси цилиндра — 45 мм;
• размер планки 238 × 22 мм и расположение её крепёжных отверстий;
• габариты ниши под корпус, положение ригелей и ответной части на коробке;
• расстояние между крепёжными отверстиями ручки — 210 мм;
• направление закрывания двери и возможность правильно ориентировать защёлку;
• толщину полотна и соответствие длины цилиндра, квадрата и крепежа.

При подборе замены полезно сравнивать демонтированный механизм с товаром непосредственно по корпусу и планке. Даже замки с одинаковыми значениями 85 и 45 мм могут различаться формой корпуса, точками крепления или положением ответной планки. Другие варианты механизмов и комплектов представлены в разделе дверные замки, где можно подобрать решение под фактическую подготовку полотна.

Практические рекомендации по установке

До монтажа проверьте комплект на свободное перемещение защёлки, ручек и ригелей. При замене сначала примерьте корпус без окончательной фиксации: лицевая планка должна располагаться ровно, а ригели — входить в ответные отверстия без трения и перекоса. Не расширяйте выборку в полотне до проверки всех размеров. Для новой установки используйте разметку конкретного замка и учитывайте конструкцию двери.

После сборки несколько раз проверьте работу механизма при открытой двери. Ручка должна возвращать защёлку без заеданий, а ключ — плавно перемещать ригели. Затем повторите проверку при закрытой двери. Если возникает усилие, сначала отрегулируйте положение ответной части: постоянная работа с перекосом увеличивает нагрузку на замок и цилиндр.

Характеристики

Итог

ЗЕНИТ ЗВ4-85.3-02 в цвете хром — готовое решение с цилиндровым механизмом, ручками, защёлкой и тремя ригелями. Модель следует выбирать по межосевому расстоянию 85 мм, backset 45 мм, планке 238 × 22 мм и остальным посадочным параметрам. Точная сверка размеров до покупки помогает установить замок без нежелательной переделки двери.
