Замок врезной ЗВ4 401.0.0 РФ

Врезной замок Меттэм ЗВ4 401.0.0

Меттэм ЗВ4 401.0.0 — корпус основного врезного цилиндрового замка 400-й серии со скошенной защёлкой. Модель рассчитана на установку под дверную ручку и евроцилиндр, который управляет одним прямоугольным ригелем. Такой формат удобен при комплектации новой двери и при замене корпуса замка с совпадающими посадочными параметрами.

Замок имеет 2-й класс защиты. Вылет ригеля составляет 24 мм, а межцентровое расстояние между осью ручки и осью цилиндрового механизма — 55 мм. Реверсивная конструкция защёлки позволяет подготовить корпус для левой или правой двери. Замок не является автоматическим: запирание выполняется установленным цилиндровым механизмом.

Конструкция и применение

Корпус размером 82,5 × 130 × 15,5 мм изготовлен из стали. Один прямоугольный стальной ригель и лицевая планка имеют никелевое покрытие. Размер лицевой планки составляет 22 × 200 мм, толщина — 2,5 мм. Эти параметры важны как для новой врезки, так и при подборе замены: совпадение только межцентрового расстояния ещё не гарантирует совместимость с имеющимся пазом и отверстиями.

Модель может применяться в дверях, конструкция которых допускает корпус указанного размера и установку цилиндрового замка под ручку. В каталоге дверных замков её удобно сопоставить с другими корпусами по межцентровому расстоянию, форме ригелей, размерам лицевой планки и расположению крепёжных отверстий.

Комплектация и подбор фурнитуры

В комплект входит ответная планка ЗВ4 01.002. Цилиндровый механизм, дверные ручки и декоративные накладки приобретаются отдельно. Это позволяет подобрать цилиндр с учётом толщины дверного полотна и установленной фурнитуры, а ручки и накладки — по конструкции двери и требуемому оформлению.

Перед заказом цилиндра измерьте общую толщину двери вместе с накладками или броненакладкой и определите необходимое смещение его сторон. Цилиндр не должен чрезмерно выступать за наружную фурнитуру. Для ручек проверьте межцентровое расстояние 55 мм, расположение стяжных винтов и возможность их проведения через предусмотренные отверстия корпуса.

Что проверить перед покупкой

• габариты заменяемого корпуса и глубину подготовленного паза;
• межцентровое расстояние 55 мм;
• размер лицевой планки 22 × 200 мм и её толщину 2,5 мм;
• положение оси цилиндра, защёлки, ригеля и крепёжных отверстий;
• сторону открывания и возможность корректно развернуть реверсивную защёлку;
• соответствие ответной части дверной коробки одному прямоугольному ригелю;
• размер евроцилиндра, совместимость ручек и накладок.

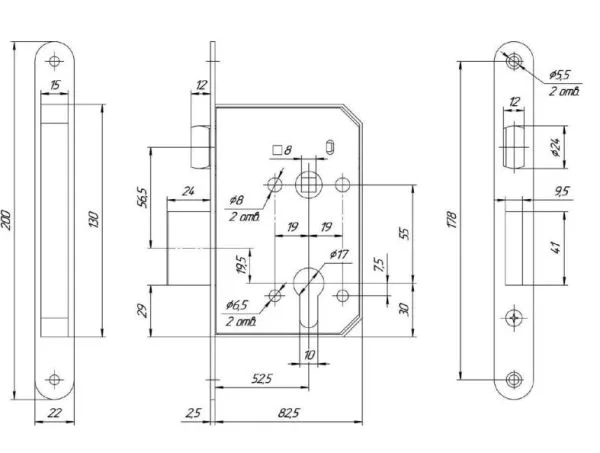

При замене старого механизма полезно сравнивать корпуса непосредственно или по точному чертежу. Особое внимание уделите удалению оси цилиндра от торца двери: для этой модели встречаются расходящиеся значения, поэтому размер следует определить по фактическому корпусу, установочному шаблону или согласовать до заказа.

Характеристики

Итог

Меттэм ЗВ4 401.0.0 подойдёт, если нужен врезной цилиндровый корпус под ручку с межцентровым расстоянием 55 мм, универсальной защёлкой и одним прямоугольным ригелем. Для правильного выбора необходимо сопоставить все посадочные размеры, подобрать евроцилиндр по толщине двери и заранее проверить совместимость ручек, накладок и ответной части коробки.
