Замок врезной ЗВ4 402.0.0 (б р) унив. (ЗВ-4-02 ) (20) (МЕТТЕМ)

Корпус врезного замка МЕТТЭМ ЗВ4 402.0.0

МЕТТЭМ ЗВ4 402.0.0 серии НОРМА — врезной цилиндровый замок со скошенной защелкой, открываемой нажимной ручкой. Модель рассчитана на установку в металлические и деревянные входные двери, а также в двери хозяйственных и технических помещений. Наличие защелки позволяет использовать корпус как основное запирающее устройство при условии правильного подбора цилиндра, ручек и остальных элементов дверной фурнитуры.

Запирающая часть состоит из трех круглых стальных ригелей диаметром 12 мм. Они выдвигаются на 24 мм за два оборота цилиндрового механизма. Замок имеет одно направление запирания и соответствует 2-му классу ГОСТ. Корпус изготовлен из стали и защищен порошковым покрытием, а ригели и стальная лицевая планка имеют никелированную поверхность.

Размеры и подбор совместимых деталей

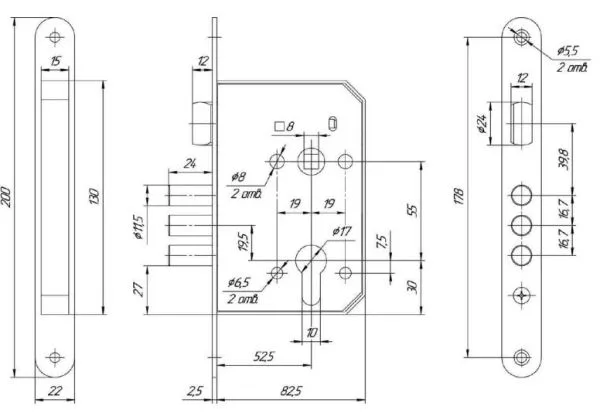

Ключевые посадочные параметры модели — межосевое расстояние 55 мм и бэксет 52,5 мм. Межосевое расстояние измеряется между осью квадрата нажимной ручки и осью цилиндрового механизма, а бэксет — от лицевой планки до оси цилиндра. Размер корпуса составляет 80×130×15 мм, размер лицевой планки — 200×22×2,5 мм, квадрат ручки — 8 мм.

При замене старого замка сравнивайте не только межосевое расстояние, но и бэксет, габариты корпуса, положение крепежных отверстий, размер торцевой выборки и расположение ответной части. Совпадение одного параметра не гарантирует установку без доработки полотна. Другие корпуса и комплектующие можно сопоставить в разделе дверных замков, ориентируясь на конструкцию двери и фактические размеры существующего посадочного места.

Комплектация и ограничения

Базовая комплектация модели включает корпус замка, винт М5×60 для крепления цилиндрового механизма, руководство по эксплуатации и упаковку. Цилиндр, нажимные ручки, декоративные накладки и ответная планка в комплект этой товарной позиции не входят. Их следует заказывать отдельно.

Длину цилиндрового механизма выбирают по толщине двери, конструкции защитной фурнитуры и положению корпуса внутри полотна. Цилиндр не должен заметно выступать за наружную накладку. Для ручек необходимо проверить квадрат 8 мм и межосевое расстояние 55 мм, если используется гарнитур на планке. Ответную планку подбирают по форме коробки и положению ригелей и защелки.

Универсальная скошенная защелка позволяет подготовить замок к нужному направлению открывания двери. Изменять ее положение следует только безопасным способом, предусмотренным конструкцией изделия и руководством. Для противопожарной двери модель рекомендована при пределе огнестойкости EI 45, однако весь дверной блок, монтажные материалы и способ установки должны соответствовать проекту и требованиям к конкретной двери.

Характеристики МЕТТЭМ ЗВ4 402.0.0

Что проверить перед заказом

• межосевое расстояние 55 мм и бэксет 52,5 мм;
• габариты корпуса и лицевой планки;
• расположение крепежа, ригелей и защелки;
• толщину двери для выбора длины цилиндра и квадрата;
• необходимость отдельной ответной планки, ручек и накладок;
• направление открывания и возможность корректной перенастройки защелки.

ЗВ4 402.0.0 подходит для новой установки или замены цилиндрового корпуса с совместимыми посадочными размерами. Это практичный вариант, когда нужен врезной замок с защелкой, тремя ригелями и возможностью отдельно подобрать цилиндр и внешнюю фурнитуру под конкретную дверь.
