Замок врезной ЗВ7-70 (корпус) РФ

Корпус врезного замка Зенит ЗВ7-70

Зенит ЗВ7-70 — корпус врезного дверного замка, рассчитанный на работу с цилиндровым механизмом секретности. Модель подходит для ремонта дверного замка, замены изношенного корпуса либо подбора механизма при сборке комплекта дверной фурнитуры. Основные параметры выбора — межцентровое расстояние 70 мм и удаление ключевого отверстия 40 мм.

Корпус имеет один ригель и представлен в цвете никель. Врезная конструкция размещается внутри дверного полотна, поэтому при подборе особенно важно учитывать не только тип механизма, но и положение всех рабочих отверстий. Совпадение названия серии само по себе не гарантирует, что новый корпус войдет в существующую выборку без доработки.

Назначение и сценарии применения

Модель можно рассматривать для замены корпуса замка с аналогичной геометрией: межцентровым расстоянием 70 мм и бэксетом 40 мм. Такой вариант удобен, когда требуется сохранить подходящие дверные ручки или цилиндровый механизм, но заменить основную часть замка. Перед повторным использованием имеющейся фурнитуры необходимо убедиться, что ее размеры, форма и крепежные точки совместимы с корпусом.

При оснащении двери с нуля корпус подбирают вместе с цилиндровым механизмом, ручками и другими элементами. Согласовать все детали для одной двери помогут товары раздела дверные замки: сравнивайте назначение компонентов, посадочную геометрию и требуемую комплектацию до оформления заказа.

Ключевые параметры модели

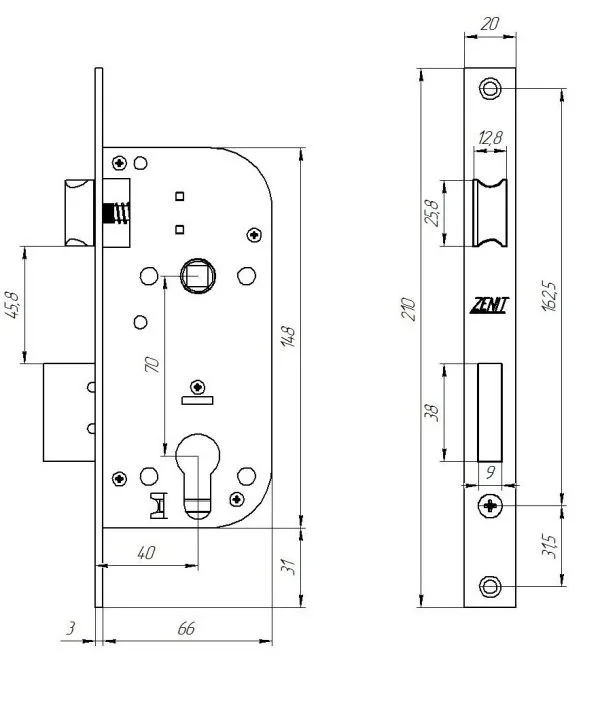

Межцентровое расстояние 70 мм — это расстояние между осью квадрата дверной ручки и осью цилиндрового механизма. Бэксет 40 мм определяет расстояние от торцевой планки до оси механизма секретности. Оба значения должны совпадать с разметкой двери и установленной фурнитурой. Даже небольшое расхождение может потребовать изменения отверстий в полотне или сделать установку невозможной.

Цвет никель относится к видимым элементам корпуса. Для аккуратного сочетания с ручками, накладками и другой фурнитурой сравните оттенок и характер поверхности по изображениям товара. У разных деталей обозначение цвета может быть одинаковым, однако визуальный тон способен различаться.

Что проверить перед заказом

• межцентровое расстояние старого замка — оно должно составлять 70 мм;
• бэксет от торца планки до оси цилиндра — 40 мм;
• высоту, глубину и толщину корпуса, размеры торцевой планки и существующей выборки в двери;
• положение квадрата ручки, цилиндра, крепежных отверстий и ответной части;
• направление и форму защелки, если она требуется для конкретной двери;
• совместимость цилиндрового механизма и ручек с посадочными отверстиями;
• состав необходимых деталей: цилиндр, ручки, накладки, ответная планка и крепеж.

При замене полезно снять старый корпус и измерить его штангенциркулем или рулеткой. Сравните не только два основных расстояния, но и общий контур, расположение ригеля и отверстий. Если старая модель неизвестна, подготовьте фотографии корпуса с обеих сторон и торцевой планки рядом с линейкой.

Характеристики

Практическая рекомендация

Зенит ЗВ7-70 стоит выбирать по точному совпадению посадочной геометрии, а не только по внешнему виду или названию модели. Если межцентровое расстояние 70 мм, бэксет 40 мм и расположение отверстий совпадают с дверью и остальной фурнитурой, корпус можно включать в комплект для замены или новой установки. До монтажа проверьте свободное движение механизмов и убедитесь, что выбранные цилиндр, ручки и ответная часть не создают перекосов.
