Замок врезной ЗВ9-4.2 (медь) сувальдный (15) РФ

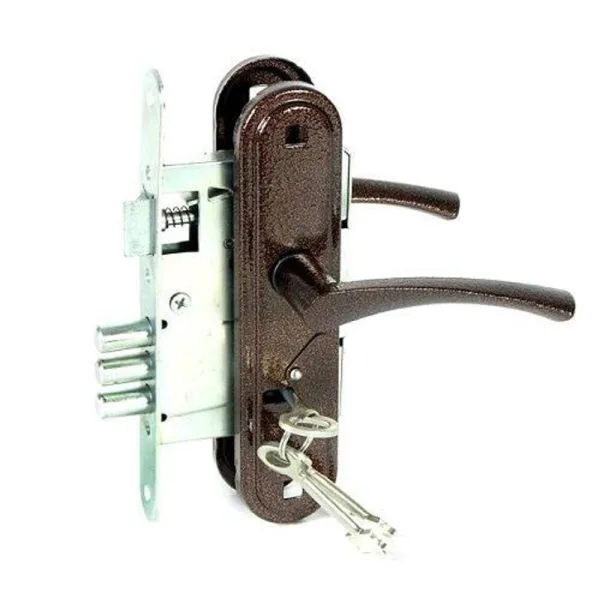

Врезной сувальдный замок ЗЕНИТ ЗВ9-4.2

ЗЕНИТ ЗВ9-4.2 — комплектный врезной замок с ручками, предназначенный для установки в деревянную дверь. Сувальдный механизм запирания приводит в действие три ригеля, а медный цвет наружных деталей подходит для дверной фурнитуры близких бронзовых и медных оттенков. Модель рассчитана на двери как правого, так и левого открывания, поэтому направление открывания само по себе не ограничивает выбор.

Замок можно рассматривать для первичной установки либо для замены механизма с совпадающей посадочной геометрией. При замене особенно важно ориентироваться не только на внешний вид ручек: решающими параметрами будут backset, межцентровое расстояние, размер лицевой планки и расположение крепежных отверстий. Другие варианты механизмов и комплектов представлены в разделе дверные замки, где удобно сопоставить конструкцию и установочные размеры.

Подтвержденные размеры и конструкция

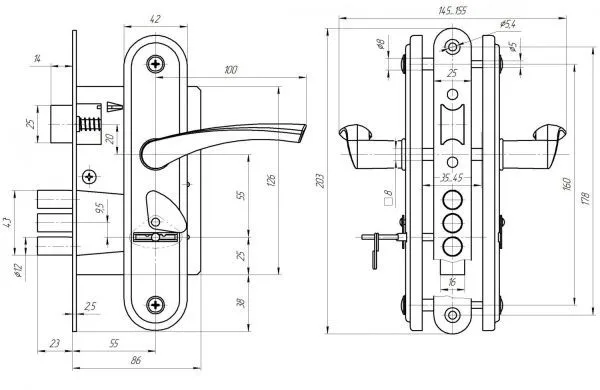

Backset модели составляет 55 мм. Это расстояние учитывают при размещении механизма внутри полотна и сопоставлении оси ключевого отверстия с торцом двери. Межцентровое расстояние также равно 55 мм и определяет взаимное положение осей ручки и ключевого отверстия. Лицевая планка имеет размер 203 × 25 мм, а расстояние по крепежным отверстиям ручки составляет 178 мм.

Запирающая часть включает три ригеля. Автоматическое закрывание не предусмотрено: запирание выполняется пользователем с помощью сувальдного механизма. Ручки оснащены пружинами, которые помогают им возвращаться в рабочее положение после нажатия.

Где применять модель

ЗВ9-4.2 предназначен для деревянных дверей. Он подойдет для дверного полотна, в котором можно подготовить врезную полость нужной формы, либо для замены старого замка при совпадении основных размеров. Перед выбором для существующей двери измерьте старый корпус и планку, положение оси ручки, ключевого отверстия и ответной части на коробке.

Не следует выбирать эту модель только по совпадению цвета или общему обозначению «ЗВ9». Замки одной группы могут различаться корпусом, расположением отверстий, планкой и геометрией ответной части. Если замена выполняется без переработки дверного полотна, сравните изделие со снятым механизмом и шаблоном посадочного места.

Что проверить перед заказом

• Материал двери. Модель предназначена для деревянного полотна.
• Backset. Требуемое значение — 55 мм.
• Межцентровое расстояние. Расстояние между осями ручки и ключевого отверстия должно соответствовать 55 мм.
• Лицевую планку. Сопоставьте размер 203 × 25 мм с торцевой выборкой двери.
• Крепление ручек. Проверьте соответствие расстоянию 178 мм по крепежным отверстиям.
• Ответную часть. Убедитесь, что положение трех ригелей согласуется с отверстиями или ответной планкой на коробке.
• Комплект поставки. Перед монтажом сверьте фактически полученные детали с задачей установки и подготовьте подходящий крепеж для материала двери.

Характеристики

Практическая рекомендация

Для точного подбора снимите размеры с установленного замка до демонтажа или приложите старый механизм к размерному шаблону. После установки проверьте движение ручек, ключа и всех трех ригелей сначала при открытой двери, а затем при закрытой. ЗЕНИТ ЗВ9-4.2 рационально выбирать тогда, когда деревянная дверь, посадочное место и ответная часть соответствуют подтвержденной геометрии модели.
