Замок врезной ЗВ9-4.2 (серебро) сувальдный (15) РФ

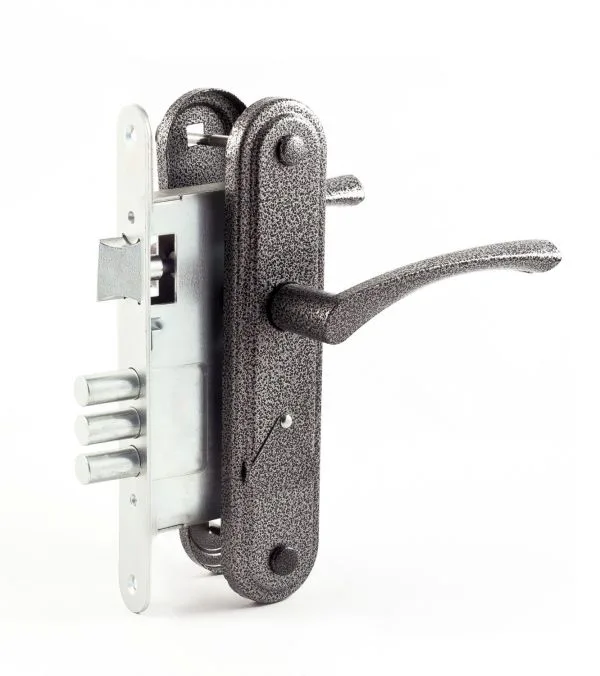

Врезной сувальдный замок «Зенит» ЗВ9-4.2

ЗВ9-4.2 — врезной дверной замок российского бренда «Зенит» с сувальдным механизмом секретности, защелкой и тремя ригелями. Серебристое исполнение подходит для дверной фурнитуры близкого оттенка. Модель поставляется как готовый набор основных деталей: вместе с корпусом предусмотрены ручки, ответная планка, крепеж и три сувальдных ключа.

Замок можно выбирать для новой установки либо для замены механизма с совпадающей геометрией. Во втором случае особенно важно сравнить не только общее обозначение модели, но и размеры корпуса, лицевой планки, межцентровое расстояние, бэксет и расположение крепежа. Такой подход помогает определить, подойдет ли изделие к существующей врезке и отверстиям под ручки.

Основные размеры и конструкция

Корпус имеет размер 126 × 86 мм. Межцентровое расстояние составляет 55 мм, бэксет — также 55 мм. Под бэксетом понимается расстояние от торцевой планки до оси ключевого отверстия: этот параметр влияет на положение механизма внутри полотна. Лицевая планка размером 203 × 25 мм закрывает торцевую часть врезки, а расстояние между крепежными отверстиями ручки составляет 178 мм.

Запирание выполняют три ригеля, а сувальдный механизм работает с комплектными ключами соответствующего типа. Корпус и накладки изготовлены из стали, ручки — из алюминиевого сплава. Масса изделия составляет 1,13 кг. Для модели установлен гарантийный срок 2 года.

Что проверить перед заказом

При замене старого замка снимите размеры непосредственно с установленного механизма или его корпуса. Сопоставьте высоту и глубину корпуса 126 × 86 мм, планку 203 × 25 мм, межцентровое расстояние 55 мм и бэксет 55 мм. Проверьте положение отверстия под ключ, оси ручки, трех ригелей и защелки относительно ответных отверстий в коробке.

Осмотрите толщину и состояние дверного полотна, а также размеры существующей выборки. Лицевая планка должна размещаться на торце без перекоса, а корпус — входить в подготовленное гнездо без принудительного расширения или деформации. Для новой установки заранее разметьте корпус, планку, ручки и ответную часть по фактическим деталям комплекта.

При подборе остальных элементов полезно учитывать общий формат дверных замков: одинаковое внешнее исполнение не означает совпадения посадочных размеров. Если замок приобретается взамен изделия другой модели, сравните каждый монтажный параметр отдельно.

Практические рекомендации

• До начала работ приложите корпус к двери и проверьте совпадение разметки с положением ручки и ключевого отверстия.
• Убедитесь, что ригели и защелка свободно входят в ответную часть и не задевают ее края.
• Не стачивайте корпус и не изменяйте детали механизма для компенсации несовпадающих размеров.
• Подбирайте инструмент и крепеж с учетом материала и конструкции конкретной двери.
• После установки несколько раз проверьте работу ручек, защелки и ключа сначала при открытой, затем при закрытой двери.

Характеристики модели

Итог

«Зенит» ЗВ9-4.2 — комплектный серебристый врезной замок с сувальдным механизмом, ручками и тремя ригелями. Модель стоит выбирать по точному совпадению посадочных параметров: корпуса 126 × 86 мм, планки 203 × 25 мм, бэксета и межцентрового расстояния по 55 мм. Проверка этих размеров до покупки особенно важна при установке в уже подготовленное дверное полотно.
