Мебельный шаблон для разметки и присадки под эксцентрик

Описание

Данная информация о товаре предоставлена исключительно в целях ознакомления и не является публичной офертой. Производители оставляют за собой право изменять внешний вид, характеристики и комплектацию изделий, предварительно не уведомляя продавцов и потребителей. При совершении покупки, убедительная просьба, уточнять интересующие Вас сведения о товаре до оформления заказа.

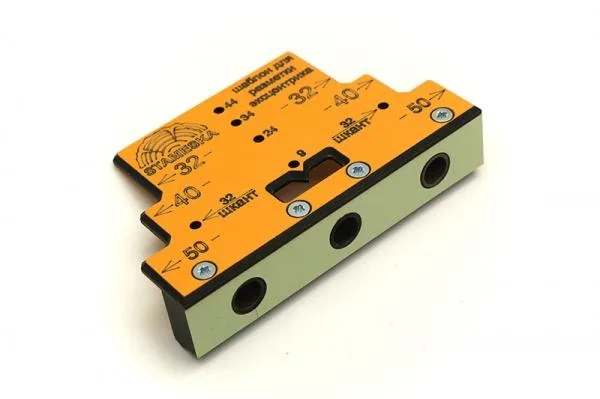

Мебельный шаблон для разметки и присадки под эксцентрик – хороший помощник при сборке мебели.

  1. Разметка и сверление эксцентрика без установки шканта.

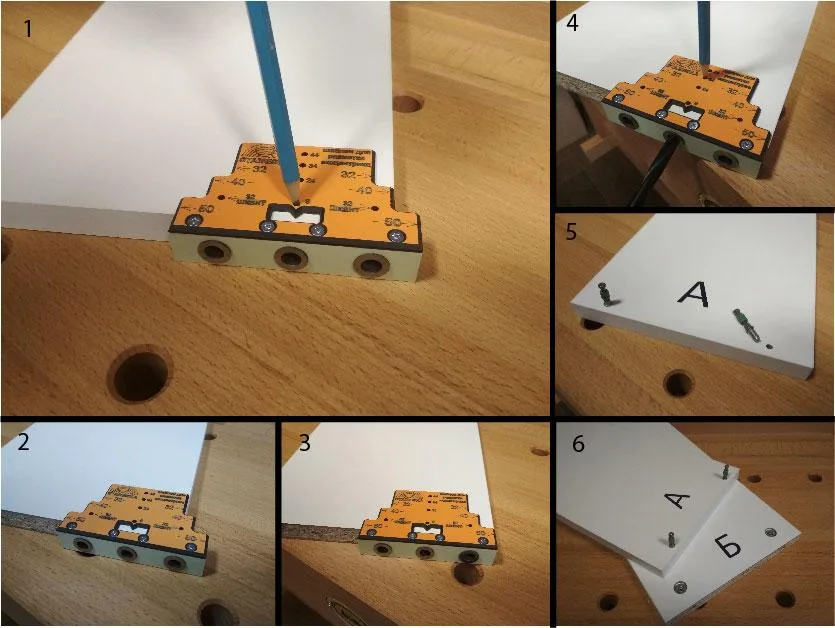

• устанавливаем шаблон на заготовку А , ставим метку для сверления отверстия под стойку эксцентрика диаметром 5 мм. Рис 1. Используем кромку шаблона для отступа необходимого расстояния от края 32 /40 /50 мм. Рис 1. Аналогично размечаем вторую сторону заготовки. Если эксцентрик устанавливается на другое расстояние (например в центре длинной заготовки ) используем носик шаблона.
• устанавливаем шаблон на заготовку Б, используя ту же кромку шаблона, что и на заготовке А (32/40/50 мм или носик шаблона). РИС 2. Через втулку сверлим отверстие в торец детали сверлом диаметром 8 мм на глубину 25/35/45 мм в зависимости от длины стойки эксцентрика (рекомендуется использовать ограничитель сверления). Не двигая шаблон отмечаем центр бочонка эксцентрика. Расстояние до центра бочонка выбираем в зависимости от высоты ножки эксцентрика (обычно это 24/34 или 44 мм). убираем шаблон с заготовки и сверлим отверстие для бочонка диаметром 15 мм на глубину 13 мм (так же рекомендуется использовать ограничитель глубины сверления). Аналогично размечаем вторую сторону заготовки.
• Вкручиваем ножки эксцентрика в заготовку А, вставляем бочонки в заготовку Б, совмещаем детали и сжимаем заготовки между собой при помощи крестовой отвертки или шестигранника.

  2. Разметка и сверление эксцентрика с установкой шкантов.

Установка дополнительного шканта рядом с эксцентриком позволяет добиться дополнительной жесткости конструкции, а также позволяет произвести склейку и получить крепкое неразъемное соединение. Для разметки и установки шкантов нужно проделать все операции описанные выше, используя так же специальные метки (шкант) и дополнительную втулку в торце шаблона.
