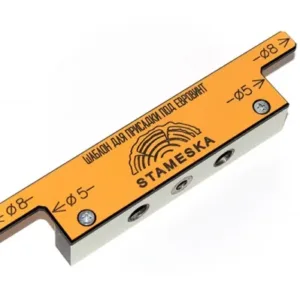

Мебельный шаблон для разметки и присадки под конфирмат
29,50 руб.Мебельный шаблон для разметки и присадки под конфирмат — хороший помощник при сборке мебели.
Мебельный шаблон под конфирмат ST.05.01 выполнен из ударопрочного, влагостойкого пластика и предназначен для быстрой и точной присадки под евровинт (конфирмат).
Для сборки мебели на евровинт (конфирмат) вам потребуется.
Шаблон для сверления, сверло проходное диаметром 8 мм и 5 мм или комбинированное сверло под (конфирмат). Дрель или шуруповерт. Струбцина для надежной фиксации шаблона.
Как пользоваться мебельным шаблоном ST.05.01
- Сверление в торец заготовки:
Приложите шаблон к краю заготовки (справа и слева). Просверлите отверстия через центральную втулку сверлом диаметром 5 мм. (использовать можно специальное комбинирование сверло для евровинтов, так и простое сверло по дереву диаметром 5 мм.) Для надежной фиксации шаблона рекомендуется использовать струбцину.
2. Сверление в пласте заготовки:
При использовании комбинированного сверла для евровинтов, располагайте шаблон относительно края также, как и для сверления в торце заготовки. После сверления диаметром 5 мм. Убрать шаблон и просверлить заготовку комбинированным сверлом на всю длину.
При использовании сверла диаметром 8 мм. Шаблон базируем по отметки диаметром 8 мм и сверлим насквозь через втулку диаметром 8 мм. Рекомендуем использовать проходное сверло и струбцину для надежной фиксации шаблона.
После засверливания всех отверстий произвести сборку изделия.
-
Мебельный шаблон для разметки и присадки под эксцентрик
29,50 руб.Мебельный шаблон для разметки и присадки под эксцентрик и шкант — хороший помощник при сборке мебели.
1. Разметка и сверление эксцентрика без установки шканта.
- устанавливаем шаблон на заготовку А , ставим метку для сверления отверстия под стойку эксцентрика диаметром 5 мм. Рис 1. Используем кромку шаблона для отступа необходимого расстояния от края 32 /40 /50 мм. Рис 1. Аналогично размечаем вторую сторону заготовки. Если эксцентрик устанавливается на другое расстояние (например в центре длинной заготовки ) используем носик шаблона.
- устанавливаем шаблон на заготовку Б, используя ту же кромку шаблона, что и на заготовке А (32/40/50 мм или носик шаблона). РИС 2. Через втулку сверлим отверстие в торец детали сверлом диаметром 8 мм на глубину 25/35/45 мм в зависимости от длины стойки эксцентрика (рекомендуется использовать ограничитель сверления). Не двигая шаблон отмечаем центр бочонка эксцентрика. Расстояние до центра бочонка выбираем в зависимости от высоты ножки эксцентрика (обычно это 24/34 или 44 мм). убираем шаблон с заготовки и сверлим отверстие для бочонка диаметром 15 мм на глубину 13 мм (так же рекомендуется использовать ограничитель глубины сверления). Аналогично размечаем вторую сторону заготовки.
- Вкручиваем ножки эксцентрика в заготовку А, вставляем бочонки в заготовку Б, совмещаем детали и сжимаем заготовки между собой при помощи крестовой отвертки или шестигранника.
2. Разметка и сверление эксцентрика с установкой шкантов.
Установка дополнительного шканта рядом с эксцентриком позволяет добиться дополнительной жесткости конструкции, а также позволяет произвести склейку и получить крепкое неразъемное соединение. Для разметки и установки шкантов нужно проделать все операции описанные выше, используя так же специальные метки (шкант) и дополнительную втулку в торце шаблона.
-

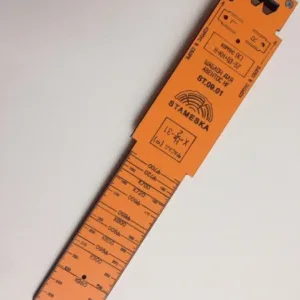

Мебельный шаблон для разметки и присадки подъемного механизма BLUM AVENTOS HF
27,50 руб.Мебельный шаблон ST.09.01 выполнен из ударопрочного, влагостойкого пластика и предназначен для быстрой и точной разметки складного подъемного механизма Aventos HF.
Как пользоваться мебельным шаблоном .09.01:
1.Разметка корпуса:
При проектировании корпусов – стандарт кухонных ящиков (700, 720, 800, 830, 900, 960 мм) расчет не потребуется. На шаблоне нанесены основные стандартные размеры для корпусов и фасадов.
Рассмотрим на примере ящика 720 мм – высота.
· Прикладываем шаблон к одной из сторон боковой стенки ящика (если корпус уже собран используем базу с меткой корпус в сборе, если ящик в разобранном виде используем пластиковый упор шаблона) и ставим метку возле линии К720. Поворачиваем шаблон на 90° и совмещаем носик шаблона с меткой. Отмечаем два отверстия для сверления под подъемный механизм.
· Если ящик нестандартной высоты то производим расчет по формуле H=KHх0.3-57 и ставим метку на линейке шаблона согласно получившийся цифре.
· Пример: ящик 870 H=870х0,3-57=2042.Разметка фасада:
· Прикладываем шаблон к нижней части фасада справа и слева ставим метку напротив нужного нам значения (например, если корпус у нас 720 — ставим метку напротив Ф720 на шаблоне). Переворачиваем шаблон на 90° и отмечаем 2 отверстия для держателя фасада.
· Если корпус нестандартных размеров: производим расчет по формуле Х= HF/2-31 где HF – это размер высоты фасада
· Пример: высота ящика 870 мм то высота фасада для данного ящика будет 431 мм.
Х=431/2-31=184,5 мм ставим метку напротив гравировки шаблона на значении 184,5 -
Мебельный шаблон для разметки и присадки подъемного механизма BLUM AVENTOS HK и HK- S
24,50 руб.Мебельный шаблон для разметки и присадки подъемного механизма BLUM AVENTOS HK и HK- S — Ваш наилучший помощник при сборке мебели.
Мебельный шаблон ST.06.01 выполнен из ударопрочного, влагостойкого пластика и предназначен для быстрой и точной разметки подъемных механизмов Aventos HK и HK—S.
Для установки Вам потребуется. Шаблон ST.06.01. Для разметки кернер или карандаш. Сверло диаметром 5 мм.
Как пользоваться мебельным шаблоном ST.06.01:
- Разметка корпуса:
Корпус может быть как собранном так и в разобранном виде ( в собранном- шаблон базируется в верхних углах ящика, при разобранном, используется используется дополнительная выступающая часть со стрелкой). В зависимости от механизма HK или HK-S производится разметка по надписи «корпус HK или HK-S» (правая или левая сторона).
После разметки необходимо просверлить два отверстия диаметром 5 мм для базирования механизма.
2. Разметка фасада:
Установите шаблон на тыльную часть фасада совместив упор шаблона с верхней кромкой фасада, а дополнительный выступающий элемент со стрелкой с боковой кромкой. Произведите при помощи кернера или карандаша разметку фасада используя надписи фасад HK-S или фасад HK в зависимости от механизма.
3. Прикрутите держатель к фасаду.
При использовании механизма HK или HK-S с TIP-ON произведите разметку на корпусе в нужном месте при помощи надписи TIP-ON.
-
Мебельный шаблон для разметки и присадки подъемного механизма BLUM AVENTOS HK-XS
18,50 руб.Мебельный шаблон для разметки и присадки подъемного механизма BLUM AVENTOS HK -xs — Ваш идеальный помощник при сборке мебели.
Мебельный шаблон ST.07.01 выполнен из ударопрочного, влагостойкого пластика и предназначен для быстрой и точной разметки подъемных механизмов Aventos HK-XS.
Для установки подъемного механизма Aventos HK-ХS Вам потребуется. Шаблон ST.07.01 и ST.01.01
Сверло 2,5-3 мм для глухих отверстий. Сверло чашечное 35 мм. При выборе фрезы обратите внимание на носик фрезы (острая выпирающая часть на фрезе), он не должен быть более 3-4 мм, иначе при засверливании в материал, эта часть фрезы, может выйти с обратной стороны фасада. Погружать фрезу в материал необходимо на глубину не менее 11,5 мм, это достаточная глубина для прочного и надежного крепления петли.
Дрель или шуруповерт. Отвертка для шурупов.Как пользоваться мебельным шаблоном ST.07.01:
1. Разметка корпуса:
a. Приложите шаблон к левой стенки корпуса (корпус должен быть заранее собран) совместив упор шаблона с фасадной кромкой и сдвиньте шаблон вверх до крышки короба.
b. Шилом или карандашом — произведите разметку корпуса используя отверстия с надписью ЯЩИК В СБОРЕ ЛЕВАЯ СТОРОНА. В зависимости от вида петли (накладная, полунакладная или внутренняя) разметка корпуса будет производиться соответственно гравировки для данного вида петли.
c. Аналогичное действия производим для правой стороны.2. Разметка фасада:
a. Поместите шаблон на тыльную сторону левой стороны фасада совмести упор шаблона с боковой кромкой, а край шаблона с верхней частью фасада.
b. Шилом или карандашом нанесите разметку на фасад используя надпись ФАСАД ЛЕВАЯ СТОРОНА. Разметка также зависит от вида петли.
c. Аналогичное действия производим для правой стороны, если требуется два механизма. (Обычно используется при ширине фасада более 600 мм.)
3. Прикрутите держатели к корпусу и фасаду и защелкните механизм.Важно знать!
Подъемный механизм Aventos HK-XS служит только для поднятия и амортизации фасада. Фасад к корпусу крепится при помощи мебельных петель, которые Вы с легкостью сможете установить при помощи Шаблона ST.01.01 для разметки мебельных петель. -

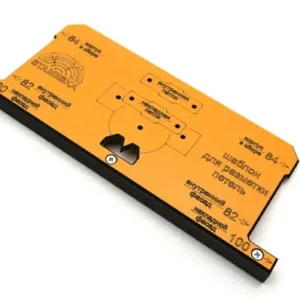

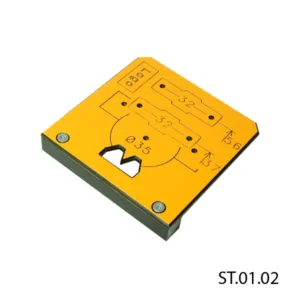

Мебельный шаблон для разметки мебельных петель
22,50 руб.Мебельный шаблон для разметки мебельных петель — идеальный помощник при сборке шкафчиков мебельных.
Мебельный шаблон выполнен из ударопрочного, влагостойкого текстолита и предназначен для быстрой и точной разметки мебельных петель на фасады.
Для установки мебельной петли вам потребуется сверло диаметром 35 мм. При выборе сверла обратите внимание на носик фрезы (острая выпирающая часть на сверла), он не должен быть более 3-4 мм, иначе при засверливании в материал, эта часть сверла, может выйти с обратной стороны фасада. Погружать сверло в материал необходимо на глубину не менее 11,5 мм, это достаточная глубина для прочного и надежного крепления петли.
Как пользоваться мебельным шаблоном ST.01.01:
1. Отметьте места карандашом или кернером, где будет устанавливаться центр петли. Обычно это 80-100 мм от края.
2. Установите шаблон на бок изделия таким образом, чтобы носик шаблона совпал с намеченной отметкой.
3. Шилом или карандашом отметьте отверстия для монтажной планки «бабочка».
4. Установите шаблон на фасад изделия таким образом, чтобы носик шаблона совпал с намеченной отметкой. Шилом или карандашом отметьте отверстия для креплений чаши и центра петли.
5. Сверлом 35 мм произведите высверливание полости для чаши петли.
6. Закрепите саморезами петлю в размеченных местах.Важно знать!Несмотря на высокие показатели прочности материала, не рекомендуется проводить сверление через отверстия шаблона, иначе это приведет к снижению его срока службы.При разметке на стороне фасада необходимо учитывать, что фасад на 1,5-2 мм меньше корпуса изделия.При установке мебельных петель разных производителей возможно некоторое расхождение в размерах. К примеру петли таких фирм как BLUM, HETTICH могут немного отличаться на некоторых моделях, а именно меж.центровым расстоянием под винты. В таком случае шаблон можно использовать для разметке отверстия под чашку. Этот размер у всех производителей универсален, а винты закручивать уже по факту крепления петли.Количество петель на одном фасаде варьируется от размера фасада:
Наши рекомендации:
Для каждого типа материалов подходит свой тип свёрл.
Для установки петель лучше всего использовать усиленные саморезы 4×16 или «евросаморезы». Они как правило дороже, но исключат риск вырывания петель при эксплуатации мебели.
-

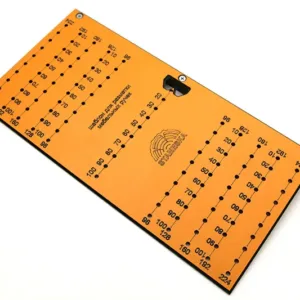

Мебельный шаблон для разметки мебельных ручек
32,50 руб.Мебельный шаблон для разметки мебельных ручек — идеальный помощник для сверления отверстий под ручки.
Мебельный шаблон выполнен из ударопрочного, влагостойкого текстолита и предназначен для быстрой и точной разметки мебельных ручек всех типов. Шаблон позволяет производить разметку как в вертикальном, так и горизонтальном положении, но разрабатывался преимущественно для присадки горизонтальных ручек. Существующие мебельные стандарты и ГОСТ, строго регламентируют производство мебельных ручек, и обязывают производителей по всему миру придерживаться одних стандартов.
При изготовление мебельных ручек в мире принято пользоваться системой 32 мм. Это означает, что в мебельных ручках меж.центровое расстояние всегда будет кратно 32 мм., и расстояние между отверстиями всегда будут одинаковыми. (0, 32, 64, 96, 128, 164, … и т.д.). Именно эта особенность делает шаблон универсальным и позволяет пользоваться им как на больших предприятиях, так и небольших цехах.
Мебельный шаблон ST.03.01 инструкция по применению:
1. Карандашом или фломастером отметьте центр ручки на фасаде.
2. Приложите мебельный шаблон к фасаду, на который вы собираетесь устанавливать мебельную ручку так, чтобы носик шаблона совпал с меткой.
3. Определите меж.центровое расстояние на ручках, которые вы собираетесь устанавливать. Карандашом или автоматическим шилом отметьте через шаблон отверстия вашей ручки.
4. Просверлите сверлом (как правило диаметром 4мм.) через отметки, сквозные отверстия.
5. Закрепите мебельную ручку на болты.
Важно знать!
Не смотря на высокую плотность и износостойкость материала, не рекомендуется сверлить через отверстия шаблона, так как это приводит к уменьшению срока службы шаблона и разбиванию отверстий.
Если мебельная ручка гораздо большего размера, чем предлагаемый нами шаблон, к примеру 320 мм, тогда мы рекомендуем сместить шаблон влево и вправо на необходимое расстояние, которое рассчитывается по формуле X=(Y-224)/2, где Y -В меж.центровой размер ручки, X — разница между шаблоном и ручкой. В данном случае (320-224)/2=48 мм. Нам необходимо сместить кондуктор относительно центра ручки на 48 влево и 48 вправо (т. е. по 3 шага по 16 мм), что в сумме дает 96 мм. Таким простым способом можно устанавливать ручки шагом до 448 мм с одним сдвигом. Но это не ограничивает вас в установке и более длинных ручек, просто количество сдвигов одним шаблоном будет больше.
Наши рекомендации:
При засверливании держать дрель строго перпендикулярно фасаду.
Иногда при просверливании отверстия под винты, сверло немного уходит в бок и когда мы начинаем прикручивать ручку, винт не попадает в отверстие ручки. В этом случае мебельную ручку необходимо слегка согнуть или разогнуть.В Этот не хитрый приём позволит вам избежать трудностей по установке мебельных ручек.
При установке однотипных ручек с одинаковым шагом, отметьте фломастером или другим пишущим инструментом отверстия. Это уменьшит шанс допустить фатальную ошибку при присадке ручек.
-
Мебельный шаблон для разметки направляющих ( выдвижных механизмов )
39,50 руб.Мебельный шаблон для разметки направляющих ( выдвижных механизмов ) — Ваш самый лучший помощник при сборке мебели. Предназначен для удобной , быстрой и простой разметки отверстий на корпусе а так же на фасадах механизмов таких фирм как BLUM, HETTICH, BOYARD, GTV, и других. Изготовлен из ламинированного текстолита толщиной 3мм. Упорная планка из пластика. Габаритные размеры 472х110 мм. Произведено в Республике Беларусь.
-
Мебельный шаблон для разметки подъемного механизма Газлифт
22,50 руб.Мебельный шаблон для разметки подъемного механизма Газ лифт — идеальный помощник при креплении подъемников.
Мебельный шаблон выполнен из ударопрочного, влагостойкого текстолита и предназначен для быстрой и точной разметки мебельных газ лифтов на фасады, общая длина которых составляет в среднем 260 мм. Шаблон протестирован на большинстве подъемных газ лифтов представленных на рынке.
С помощью шаблона можно производить разметку на корпусе и фасаде изделия. Если у Вас есть сомнения что данный шаблон подойдет вам, советуем померить максимальное расстояние вашего газ лифта. Если он 260 мм, то не сомневайтесь шаблон подойдет.
Мы рекомендуем использовать на уже собранном корпусе изделия. В разобранном варианте вы так же сможете его использовать.
Толщина короба ЛДСП под которую разработан шаблон — 18мм. Толщина фасадов не имеет значения.
Как пользоваться мебельным шаблоном ST.02.01:
Шаблон разделен на 2 части. Одна часть предназначена для разметки левого подъемного механизма «Левая сторона», а вторая для правого механизма «Правая сторона».
1. Приложите к левому боку короба шаблон (стороной с надписью Правый газлифт) совместив упор шаблона к фасадной (передней) части. Сдвиньте шаблон вверх заподлицо с крышей короба, указанной стрелкой. Шилом или карандашом произведите отметку в нижней (круглой) части шаблона, под необходимым вам градусом открывания фасада (80/90/100).
2. Поместите шаблон на тыльную сторону левой стороны фасада, по стрелке на рисунке. Шилом или карандашом произведите разметку в секции помеченной буквой «Левая сторона» под необходимым вам градусом открывания фасада (80/90/100). Перевернув шаблон вверх ногами, произведите те же действия, только для правого газлифта и с пометкой «Правая сторона»
Установите крепежные планки саморезами 3,5×16мм
Оденьте газлифт до щелчка
Важно знать!
Существующие мебельные газлифты, отличаются друг от друга усилием открывания (50, 60, 80, 100 Ньютонов). Усилие рассчитывается по таблице нагрузки газлифта. Если нагрузка будет рассчитана неправильно, то фасады будут открываться некорректно и срок службы газлифта резко уменьшается. Калькулятор веса дверцы можно найти в интернете.
Глубина установки чашки газлифта влияет на открывание двери фасада, чем ближе к краю, тем выше нужно поднять фасад чтобы сработал газлифт и начал самостоятельно его поднимать, чем глубже тем раньше газлифт начнет самостоятельно его поднимать.
Если вы ошиблись с углом открывания фасада и уже прикрути металлическую планку, то вы можете ослабить крепящие винты и сдвинуть планку, находящаяся на фасаде, до упора в верх или вниз, в зависимости от того как вы хотите чтобы открывался фасад.
Наши рекомендации:
Чтобы сделать закрывание дверей фасада максимально бесшумным и исключить хлопанье дверцы о бок изделия, при установке с газ лифтами петель с доводчиком, мы рекомендуем устанавливать врезные демпфера.
