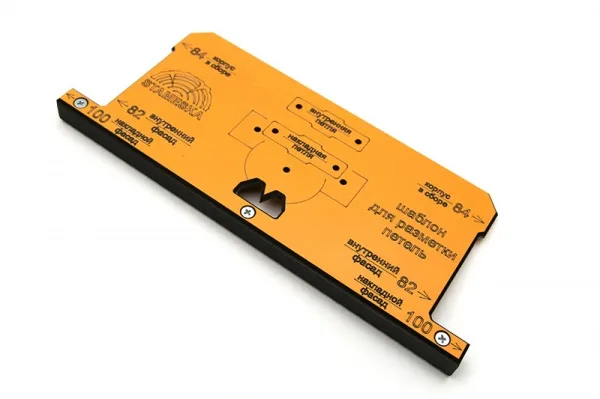

Мебельный шаблон для разметки мебельных петель большой

Описание

Мебельный шаблон для разметки мебельных петель большой

Мебельный шаблон для разметки мебельных петель — идеальный помощник при сборке шкафчиков. Он выполнен из ударопрочного, влагостойкого текстолита и предназначен для быстрой и точной разметки петель на фасады.

Особенности

Шаблон изготовлен из ламинированного текстолита толщиной 3 мм. Упорная планка выполнена из пластика. Габаритные размеры: 200*80 мм. Вес: 78 грамм.

Применение

Для установки мебельной петли вам потребуется сверло диаметром 35 мм. При выборе сверла обратите внимание на носик фрезы — он не должен быть более 3–4 мм, иначе при засверливании в материал эта часть сверла может выйти с обратной стороны фасада. Погружать сверло в материал необходимо на глубину не менее 11,5 мм.

Монтаж

Как пользоваться мебельным шаблоном для петель:

• Отметьте места карандашом или кернером, где будет устанавливаться центр петли. Обычно это 80–100 мм от края.
• Установите шаблон на бок изделия таким образом, чтобы носик шаблона совпал с намеченной отметкой.
• Шилом или карандашом отметьте отверстия для монтажной планки «бабочка».
• Установите шаблон на фасад изделия таким образом, чтобы носик шаблона совпал с намеченной отметкой. Шилом или карандашом отметьте отверстия для креплений чаши и центра петли.
• Сверлом 35 мм произведите высверливание полости для чаши петли.
• Закрепите саморезами петлю в размеченных местах.

Важно знать! Несмотря на высокие показатели прочности материала, не рекомендуется проводить сверление через отверстия шаблона, иначе это приведёт к снижению его срока службы.
