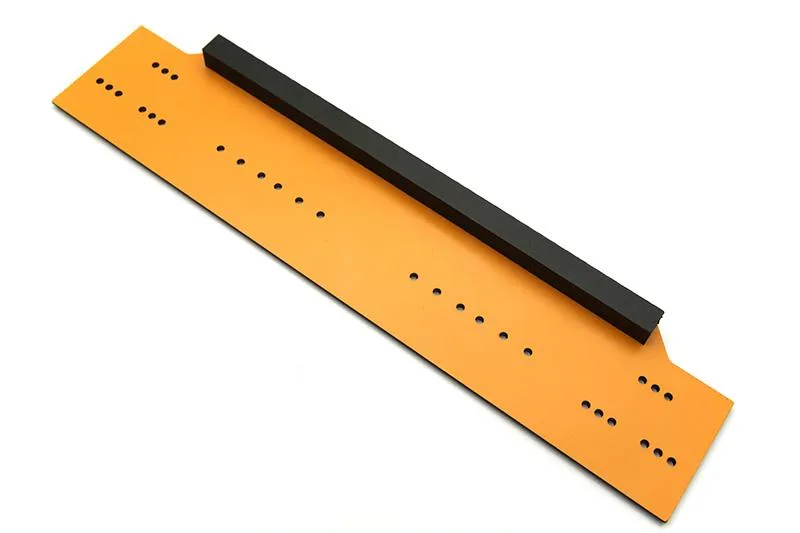

Мебельный шаблон для разметки подъемного механизма Газ лифт — идеальный помощник при креплении подъемников.
Мебельный шаблон выполнен из ударопрочного, влагостойкого текстолита и предназначен для быстрой и точной разметки мебельных газ лифтов на фасады, общая длина которых составляет в среднем 260 мм. Шаблон протестирован на большинстве подъемных газ лифтов представленных на рынке.
С помощью шаблона можно производить разметку на корпусе и фасаде изделия. Если у Вас есть сомнения что данный шаблон подойдет вам, советуем померить максимальное расстояние вашего газ лифта. Если он 260 мм, то не сомневайтесь шаблон подойдет.
Мы рекомендуем использовать на уже собранном корпусе изделия. В разобранном варианте вы так же сможете его использовать.
Толщина короба ЛДСП под которую разработан шаблон — 18 мм. Толщина фасадов не имеет значения.
Как пользоваться мебельным шаблоном:

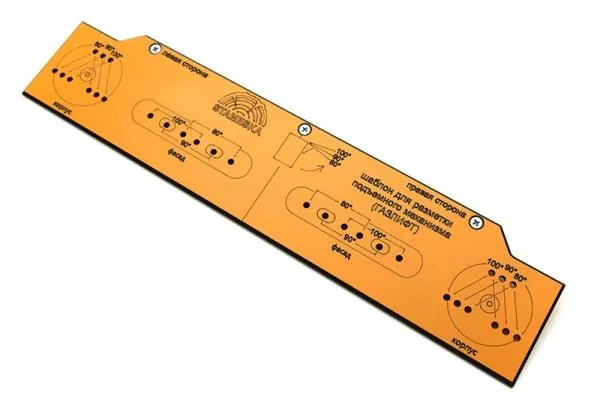

Шаблон разделен на 2 части. Одна часть предназначена для разметки левого подъемного механизма «Левая сторона», а вторая для правого механизма «Правая сторона».
1. Приложите к левому боку короба шаблон (стороной с надписью Правый газлифт) совместив упор шаблона к фасадной (передней) части. Сдвиньте шаблон вверх заподлицо с крышей короба, указанной стрелкой. Шилом или карандашом произведите отметку в нижней (круглой) части шаблона, под необходимым вам градусом открывания фасада (80/90/100).
2. Поместите шаблон на тыльную сторону левой стороны фасада, по стрелке на рисунке. Шилом или карандашом произведите разметку в секции помеченной буквой «Левая сторона» под необходимым вам градусом открывания фасада (80/90/100). Перевернув шаблон вверх ногами, произведите те же действия, только для правого газлифта и с пометкой «Правая сторона»
Установите крепежные планки саморезами 3,5×16 мм
Оденьте газлифт до щелчка
Важно знать!
Существующие мебельные газлифты, отличаются друг от друга усилием открывания (50, 60, 80, 100 Ньютонов). Усилие рассчитывается по таблице нагрузки газлифта. Если нагрузка будет рассчитана неправильно, то фасады будут открываться некорректно и срок службы газлифта резко уменьшается. Калькулятор веса дверцы можно найти в интернете.
Глубина установки чашки газлифта влияет на открывание двери фасада, чем ближе к краю, тем выше нужно поднять фасад чтобы сработал газлифт и начал самостоятельно его поднимать, чем глубже тем раньше газлифт начнет самостоятельно его поднимать.
Если вы ошиблись с углом открывания фасада и уже прикрути металлическую планку, то вы можете ослабить крепящие винты и сдвинуть планку, находящаяся на фасаде, до упора в верх или вниз, в зависимости от того как вы хотите чтобы открывался фасад.
Наши рекомендации:
Чтобы сделать закрывание дверей фасада максимально бесшумным и исключить хлопанье дверцы о бок изделия, при установке с газ лифтами петель с доводчиком, мы рекомендуем устанавливать врезные демпфера.
