Петля накладная ПН5-60 цинк (150) РФ

Накладная петля Металлист ПН5-60 в цинковом исполнении

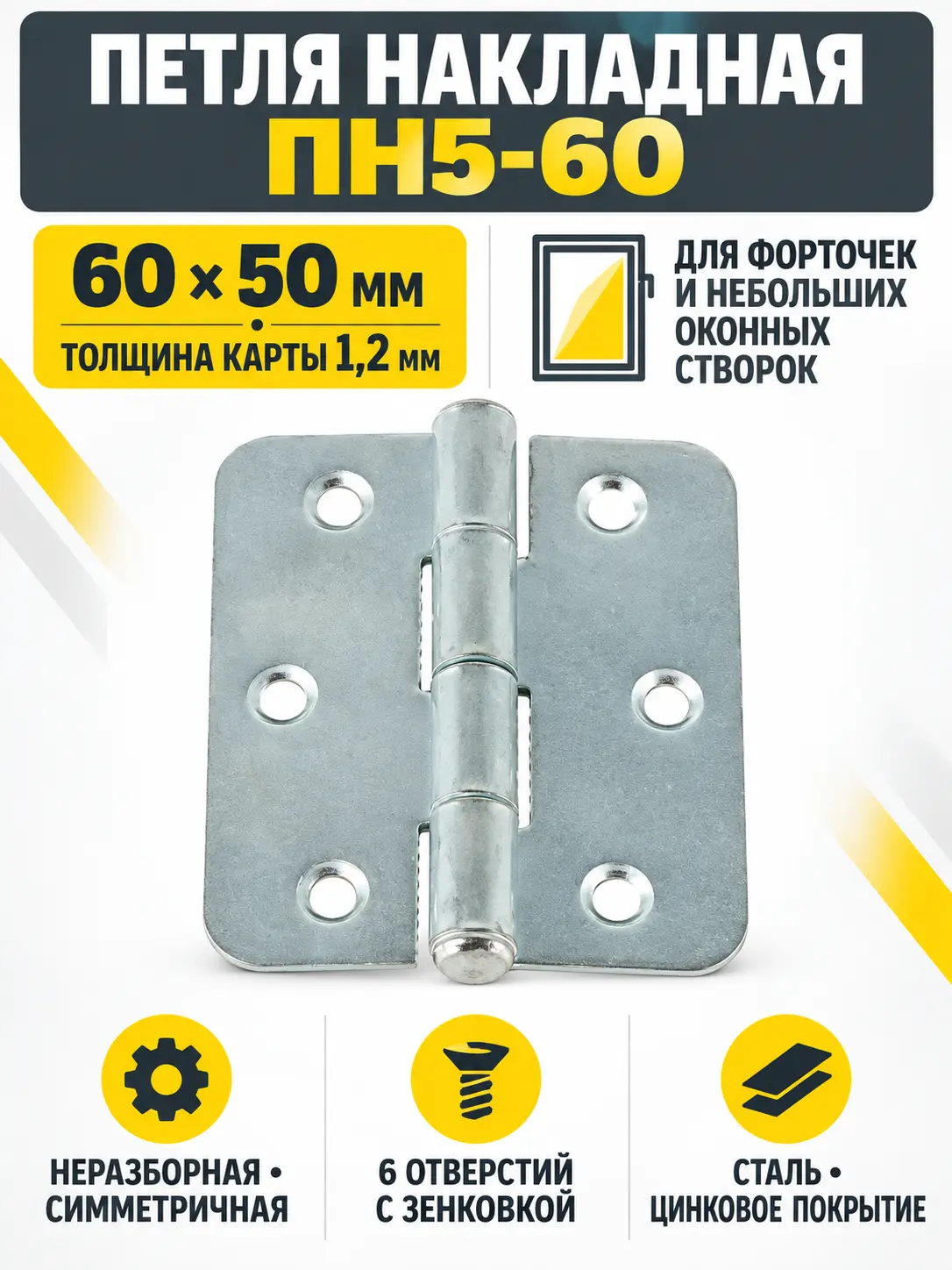

ПН5-60 — компактная стальная накладная петля для навешивания форточек, небольших оконных створок и других легких подвижных элементов. Размер изделия составляет 60 × 50 мм, толщина карты данного исполнения — 1,2 мм. Петля имеет цинковое покрытие, которое защищает металлическую поверхность и придает ей характерный металлический оттенок.

Модель относится к неразборным петлям: соединенные части не предназначены для разъединения при обычной эксплуатации. Симметричная конструкция не делится на правое и левое исполнение, поэтому сторону установки определяют непосредственно при разметке. Это удобно при подборе простой фурнитуры для небольших створок, крышек ящиков и легких дверок, когда не требуется разъемный шарнир.

Назначение и сценарии применения

Основное назначение ПН5-60 — крепление форточки к оконной створке либо небольшой оконной створки к раме. Петлю также можно рассматривать для легких дверок, крышек и ненагруженных элементов хозяйственных конструкций. Возможность применения в каждом конкретном случае зависит от массы и размеров подвижной части, материала основания, количества петель и качества крепления.

Для тяжелого дверного полотна, входной двери или конструкции с высокой ветровой и ударной нагрузкой эту модель не следует выбирать без инженерной проверки. Допустимая нагрузка для конкретного SKU не установлена, поэтому ориентироваться только на размер 60 мм недостаточно. Для сравнения с другими вариантами фурнитуры удобно перейти в раздел дверные петли и подобрать конструкцию с подходящим размером, способом монтажа и назначением.

Конструкция и параметры

Карты петли изготовлены из стали. На них предусмотрено шесть отверстий с зенковкой под потайную головку крепежа. Зенковка помогает разместить головку заподлицо с поверхностью карты, однако тип, диаметр и длину крепежных элементов необходимо выбирать по материалу рамы и створки. Крепеж не следует считать частью комплекта без отдельного согласования заказа.

Обозначение «(150)» в названии связано с заводской транспортной фасовкой цинкового исполнения: в коробке производителя размещается 150 изделий. Это обозначение не определяет автоматически количество петель в одной розничной единице. При заказе уточните фактическое количество изделий, которое будет отпущено по выбранной позиции.

Что проверить перед заказом

• Габариты. Сопоставьте высоту 60 мм, ширину 50 мм и толщину карты 1,2 мм с местом установки.
• Нагрузку. Учтите массу, ширину и высоту створки, а также количество точек навешивания.
• Расположение отверстий. Сравните их с имеющейся разметкой, если петля приобретается на замену.
• Материал основания. Подберите крепеж отдельно для древесины, металла или другого материала конструкции.
• Зазоры и направление движения. Убедитесь, что карта петли и ось не мешают закрыванию, а створка не задевает раму.
• Условия эксплуатации. Для влажной среды и улицы заранее оцените необходимую степень защиты всей конструкции, включая крепеж и места его установки.

Характеристики петли ПН5-60

Практические рекомендации по установке

До сверления выполните пробную разметку и временно приложите петлю к конструкции. Ось обеих петель должна располагаться на одной линии: перекос увеличивает сопротивление движению и нагрузку на крепления. Подбирайте винты или шурупы так, чтобы их головки размещались в зенкованных отверстиях и не мешали закрыванию.

После закрепления медленно проверьте полный ход створки без дополнительной нагрузки. При заедании, перекосе или ослаблении крепежа остановите эксплуатацию и скорректируйте положение. ПН5-60 в цинковом исполнении — практичный вариант для небольшой легкой створки, если размеры, нагрузка и схема крепления заранее сопоставлены с условиями монтажа.
