Петля врезная Apecs 115*23-3D-Z-CRM (R11 5) (B2B)

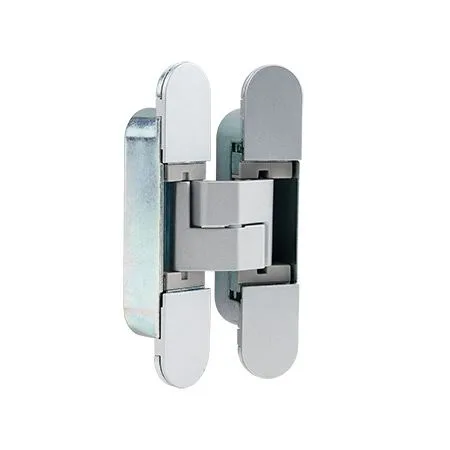

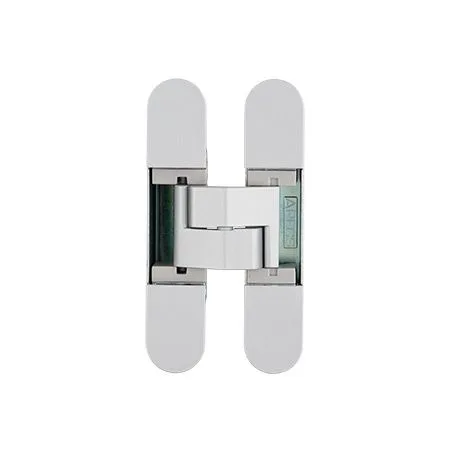

Скрытая петля Apecs 115×23-3D-Z-CRM

Apecs 115×23-3D-Z-CRM (R11,5) — универсальная врезная петля скрытой установки для межкомнатных дверей. Она подходит для левого и правого направления открывания, поэтому при подборе не требуется выбирать отдельную правую или левую модификацию. После закрывания двери механизм скрыт внутри полотна и коробки, а цвет матовый хром подходит для проектов с фурнитурой нейтрального серебристого оттенка.

Корпус изготовлен из ЦАМ, покрытие — полимерная краска. Размер модели составляет 115×23 мм, угол открывания — до 180°. Конструкция предусматривает регулировку в трех плоскостях: это позволяет мастеру скорректировать положение установленного полотна относительно коробки. Регулировка не заменяет точную разметку и правильную подготовку посадочных мест, поэтому монтаж следует выполнять по схеме для этой модели.

Нагрузка и применение

Петля рассчитана на установку в межкомнатные дверные блоки. Рекомендованный вес полотна составляет до 40 кг при использовании двух петель и до 60 кг при использовании трех. Значение 20 кг на одну петлю удобно для предварительного расчета, однако количество точек навески нужно выбирать с учетом массы, размеров и конструкции конкретного полотна.

При подборе важно учитывать не только вес двери. На работу узла влияют геометрия полотна, жесткость коробки, качество основания и точность врезки. Для тяжелого или нестандартного полотна схему расположения и число петель следует согласовать с изготовителем двери либо специалистом по монтажу.

Посадочные параметры и совместимость

Толщина карты со стороны коробки составляет 20,5 мм, со стороны полотна — 27 мм; толщина карты петли — 4 мм. Эти значения необходимо сопоставить с доступной глубиной врезки и конструкцией дверного блока. Габаритные и посадочные размеры модели совпадают с размерами AGB E30200.02 Eclipse 3.0, однако перед заменой установленной петли следует сравнить весь чертеж, расположение крепежных отверстий и радиус фрезеровки.

Другие варианты серии Apecs могут отличаться длиной, шириной, радиусом, цветом и посадочной геометрией. Обозначения 110×30, 115×23 и разные индексы отделки нельзя считать взаимозаменяемыми без проверки. Для сравнения моделей и выбора комплектующих удобно перейти в раздел дверных петель, сохраняя ориентир на точное обозначение 115×23-3D-Z-CRM (R11,5).

Что проверить перед заказом

• точное обозначение модели, размер 115×23 мм и радиус R11,5;
• массу, толщину и конструкцию дверного полотна;
• доступную глубину врезки в коробку и полотно;
• количество петель, предусмотренное проектом двери;
• расположение отверстий и форму посадочного места;
• цвет CRM — матовый хром — относительно другой дверной фурнитуры;

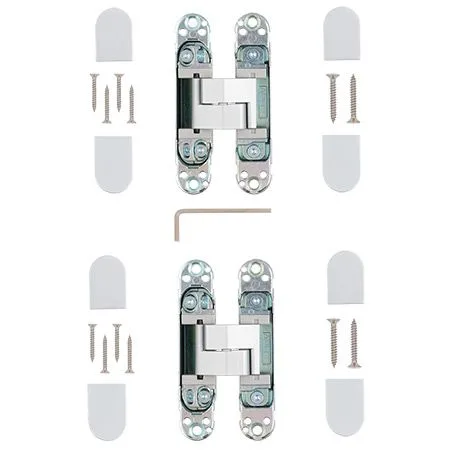

• состав упаковки и соответствие крепежа материалу двери и коробки.

Практические рекомендации

До фрезеровки приложите шаблон или петлю к размеченному месту и повторно проверьте ориентацию частей механизма. Обе посадочные выборки должны соответствовать геометрии изделия и располагаться соосно. После монтажа сначала проверьте свободное движение двери, затем выполняйте небольшие корректировки положения в доступных плоскостях. Не используйте регулировочные элементы для компенсации грубых ошибок врезки и не превышайте нагрузку, рассчитанную для выбранного количества петель.

Характеристики

Итог

Apecs 115×23-3D-Z-CRM подойдет для проекта, в котором нужна универсальная регулируемая скрытая петля размером 115×23 мм в отделке матовый хром. Основные условия правильного выбора — соответствие посадочной геометрии дверного блока, расчет нагрузки и профессиональная точная врезка.
