Шариковые направляющие DB4512Zn/550

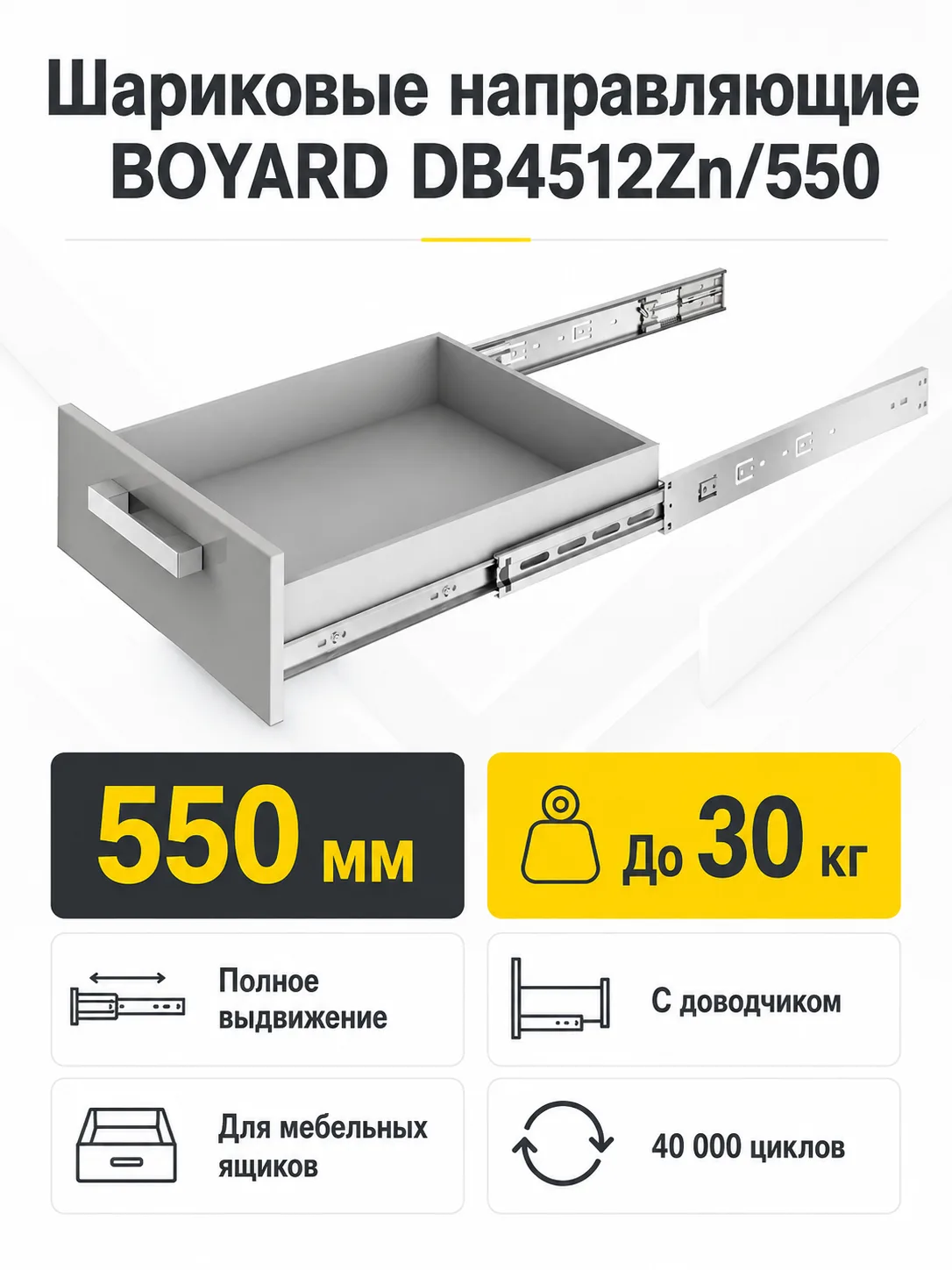

Шариковые направляющие BOYARD DB4512Zn/550

DB4512Zn/550 — комплект шариковых направляющих длиной 550 мм для выдвижного мебельного ящика. В него входят левая и правая направляющие с цинковым покрытием. Модель оснащена доводчиком, который завершает закрывание ящика без использования отдельного толкателя. Направляющие подходят для изготовления новой мебели и замены механизма в существующем корпусе, если совпадают длина, посадочные размеры и условия монтажа.

Длина 550 мм рассчитана на достаточно глубокие ящики в кухонных модулях, шкафах, гардеробных, комодах, тумбах и другой корпусной мебели. Для этой модификации предусмотрено полное выдвижение: при правильной установке содержимое ящика доступно по всей его глубине. Это удобно для хранения посуды, инструментов, одежды и других предметов, которые требуется доставать без ограничения задней частью корпуса.

Особенности модели DB4512

В основе механизма используются шариковые направляющие. Доводчик помогает завершить движение при закрывании, а толкатель в данной модели отсутствует. Поэтому DB4512Zn/550 следует выбирать для ящика, открываемого обычным способом за фасад или ручку. Если проект предполагает открывание нажатием, потребуется иное техническое решение.

Заявленная для серии грузоподъемность составляет до 30 кг, однако фактическая допустимая нагрузка зависит от монтажной длины, конструкции ящика, точности установки и распределения содержимого. Ресурс серии составляет 40 000 циклов открывания и закрывания. Усилие, необходимое для открывания ящика, находится в диапазоне 2–2,1 кг; при движении возможен незначительно слышимый рабочий шум.

Совместимость и выбор

Главный критерий выбора — монтажная длина 550 мм. Глубина корпуса должна позволять разместить направляющие без упора в заднюю стенку, коммуникации или внутреннюю фурнитуру. При замене существующего механизма сравните не только его общую длину, но также форму профиля, положение монтажных отверстий, боковые зазоры и способ соединения с ящиком.

Если мебель проектируется с нуля, заранее согласуйте размеры корпуса и ящика с монтажной схемой DB4512. Для подбора других размеров и конструкций удобно сравнить доступные мебельные направляющие, учитывая глубину модуля, тип открывания, наличие доводчика и требуемую нагрузку.

Что проверить перед заказом

• достаточна ли внутренняя глубина корпуса для направляющих длиной 550 мм;
• соответствуют ли ширина ящика и боковые зазоры монтажной схеме;
• подходит ли полное выдвижение для расположения фасада и соседних элементов;
• не требуется ли открывание нажатием, поскольку толкатель отсутствует;
• соответствуют ли предполагаемая масса ящика и содержимого допустимой нагрузке;
• подходят ли имеющиеся крепежные элементы по длине, диаметру и типу основания.

Характеристики

Рекомендации по эксплуатации

Устанавливайте обе направляющие параллельно и без перекоса, соблюдая монтажную схему. Нагрузку внутри ящика распределяйте равномерно: концентрация тяжелых предметов с одной стороны увеличивает нагрузку на механизм и крепеж. После монтажа несколько раз полностью откройте и закройте пустой ящик, затем повторите проверку с рабочей нагрузкой. Движение должно оставаться свободным, а доводчик — уверенно завершать закрывание.

BOYARD DB4512Zn/550 подходит для глубокого мебельного ящика, когда нужны направляющие длиной 550 мм, полное выдвижение и доводчик без функции открывания нажатием. Точная проверка корпуса, ящика и крепежа перед установкой помогает использовать возможности механизма корректно.
