Системы выдвижения DB4512Zn/450

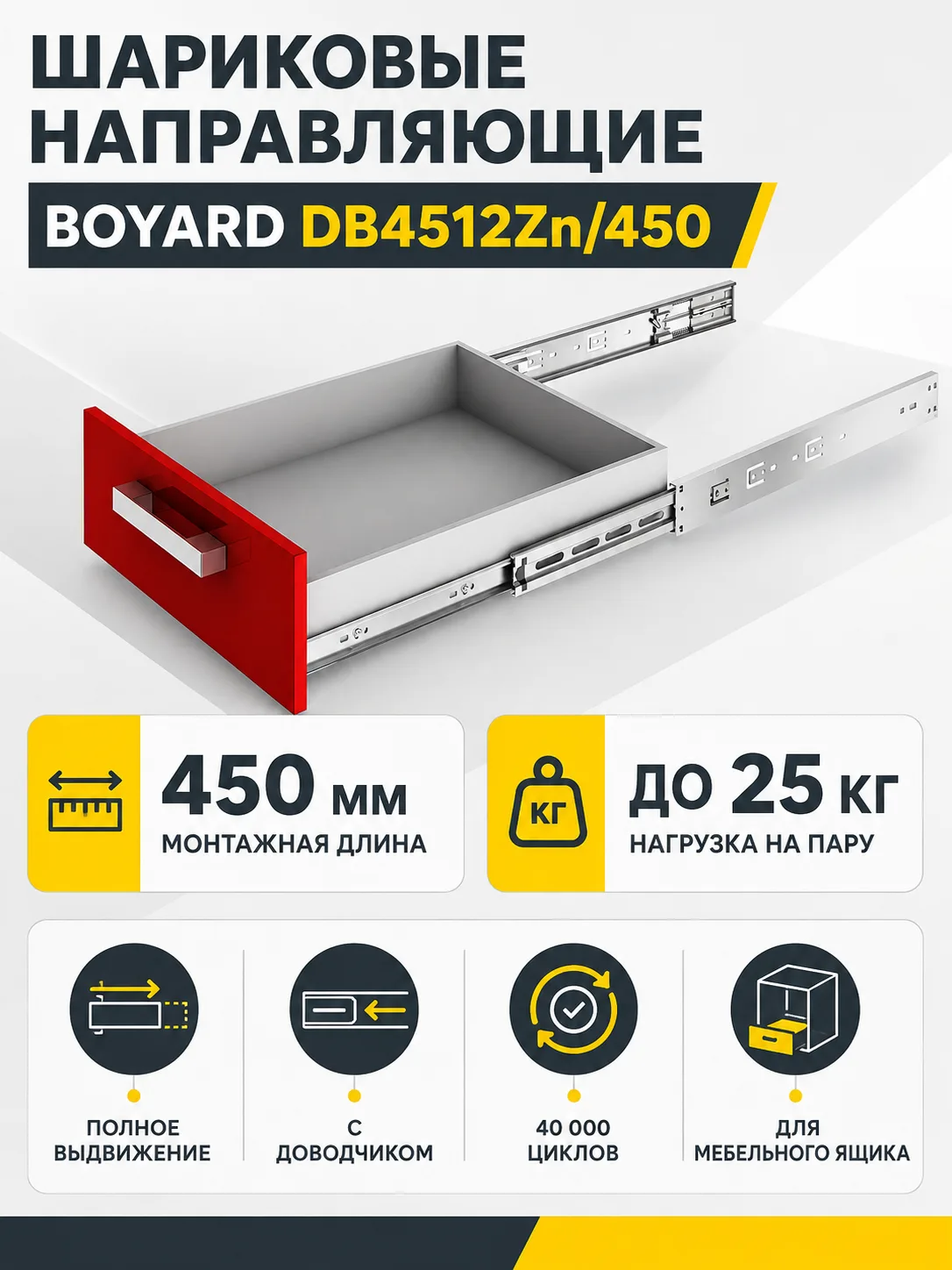

Шариковые направляющие BOYARD DB4512Zn/450

DB4512Zn/450 — комплект шариковых направляющих серии BOYARD DB4512 для установки выдвижного ящика или полки в мебельный корпус. Монтажная длина модели составляет 450 мм. Механизм обеспечивает полное выдвижение, поэтому содержимое ящика остается доступным и в его задней части. Такое решение подходит для кухонной, гардеробной, офисной и другой корпусной мебели, если размеры конструкции и расчетная нагрузка соответствуют параметрам направляющих.

Модель оборудована доводчиком для контролируемого закрывания. Толкателя в конструкции нет: фасад открывают вручную, прикладывая усилие 2–2,1 кг. Цвет исполнения — цинк, поэтому направляющие имеют нейтральный металлический вид и рассчитаны прежде всего на скрытое размещение внутри корпуса.

Назначение и рабочие параметры

Максимальная нагрузка на пару DB4512Zn/450 составляет 25 кг с учетом конструкции мебели. При выборе важно учитывать не только массу содержимого, но и вес самого ящика или выдвижной полки. Нагрузка должна распределяться равномерно, а корпус и крепежные точки — сохранять жесткость во всем диапазоне движения.

Ресурс модели составляет 40 000 циклов открывания и закрывания. В комплект входят две стороны системы — левая и правая направляющие. Масса комплекта равна 1091 г. Резиновый фиксатор участвует в работе механизма, а доводчик помогает завершать закрывание без толкателя.

DB4512Zn/450 можно рассматривать при изготовлении нового ящика или замене механизма с сопоставимой схемой установки. Для подбора других размеров и вариантов систем выдвижения удобно сравнить модель с ассортиментом раздела мебельных направляющих, учитывая длину корпуса, тип выдвижения и допустимую нагрузку.

Совместимость и ограничения

Артикул DB4512Zn/450 обозначает исполнение с монтажной длиной 450 мм. Направляющие следует устанавливать парой на противоположных боковых стенках корпуса. Ответные части размещаются на выдвижном элементе, а основные — на корпусе. Модель не следует выбирать только по длине старой детали: необходимо также сравнить форму профилей, расположение монтажных отверстий, боковые зазоры и доступное внутреннее пространство.

Предельные 25 кг относятся ко всей паре и учитывают конструкцию мебели. Перекос корпуса, неравномерное крепление, недостаточная жесткость стенок или перегрузка могут ухудшить движение и работу доводчика. Эта модель не имеет механизма открывания нажатием, поэтому для ящика требуется фасад, ручка либо другой предусмотренный проектом способ ручного открывания.

Что проверить перед заказом

• Монтажную длину направляющих — 450 мм — и достаточную глубину мебельного корпуса.
• Боковые зазоры между ящиком и стенками корпуса по монтажной схеме.
• Совпадение артикула DB4512Zn/450 и требуемого типа полного выдвижения.
• Суммарную массу ящика и содержимого: она не должна превышать 25 кг на пару.
• Необходимость доводчика и отсутствие функции открывания нажатием.
• Тип, длину и количество крепежа с учетом материала корпуса и ящика.

Практические рекомендации

Перед монтажом разметьте обе стороны корпуса на одном уровне и проверьте геометрию ящика. Направляющие должны располагаться параллельно: даже небольшой перекос способен увеличить сопротивление при движении. Используйте подходящий для материала мебели крепеж и задействуйте достаточное количество монтажных точек. После сборки несколько раз плавно выдвиньте и закройте пустой ящик, затем постепенно добавьте рабочую нагрузку и убедитесь, что доводчик срабатывает без заеданий.

Характеристики BOYARD DB4512Zn/450

Итог

BOYARD DB4512Zn/450 подойдет для мебельного ящика, которому нужны полное выдвижение, доводчик и монтажная длина 450 мм. Комплект рассчитан на нагрузку до 25 кг и включает обе направляющие. Для корректной работы перед покупкой и установкой необходимо проверить глубину корпуса, боковые зазоры, геометрию ящика и соответствие крепежа материалу мебели.
