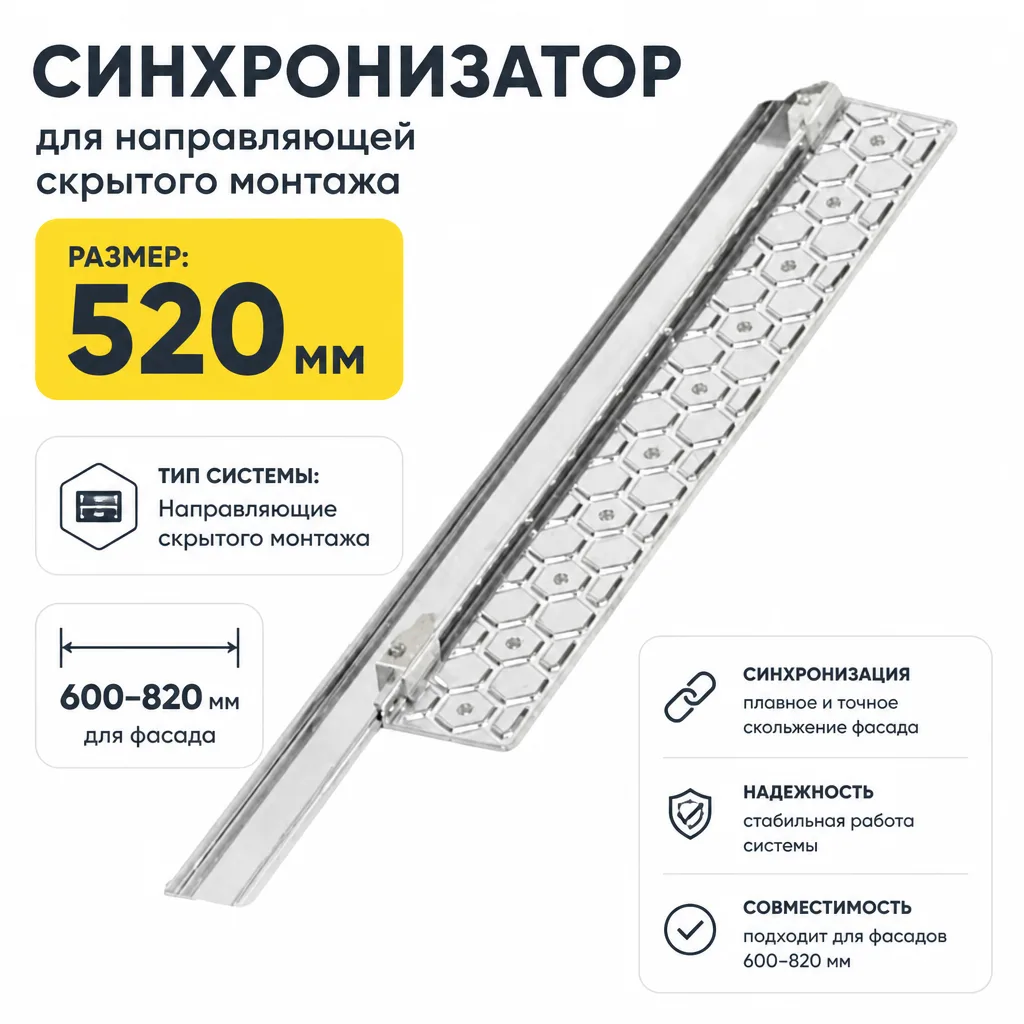

Синхронизатор для направляющей скрытого монтажа Modern Slide Soft Move для фасада 600-820 мм
Синхронизатор для системы Modern Slide Soft Move под фасад шириной 600–820 мм. Нужен для сборки ящика со скрытым монтажом и подбирается именно по ширине фасада.
Документы и файлы
Характеристики
| Размер | 520 мм |
| Тип системы | Направляющие скрытого монтажа |
| Диапазон ширины фасада | 600-820 мм |
Синхронизатор Modern Slide Soft Move для фасада 600–820 мм — это обязательная комплектующая для сборки системы выдвижения с направляющими скрытого монтажа. Этот вариант рассчитан именно на фасады средней ширины, поэтому его удобно выбирать для типовых кухонных, жилых и хозяйственных модулей, где важно согласовать ширину фасада с остальными элементами системы. Если вы подбираете комплектующие для скрытого монтажа в целом, посмотрите также раздел направляющих скрытого монтажа.
Для чего нужен этот синхронизатор
Изделие используется в составе системы Modern Slide Soft Move и не заменяет собой направляющие или интегрированный механизм. Для сборки нужны совместимые направляющие PB-2IN1-3D0SHX18-…-PRO и механизм PB-2IN1-MOTION, которые приобретаются отдельно. Основная задача синхронизатора — обеспечить правильную работу системы для ящика с фасадом шириной от 600 до 820 мм.
Это средний диапазон в линейке. Он подходит в тех случаях, когда фасад уже шире компактных решений, но еще не относится к самым широким вариантам. Если у вас фасад уже, лучше выбрать синхронизатор для фасада 520–600 мм, а для более широких ящиков предусмотрен вариант для фасада 820–1000 мм.
Когда подходит именно вариант 600–820 мм
Этот размерный диапазон стоит выбирать по фактической ширине фасада, а не по глубине ящика и не по внутреннему размеру корпуса. Для большинства стандартных мебельных модулей это наиболее универсальный вариант в группе: он подходит для ящиков средней ширины, которые часто встречаются в кухнях, комодах, тумбах и другой корпусной мебели.
Важно не путать несколько параметров. Ширина фасада определяет выбор синхронизатора, а длина направляющих подбирается отдельно по глубине ящика. Положение механизма на перекладине и положение активатора зависят уже от внутренней ширины корпуса, поэтому перед покупкой лучше заранее сверить все размеры по монтажной схеме.
Что важно учесть при подборе и монтаже
Монтаж выполняется вместе с левой и правой направляющими. В описании системы указана минимальная рекомендуемая высота установки 41 мм. После сборки возможна регулировка фасада в трех плоскостях: по ширине ±1,5 мм, по высоте 0–3 мм и по глубине 2–6 мм. Эти параметры относятся к системе в сборе, поэтому особенно важно использовать совместимые элементы.
Перед установкой стоит проверить, что вы подбираете комплект в правильной последовательности: сначала синхронизатор по ширине фасада, затем направляющие по глубине ящика, после этого — совместимый механизм. Такой подход помогает избежать самой частой ошибки, когда ширину фасада смешивают с длиной направляющих или внутренней шириной шкафа.
Кому подойдет такой вариант
Если вы собираете ящик со скрытым монтажом для фасада шириной 600–820 мм, этот синхронизатор будет логичным выбором в линейке Modern Slide Soft Move. Он особенно удобен для стандартных бытовых модулей, где нужен не узкий и не максимально широкий вариант, а решение под средний формат фасада с возможностью последующей регулировки после установки.
Направляющие и интегрированный механизм в комплект не входят, поэтому их нужно подбирать отдельно с учетом глубины ящика и совместимости с системой Modern Slide Soft Move.
- Размер
- 520 мм
- Тип системы
- Направляющие скрытого монтажа
- Диапазон ширины фасада
- 600-820 мм
Как подобрать и установить синхронизатор Modern Slide Soft Move для фасада 600–820 мм
-
1
Шаг 1
Измерьте фактическую ширину фасада ящика и убедитесь, что она находится в диапазоне 600–820 мм.
-
2
Шаг 2
Подберите совместимые направляющие PB-2IN1-3D0SHX18-…-PRO по глубине ящика.
-
3
Шаг 3
Добавьте к системе интегрированный механизм PB-2IN1-MOTION, так как он требуется для работы комплекта.
-
4
Шаг 4
Сделайте разметку на внутренних боковинах корпуса по монтажной инструкции и проверьте, что высота установки соответствует рекомендациям.
-
5
Шаг 5
Закрепите левую и правую направляющие внутри корпуса.
-
6
Шаг 6
Установите обе части синхронизатора снизу направляющих и соедините их клипсами с фиксацией рычажками.
-
7
Шаг 7
Установите направляющий механизм на синхронизатор в положении, соответствующем внутренней ширине корпуса.
-
8
Шаг 8
Смонтируйте крепления направляющих и активатор на ящик по схеме, затем подготовьте отверстия в задней части ящика.
-
9
Шаг 9
Поставьте ящик на выдвинутые направляющие и задвиньте его в корпус.
-
10
Шаг 10
При необходимости выполните регулировку фасада по ширине, высоте и глубине.
