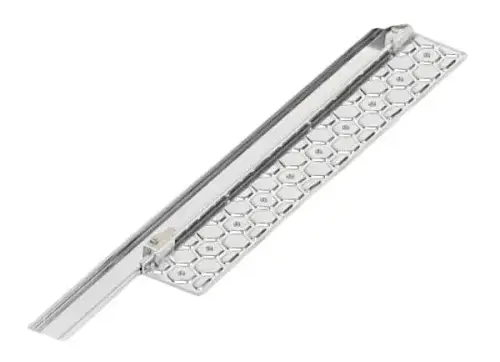

Синхронизатор для направляющей скрытого монтажа Modern Slide Soft Move для фасада 820-1000 мм
Синхронизатор для системы Modern Slide Soft Move под широкий фасад 820–1000 мм. Подбирается по ширине фасада, а направляющие и механизм приобретаются отдельно.
Документы и файлы
Характеристики
| Размер | 730 мм |
| Тип системы | Направляющие скрытого монтажа |
| Диапазон ширины фасада | 820-1000 мм |
Синхронизатор Modern Slide Soft Move для фасада 820–1000 мм — это обязательная комплектующая для сборки системы выдвижения мебельного ящика со скрытым монтажом. Этот вариант рассчитан именно на широкий фасад, поэтому его выбирают в тех случаях, когда стандартный диапазон уже не подходит по ширине. Сам по себе синхронизатор не заменяет остальные элементы системы: для сборки также нужны совместимые направляющие скрытого монтажа и интегрированный механизм PB-2IN1-MOTION.
Если ширина фасада меньше, лучше смотреть соседние варианты той же серии: для более компактных решений подойдет синхронизатор для фасада 520–600 мм, а для среднего диапазона — вариант для фасада 600–820 мм. В этой группе основное различие между моделями — именно диапазон ширины фасада.
Для чего нужен именно этот вариант
Этот синхронизатор предназначен для фасадов шириной 820–1000 мм. Такой диапазон обычно выбирают для широких выдвижных ящиков, где особенно важно правильно согласовать элементы системы между собой. При выборе ориентироваться нужно прежде всего на ширину фасада, а не на глубину ящика.
Важно не путать несколько параметров: ширина фасада, внутренняя ширина корпуса и длина направляющих — это разные величины. Для данного изделия ключевым параметром является именно диапазон ширины фасада 820–1000 мм, а длину направляющих подбирают отдельно в зависимости от глубины ящика.
Совместимость и подбор комплектующих

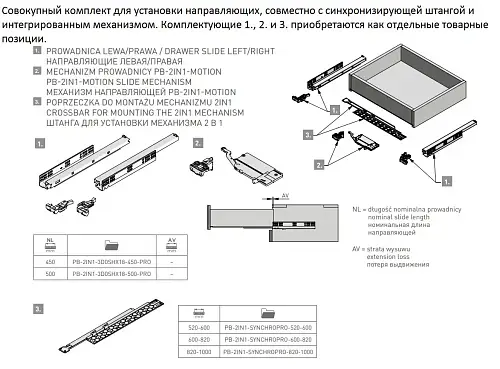

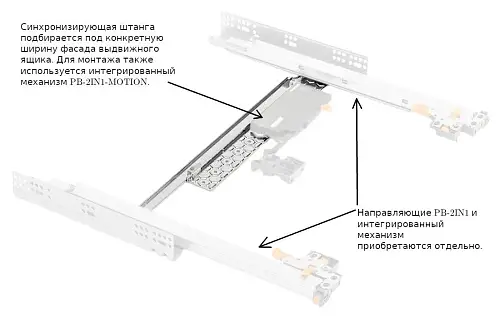

Синхронизатор используется только совместно с направляющими PB-2IN1-3D0SHX18-…-PRO и интегрированным механизмом PB-2IN1-MOTION. Направляющие и механизм приобретаются отдельно. По доступным данным это часть общей системы Modern Slide Soft Move, поэтому корректная работа зависит не от одного элемента, а от правильного подбора всего комплекта.

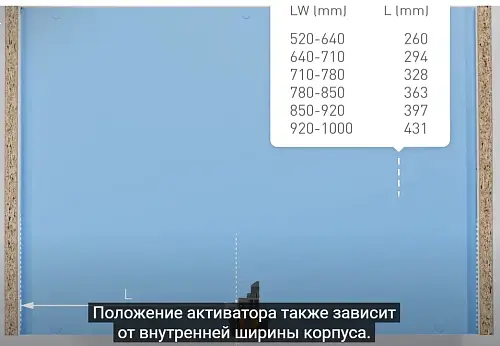

Если вы собираете широкий ящик, сначала проверьте диапазон фасада, затем выберите длину направляющих по глубине ящика и только после этого сверяйте монтажные размеры. Для широких фасадов особенно важно внимательно смотреть схемы положения механизма и активатора, так как они зависят от внутренней ширины корпуса.
Что важно при монтаже
Монтаж выполняется внутри мебельного модуля на левой и правой боковине. В описании системы указана минимальная рекомендуемая высота установки 41 мм. После установки обе части синхронизатора соединяются и фиксируются, затем на перекладину устанавливается направляющий механизм, а на ящик — крепления направляющих и активатор.
После сборки возможна регулировка фасада в трех плоскостях: по ширине ±1,5 мм, по высоте 0–3 мм и по глубине 2–6 мм. Эти параметры относятся к системе в сборе и полезны в реальном монтаже, когда нужно точно выставить широкий фасад без перекосов. Перед покупкой стоит заранее убедиться, что вы подбираете комплект именно под систему Modern Slide Soft Move, а не отдельную универсальную деталь.
Когда этот синхронизатор будет удачным выбором
Этот вариант подойдет, если вы собираете широкий выдвижной ящик с фасадом от 820 до 1000 мм и хотите использовать систему скрытого монтажа Modern Slide Soft Move. Он логичен там, где нужен подбор под большую ширину фасада, а не просто любой элемент серии.
Если ваш фасад находится на границе диапазона или есть сомнения из-за внутренних размеров корпуса, лучше дополнительно сверить монтажную схему перед заказом. Это поможет избежать путаницы между шириной фасада и другими размерами мебели и подобрать систему без лишних доработок при установке.
- Размер
- 730 мм
- Тип системы
- Направляющие скрытого монтажа
- Диапазон ширины фасада
- 820-1000 мм
Как подобрать и установить синхронизатор Modern Slide Soft Move для фасада 820–1000 мм
-
1
Шаг 1
Измерьте ширину фасада ящика и убедитесь, что она находится в диапазоне 820–1000 мм.
-
2
Шаг 2
Проверьте, что система собирается на совместимых направляющих PB-2IN1-3D0SHX18-…-PRO и с механизмом PB-2IN1-MOTION.
-
3
Шаг 3
Отдельно подберите длину направляющих по глубине ящика, не путая этот параметр с шириной фасада.
-
4
Шаг 4
Сделайте разметку внутри корпуса по монтажной инструкции; минимальная рекомендуемая высота установки — 41 мм.
-
5
Шаг 5
Закрепите левую и правую направляющие на боковинах корпуса.
-
6
Шаг 6
Установите обе части синхронизатора снизу направляющих, соедините их клипсами и зафиксируйте рычажками.
-
7
Шаг 7

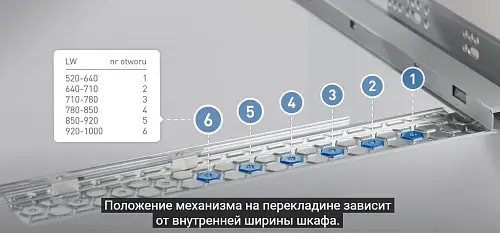

Установите направляющий механизм на синхронизатор с учетом внутренней ширины корпуса.
-
8
Шаг 8

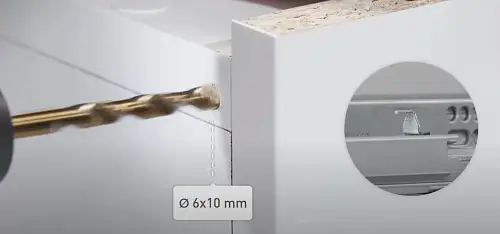

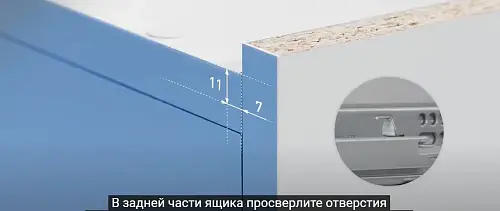

Закрепите на ящике крепления направляющих и активатор, затем выполните необходимые отверстия в задней части ящика по схеме.
-
9
Шаг 9
Поставьте ящик на выдвинутые направляющие и задвиньте его в корпус.
-
10
Шаг 10
После монтажа при необходимости отрегулируйте фасад по ширине, высоте и глубине.
