Выключатель бесконтактный на преграду, накладной, 12/24V, 36/72W, Door, HLT

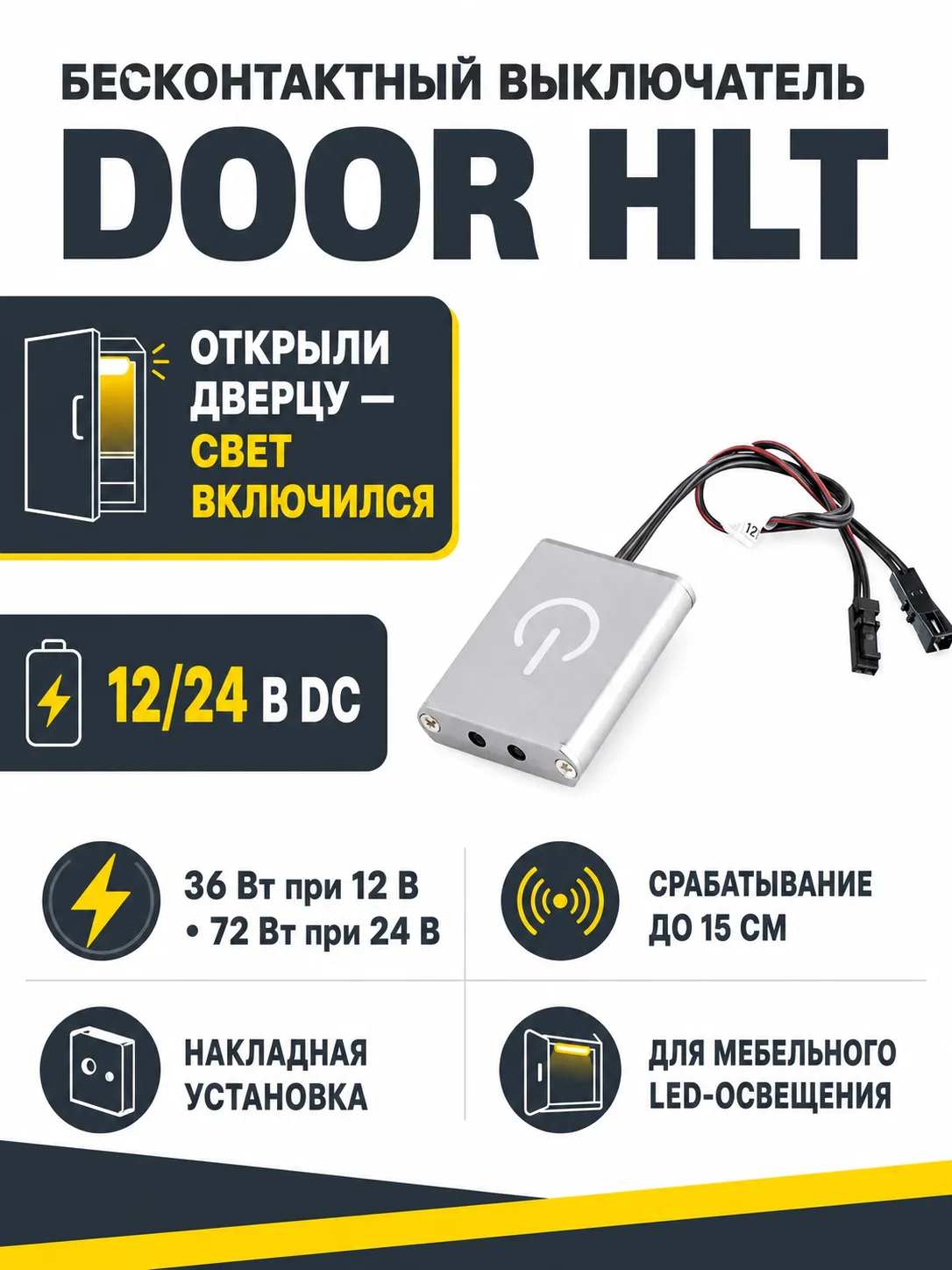

Бесконтактный выключатель Door HLT AKS-73838

Door HLT AKS-73838 — накладной бесконтактный выключатель для управления низковольтным мебельным LED-освещением. Датчик рассчитан на работу с преградой: закрытая дверца находится перед ним и удерживает свет выключенным, а после открывания дверцы преграда исчезает и освещение включается. Такой принцип удобен там, где подсветка должна работать автоматически, без отдельной клавиши.

Модель можно использовать в распашных и раздвижных шкафах, кухонных секциях и выдвижных ящиках. При проектировании комплексной подсветки выключатель следует подбирать вместе с совместимыми блоком питания, светильниками и кабелями из раздела мебельного освещения. Это помогает заранее согласовать напряжение всей цепи и типы соединений.

Рабочие параметры и особенности применения

Выключатель работает в системах постоянного тока 12 или 24 В. Для цепи 12 В допустима нагрузка до 36 Вт, для 24 В — до 72 Вт. Эти значения нельзя взаимозаменять: суммарную мощность всех подключаемых светильников рассчитывают для фактического напряжения блока питания. Желательно предусмотреть эксплуатационный запас и не собирать систему на предельной мощности.

Заявленная максимальная дистанция обнаружения преграды составляет до 15 см. Фактическое расположение следует проверить до окончательного крепления: на работу влияют расстояние до дверцы, траектория ее движения и место установки корпуса. Датчик необходимо направить так, чтобы закрытая дверца уверенно попадала в его рабочую область, а после открывания полностью выходила из нее.

Степень защиты IP20 означает, что модель предназначена для сухих внутренних зон без воздействия воды. Выключатель не следует выбирать для мест, где возможны брызги, конденсат или повышенная влажность, если проектом не предусмотрена дополнительная защита.

Подключение и совместимость

В карточке товара указано, что для подключения к блокам питания Indoor и UltraSlim применяется соединительный шнур AKS 78 713 с мини-коннектором «мама» и проводом длиной 15 см. При использовании блоков питания Wall и Ultra дополнительный провод не требуется. Светильник с мини-коннектором «папа» также подключается без отдельного переходного провода, если его разъем действительно соответствует системе.

Для нескольких светильников с мини-коннекторами «папа» предусмотрен шеститочечный разветвитель AKS 78 715 длиной 15 см. Светодиодную ленту шириной 8 мм можно присоединить через шнур AKS 74 793 длиной 15 см либо AKS 78 710 длиной 1 м. Эти аксессуары перечислены как совместимые варианты подключения, однако их наличие в комплекте выключателя не подтверждено, поэтому состав заказа нужно уточнять отдельно.

Что проверить перед заказом

• выходное напряжение блока питания: только 12 или 24 В DC;
• суммарную мощность всех светильников с учетом предела 36 Вт для 12 В или 72 Вт для 24 В;
• тип разъемов блока питания, выключателя, светильников или LED-ленты;
• необходимость шнура, переходника либо разветвителя;
• место накладной установки и наличие свободной зоны перед датчиком;
• расстояние до закрытой дверцы с учетом заявленного диапазона до 15 см;
• пригодность IP20 для условий эксплуатации.

Характеристики

Практический вывод

Door HLT AKS-73838 подходит для автоматического включения подсветки при открывании мебельной дверцы или ящика. Основные условия правильного выбора — низковольтная система 12/24 В DC, соответствие допустимой мощности, подходящие разъемы и возможность разместить датчик напротив движущейся преграды. До фиксации корпуса рекомендуется собрать цепь, проверить реакцию на дверцу и только затем закрепить выключатель в выбранном положении.
