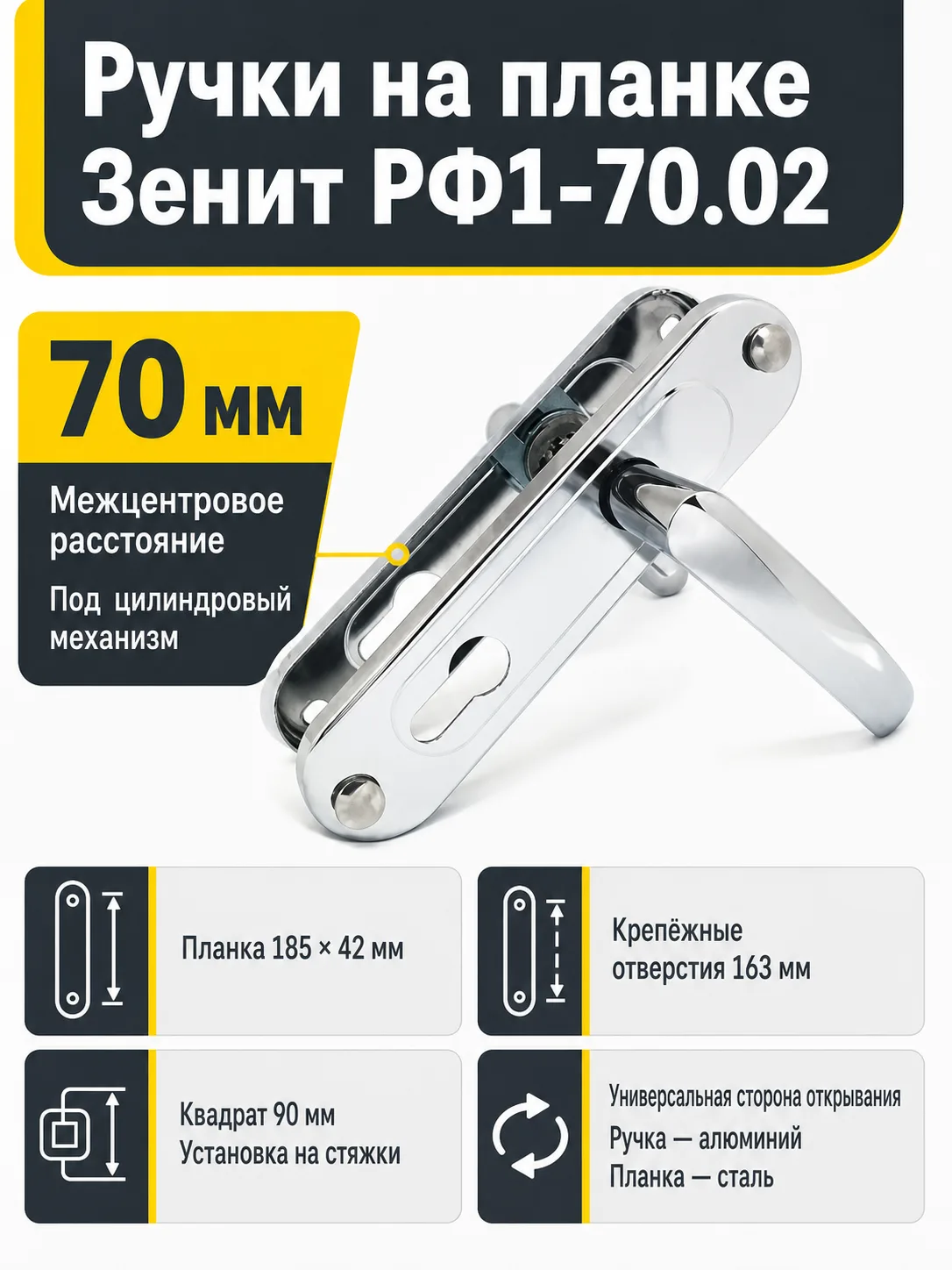

Ручки на планке РФ1-70.02 (хром)

Ручки на планке Зенит РФ1-70.02: назначение модели

РФ1-70.02 — дверные ручки на общей планке с отверстием под цилиндровый механизм. Модель выполнена в цвете хром и подходит для комплектации двери с замком, у которого расстояние между осью ручки и осью цилиндра составляет 70 мм. Такое межцентровое расстояние — основной параметр совместимости: совпадение только внешних габаритов планки не гарантирует правильную установку.

Ручки можно рассматривать для новой комплектации двери или замены установленной фурнитуры с аналогичной геометрией. Универсальное исполнение не привязано к левой или правой стороне открывания, однако перед покупкой необходимо проверить расположение замка, цилиндра и монтажных отверстий на конкретном дверном полотне.

Конструкция и подтвержденные параметры

Ручка изготовлена из алюминия, а планка — из стали. Поверхность имеет гальваническое покрытие и хромированный цвет. Длина планки составляет 185 мм, ширина — 42 мм. Расстояние между ее крепежными отверстиями равно 163 мм. Эти размеры особенно важны при замене старого гарнитура: новая планка должна корректно располагаться на полотне, закрывать существующую монтажную зону и не конфликтовать с декоративными элементами двери.

Для передачи усилия на механизм используется квадрат длиной 90 мм. Установка ручек предусмотрена на стяжки. До монтажа следует отдельно сопоставить длину квадрата с толщиной полотна и конструкцией замка, а также проверить диаметр, длину и расположение стяжек. Цилиндровый механизм и замок подбирают по параметрам двери и имеющегося посадочного места.

Где применяется РФ1-70.02

Модель предназначена для дверной системы с цилиндровым механизмом и межцентровым расстоянием 70 мм. Она может использоваться там, где совпадают посадочная схема, положение квадрата, ось цилиндра и габариты планки. При подборе других элементов дверного узла удобно сравнить подходящие дверные ручки, обращая внимание прежде всего на тип основания и межцентровое расстояние, а не только на цвет и форму.

Исполнение в цвете хром позволяет сочетать ручки с фурнитурой близкого оттенка. Для аккуратного результата заранее оцените, перекроет ли планка следы прежнего крепления, и убедитесь, что возле отверстия под цилиндр остается достаточно места для свободной работы ключа.

Что проверить перед заказом

• Межцентровое расстояние. От оси квадрата ручки до оси цилиндрового механизма должно быть 70 мм.
• Размер планки. Требуемая монтажная зона должна соответствовать планке длиной 185 мм и шириной 42 мм.
• Крепежная схема. Расстояние между крепежными отверстиями — 163 мм; сравните также их положение относительно замка.
• Квадрат. Проверьте совместимость длины 90 мм с толщиной двери и механизмом замка.
• Тип замка. Планка рассчитана на отверстие под цилиндровый механизм; иная конфигурация замка потребует другой модели.
• Монтаж. Уточните подходящие размеры стяжек и убедитесь, что сверление не повредит замок или дверное полотно.

Характеристики

Итог

Зенит РФ1-70.02 — хромированные дверные ручки на стальной планке для замка с цилиндровым механизмом и межцентровым расстоянием 70 мм. Модель подойдет при совпадении всей монтажной геометрии: размеров планки 185 × 42 мм, крепежного расстояния 163 мм, положения цилиндра и параметров квадрата. Точная предварительная сверка позволит установить фурнитуру без несовпадения отверстий и лишней доработки двери.
