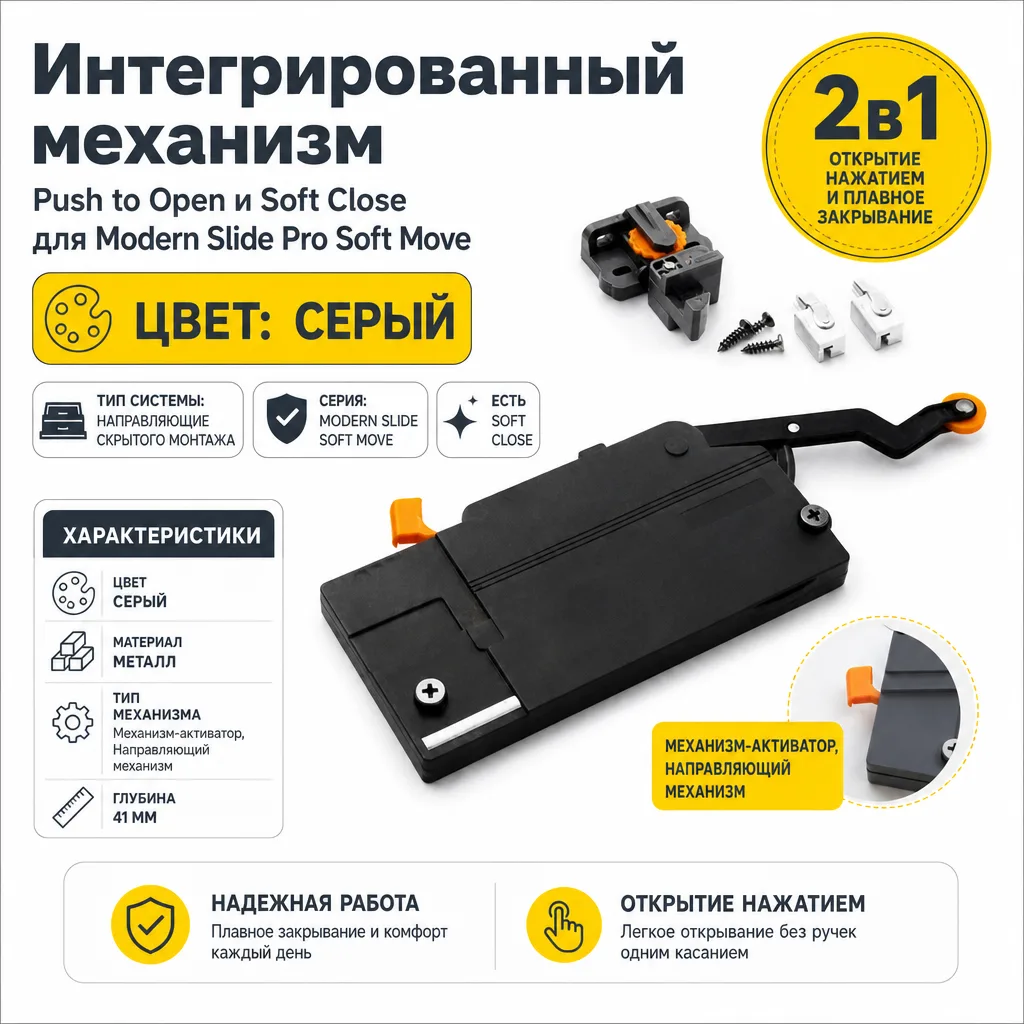

Интегрированный механизм Push to Open и Soft Close для Modern Slide Pro Soft Move

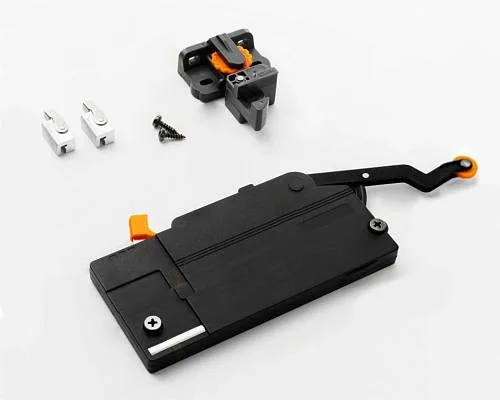

Интегрированный механизм PB-2IN1-MOTION – обязательная комплектующая для сборки системы выдвижения Modern Slide Soft Move для мебельного ящика. Состоит из двух элементов:

• Направляющий механизм
• Механизм-активатор со встроенной регулировкой зазора

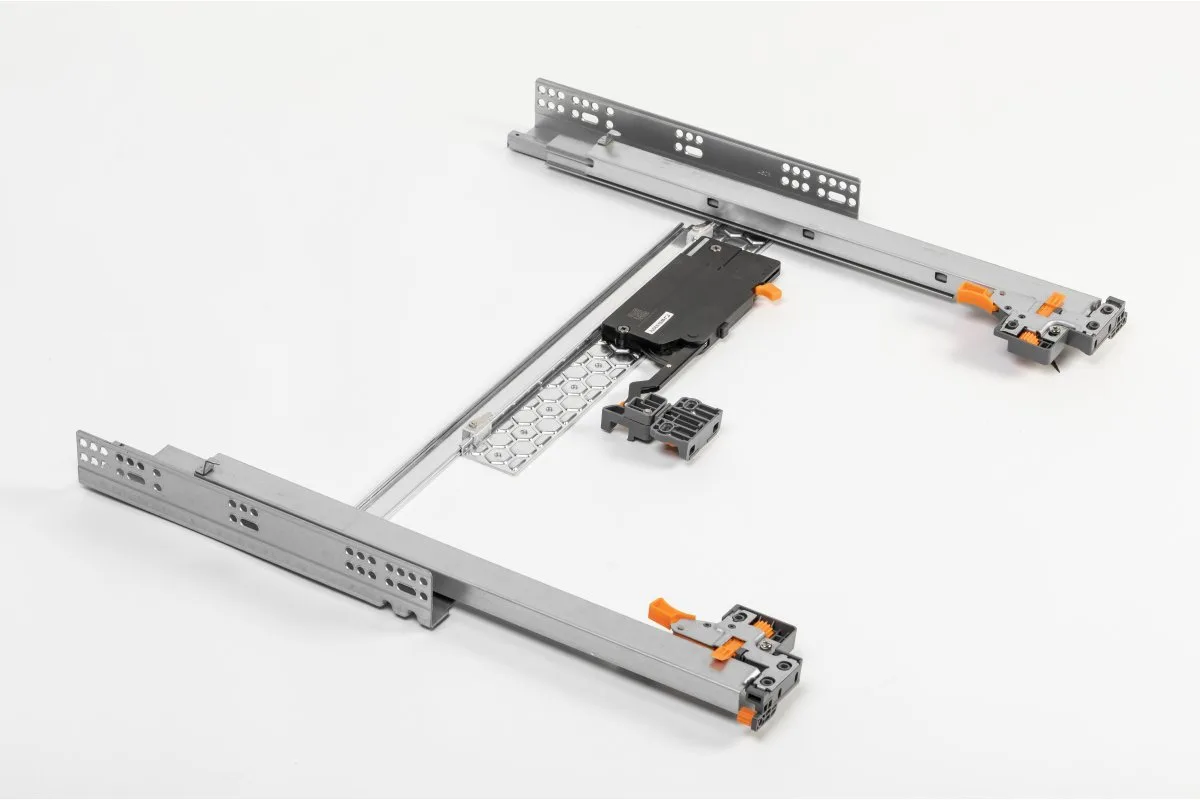

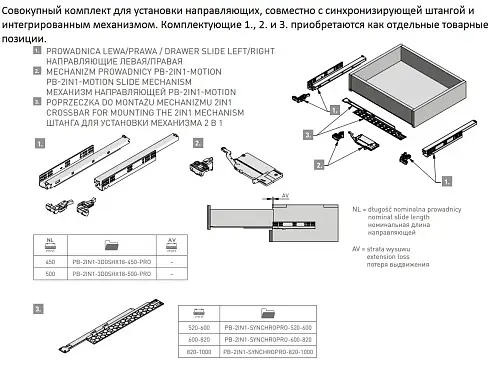

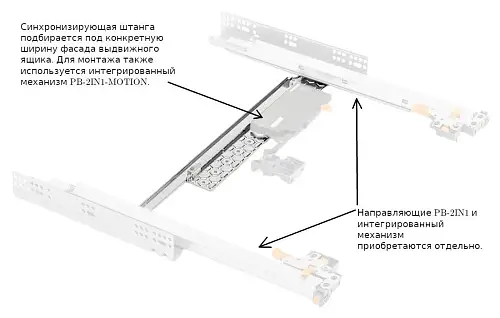

Данное изделие используется только совместно с направляющими PB-2IN1-3D0SHX18-…-PRO и синхронизатором PB-2IN1-SYNCHROPRO… Указанные направляющие и синхронизатор подбираются отдельно, в зависимости от длины и ширины ящика.

Порядок сборки и регулировки Modern Slide Soft Move:

1. При помощи рулетки делаем разметку для направляющих, на левой и правой боковине, внутри мебельного модуля (шкафа). Все монтажные размеры указаны в инструкции, входящей в комплект. Минимальная рекомендуемая высота установки – 41 мм.
2. Прикручиваем к боковинам левостороннюю и правостороннюю направляющие.
3. Устанавливаем снизу направляющих обе части синхронизатора (PB-2IN1-SYNCHROPRO…); вставляем выступающие штифты в соответствующие отверстия направляющих.
4. Обе части синхронизатора скрепляем клипсами и фиксируем рычажками их положение.

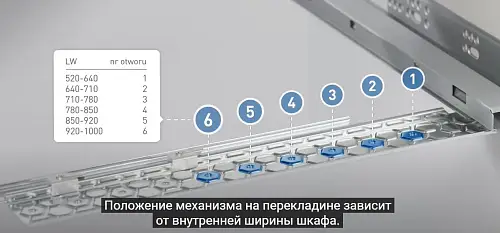

5. На синхронизатор устанавливаем направляющий механизм. Положение механизма на перекладине (синхронизаторе) зависит от внутренней ширины шкафа (параметры указаны на дополнительном изображении, на странице товара).

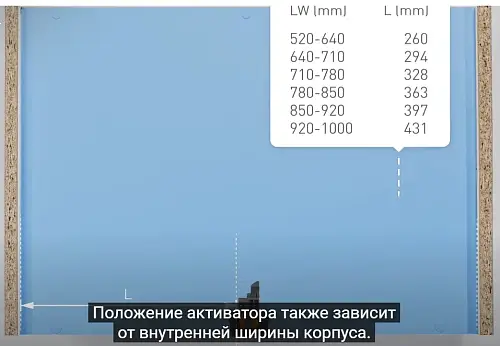

6. Устанавливаем на ящик крепления направляющих (с левой и с правой стороны) и активатор механизма. Положение активатора также зависит от внутренней ширины шкафа (параметры указаны на дополнительном изображении, на странице товара). При монтаже крепления направляющей, часть крепления выступает за бок ящика.

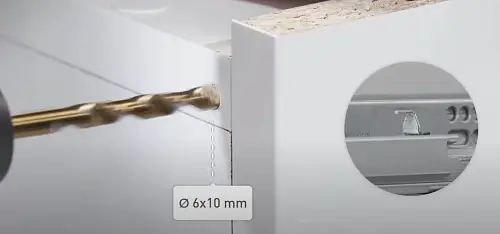

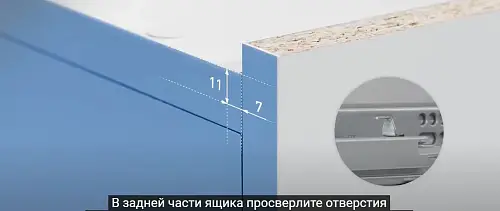

7. В задней части ящика просверливаем отверстия, для соединения с направляющими. Разметка отверстий указана на дополнительном изображении, на странице товара.
8. Ящик ставим на выдвинутые направляющие и вдвигаем в корпус.
9. При необходимости, осуществляем регулировку фасада в трех плоскостях: а) +/- 1,5 мм по ширине, б) 0 - 3 мм по высоте, в) 2 - 6 мм по глубине.
10. Если необходимо снять ящик с направляющих, нужно использовать рычаг, который находится на креплении направляющей.
11. Сила выдвижения ящика регулируется с помощью рычага, расположенного в направляющем механизме.

ВАЖНОЕ ДОПОЛНЕНИЕ:

• Направляющие и синхронизатор, необходимые для сборки системы Modern Slide Soft Move, приобретаются отдельно!
