Коннектор AQ LINK прямой для светодиодной ленты 5 мм и провода

Прямой коннектор AQ LINK 15.0219 для ленты 5 мм

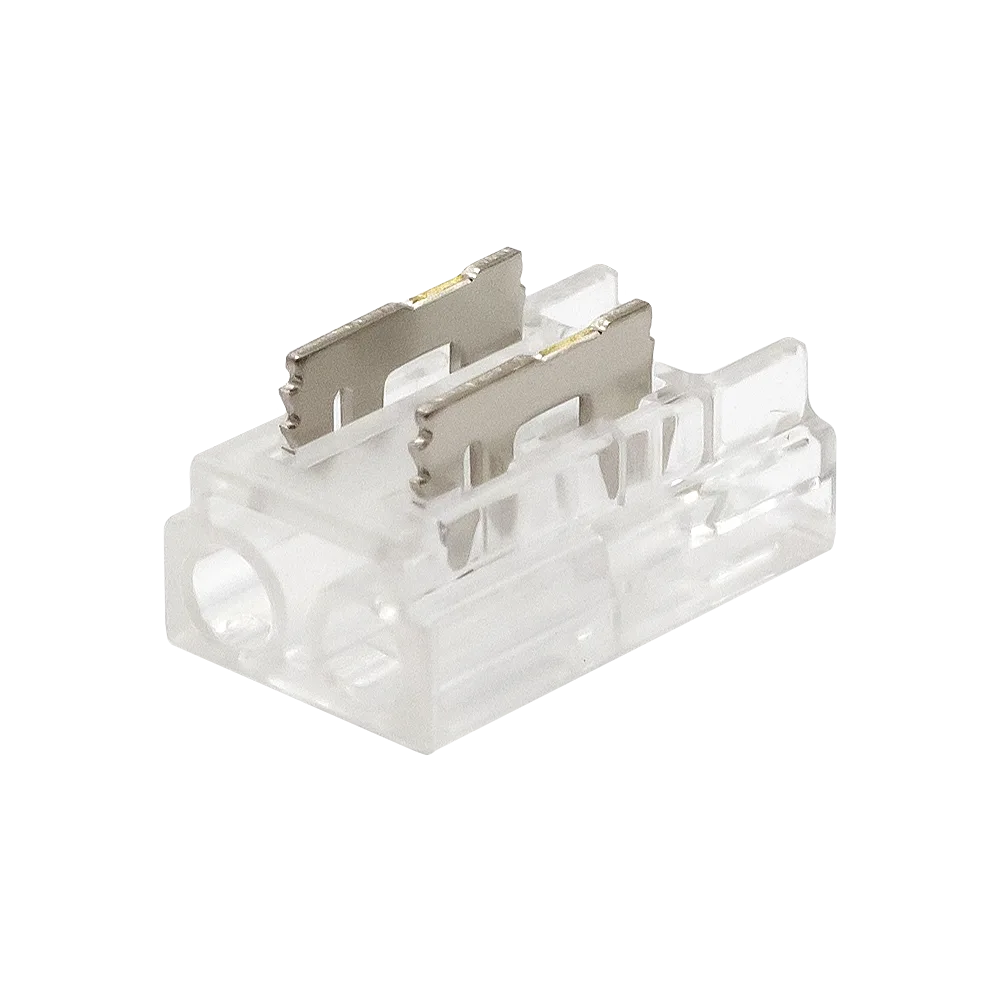

Коннектор AQ LINK с артикулом 15.0219 — соединительный элемент для подключения провода к светодиодной ленте шириной 5 мм. Прямая форма удобна там, где провод должен продолжать направление ленты без углового поворота. Модель относится к комплектующим мебельного освещения и подходит для организации соединения внутри шкафа, гардеробной, витрины, стеллажа или другой конструкции с защищённым местом установки.

По данным карточки коннектор рассчитан на системы с напряжением 12–24 V. Для изделия также заявлен диапазон мощности 48–96 W и класс IP20. Эти параметры следует рассматривать вместе с характеристиками всей цепи: светодиодной ленты, провода, блока питания и управляющего оборудования. Сам коннектор не заменяет источник питания и не определяет допустимую нагрузку системы без учёта остальных компонентов.

Назначение и практические сценарии

Основная задача модели — создать прямое соединение между лентой шириной 5 мм и проводом. Такое решение востребовано при выводе кабеля к блоку питания, выключателю или другому участку цепи, а также при прокладке проводки между элементами мебельной конструкции. Подбирая прочие компоненты мебельного освещения, важно согласовать напряжение и электрические параметры всех частей системы.

Класс IP20 означает, что товар следует использовать в сухой защищённой зоне без воздействия воды и высокой влажности. Для кухни, ванной, неотапливаемого помещения или открытой установки необходимо отдельно оценить условия эксплуатации и требуемую степень защиты всей собранной системы.

Совместимость и ограничения

Ширина 5 мм — ключевой размер при выборе этой модели, однако одной ширины недостаточно для гарантированной совместимости. До заказа сравните число и расположение контактных площадок, тип светодиодной ленты, её напряжение и конструкцию конца, который будет подключаться. Для ленты в защитной оболочке может потребоваться подготовка контактной зоны или соединитель другого исполнения.

В доступных данных не указаны допустимый ток, сечение провода, материал контактов и точный способ фиксации. Поэтому нельзя заранее утверждать, что коннектор подходит к любому проводу или устанавливается без пайки. Не подтверждено и наличие провода в комплекте: если он нужен для сборки, уточните состав поставки перед оформлением заказа.

Что проверить перед заказом

• ширину ленты — она должна соответствовать заявленным 5 мм;
• рабочее напряжение всей системы — 12 или 24 V;
• число, шаг и расположение контактных площадок на ленте;
• соответствие провода электрической нагрузке и способу подключения;
• достаточность класса IP20 для места установки;
• состав поставки и необходимое количество соединителей.

Характеристики

Рекомендации по подключению

Перед работой отключите питание и проверьте отсутствие напряжения. Контактную область ленты следует подготовить в соответствии с её конструкцией и инструкцией производителя. После установки убедитесь, что контактные площадки совмещены правильно, провод не натянут, а металлические части не создают короткого замыкания. Первое включение выполняйте под наблюдением; при нагреве, мерцании или нестабильной работе сразу отключите систему и перепроверьте соединение.

Итог: AQ LINK 15.0219 стоит выбирать для прямого перехода от светодиодной ленты шириной 5 мм к проводу в низковольтной системе 12–24 V. Модель подходит для защищённого сухого места установки, но перед покупкой необходимо проверить контактную конфигурацию ленты, параметры провода и состав комплекта.
