Коннектор AQ LINK прямой универсальный для светодиодных лент 10 мм

Коннектор AQ LINK для светодиодной ленты 10 мм

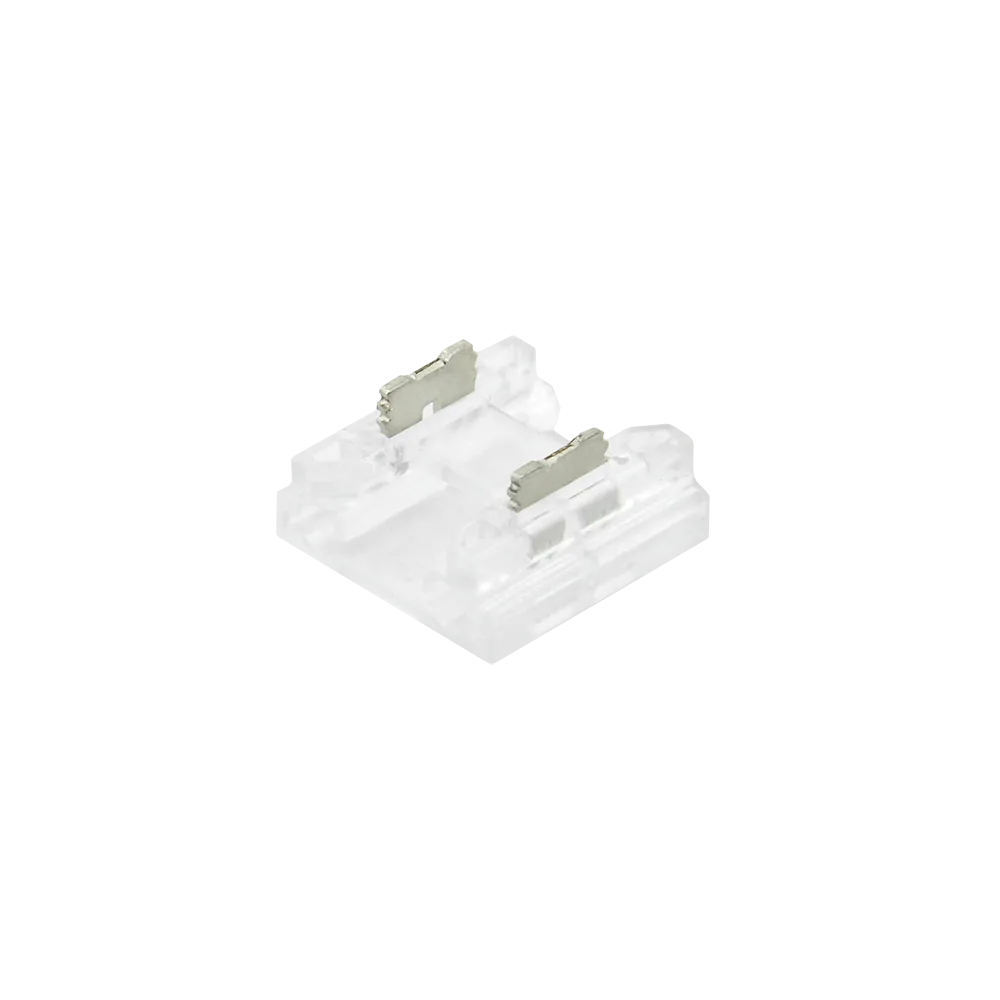

Прямой универсальный коннектор AQ LINK 15.0222 — соединительный элемент для светодиодных лент размером 10 мм. Модель применяется при сборке и обслуживании мебельного освещения, когда требуется организовать прямое соединение совместимых элементов системы. Коннектор помогает выполнить соединительный участок без изменения направления прокладки ленты, однако конкретная схема подключения должна соответствовать используемой ленте и источнику питания.

По данным карточки товар рассчитан на системы с напряжением 12–24 В и мощностью 48–96 Вт. Указанный класс IP20 означает, что модель следует рассматривать для сухих внутренних помещений без воздействия воды. Она может использоваться в подсветке шкафов, гардеробных, стеллажей, витрин и других мебельных конструкций при условии совпадения электрических и геометрических параметров.

Особенности модели и область применения

В названии модели зафиксированы серия AQ LINK, прямая форма и универсальное исполнение. Основной размер совместимости — 10 мм. Это важный параметр выбора, но его недостаточно для окончательного решения: ленты одинаковой ширины могут различаться количеством контактных площадок, их расположением, типом покрытия и электрической схемой. Поэтому перед покупкой нужно сравнить коннектор не только с шириной ленты, но и с ее контактной частью.

Товар находится в разделе мебельного освещения и подходит для комплектации соответствующих низковольтных систем. При подборе всей цепи необходимо согласовать параметры ленты, соединителей, проводов, блока питания и управляющих устройств. Напряжение каждого компонента должно соответствовать проекту; подключать ленту 12 В к оборудованию, рассчитанному только на другую схему, нельзя.

Что проверить перед заказом

• Размер ленты. Ее контактная часть должна соответствовать заявленному размеру 10 мм.
• Число и расположение контактов. Эти сведения в карточке не указаны, поэтому сравните площадки на ленте с фотографиями товара.
• Рабочее напряжение. Коннектор заявлен для диапазона 12–24 В, но напряжение блока питания и светодиодной ленты также должно совпадать.
• Тип поверхности ленты. Наличие силиконового или иного защитного покрытия может повлиять на посадку и электрический контакт.
• Условия эксплуатации. Класс IP20 рассчитан на сухую внутреннюю среду и не предусматривает защиту от воды.
• Количество в заказе. Состав комплекта не подтвержден, поэтому уточните единицу продажи до оформления покупки.

Подтвержденные характеристики

Практические рекомендации

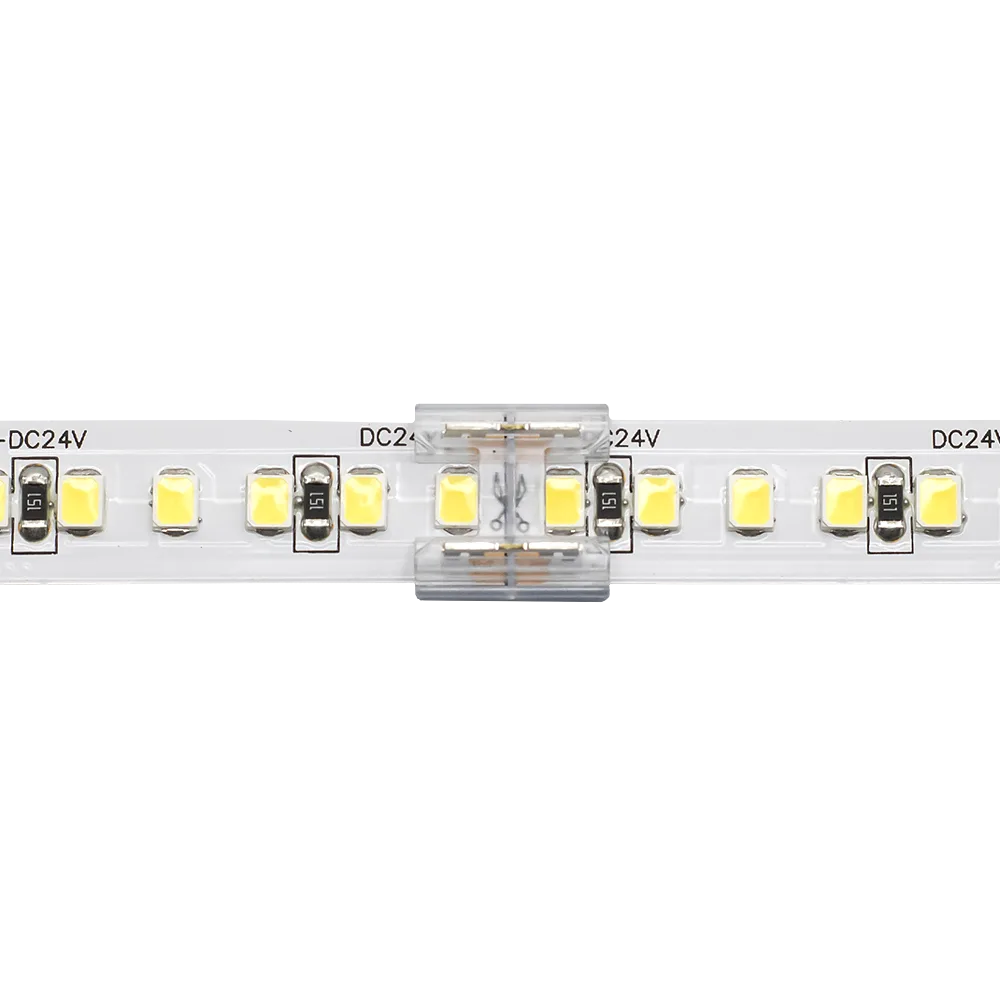

До установки отключите питание и выполните пробную примерку без усилия. Контактные площадки ленты должны располагаться ровно относительно контактов коннектора. Не подрезайте корпус и не деформируйте ленту, чтобы компенсировать несовпадение размеров. После соединения визуально проверьте положение элементов, а первое включение выполняйте только после проверки всей цепи и отсутствия оголенных токопроводящих участков.

Если лента уже установлена в профиле или мебели, заранее оцените свободное место для корпуса и прямого участка подключения. Для влажных зон, улицы и мест с вероятностью попадания воды следует подобрать решение с подходящей степенью защиты: заявленный для этой модели IP20 таких условий не предусматривает.

Итог

AQ LINK 15.0222 — прямой коннектор для 10-миллиметровой светодиодной ленты в системах на 12–24 В. Он подходит для проектов мебельной подсветки при совпадении контактной схемы и условий эксплуатации. Главные проверки перед заказом — фактическая ширина ленты, число и расположение ее контактов, отсутствие мешающего защитного покрытия, параметры питания и требуемое количество соединителей.
