Коннектор AQ LINK угловой для светодиодных лент 8 мм

Угловой коннектор AQ LINK 15.0221 для ленты 8 мм

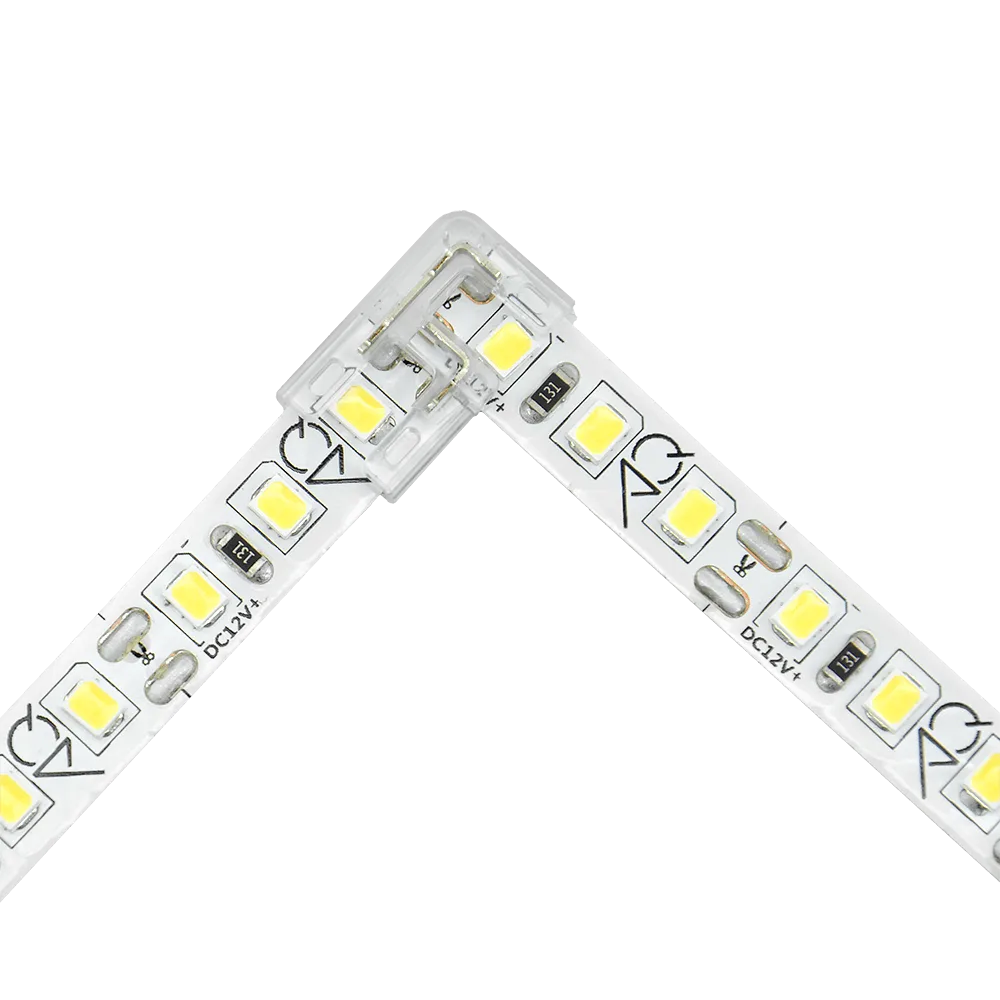

Коннектор AQ LINK с артикулом 15.0221 — соединительный элемент для светодиодной ленты размером 8 мм. Угловое исполнение удобно там, где трассу освещения требуется направить вдоль соседних сторон конструкции без резкого перегиба самой ленты. Такая задача встречается при организации мебельной подсветки, прокладке света по внутреннему контуру шкафа, полки, витрины или другой конструкции с изменением направления.

Модель относится к элементам системы мебельного освещения и рассчитана на напряжение 12–24 V. В характеристиках карточки также указаны мощность 48–96 W и степень защиты IP20. Эти параметры следует сопоставить с данными используемой ленты и источника питания. Коннектор не заменяет блок питания и сам по себе не определяет электрические параметры всей системы.

Назначение и сценарии применения

Основная задача модели — соединение участков LED-ленты 8 мм на поворотном участке трассы. Угловой соединитель помогает аккуратно организовать направление подсветки в корпусной мебели и других сухих внутренних пространствах. Для подбора остальных элементов системы удобно перейти в раздел мебельного освещения и согласовать коннектор с лентой, источником питания и соединительными проводами.

Степень защиты IP20 указывает на исполнение для условий, где не требуется защита от воды. Поэтому товар не следует выбирать для влажной зоны или открытой установки без дополнительного защищенного решения. Место соединения должно оставаться доступным для осмотра и не подвергаться натяжению, перегреву либо механической нагрузке.

Что подтверждено характеристиками

• Тип товара: коннектор для светодиодной ленты.
• Исполнение: угловое.
• Обозначение: AQ LINK.
• Артикул: 15.0221.
• Размер совместимой ленты: 8 мм согласно названию модели.
• Напряжение: 12–24 V.
• Мощность: 48–96 W по данным карточки.
• Степень защиты: IP20.
• Цвет: технический.

Совместимость и ограничения

Ширина 8 мм — важный, но не единственный критерий совместимости. До покупки нужно сопоставить форму соединителя с местом установки, ширину самой контактной площадки, расположение и количество контактов, а также электрическую схему ленты. Эти сведения нельзя определять только по общему обозначению размера. Если установленная лента уже имеется, полезно сравнить ее торец и контактные площадки с фотографиями товара.

Не следует считать значение 8 мм подтвержденной длиной корпуса: в названии товара оно относится к светодиодной ленте. Точные габариты коннектора, материал, допустимый ток и состав упаковки в доступных данных не указаны. При критичных ограничениях по месту монтажа эти параметры необходимо уточнить до оформления заказа.

Что проверить перед заказом

1. Убедиться, что фактический размер светодиодной ленты соответствует 8 мм.
2. Сравнить контактную конфигурацию ленты и коннектора по изображениям.
3. Проверить соответствие системы диапазону 12–24 V и указанной мощности 48–96 W.
4. Оценить свободное место для углового соединения и отсутствие натяжения ленты.
5. Учитывать IP20 и использовать изделие только в подходящих сухих условиях.
6. Уточнить количество изделий в единице продажи, если для проекта требуется несколько углов.

Характеристики модели

Практическая рекомендация

Перед монтажом обесточьте систему и выполните пробную примерку без усилия. Контактные участки должны быть чистыми, а лента — располагаться свободно, без натяжения и заломов. После соединения проверьте надежность фиксации и работу подсветки при кратковременном включении. Если контактная схема или размеры не совпадают, не пытайтесь устанавливать коннектор с усилием.

Коннектор AQ LINK 15.0221 подойдет для проекта, в котором требуется изменить направление прокладки совместимой светодиодной ленты 8 мм. Выбирать его следует по совокупности параметров: размеру и контактной схеме ленты, напряжению системы, условиям IP20 и доступному месту для углового соединения.
