Коннектор AQ LINK прямой универсальный для светодиодных лент 8 мм (5 шт в уп)

Прямой коннектор AQ LINK для ленты 8 мм

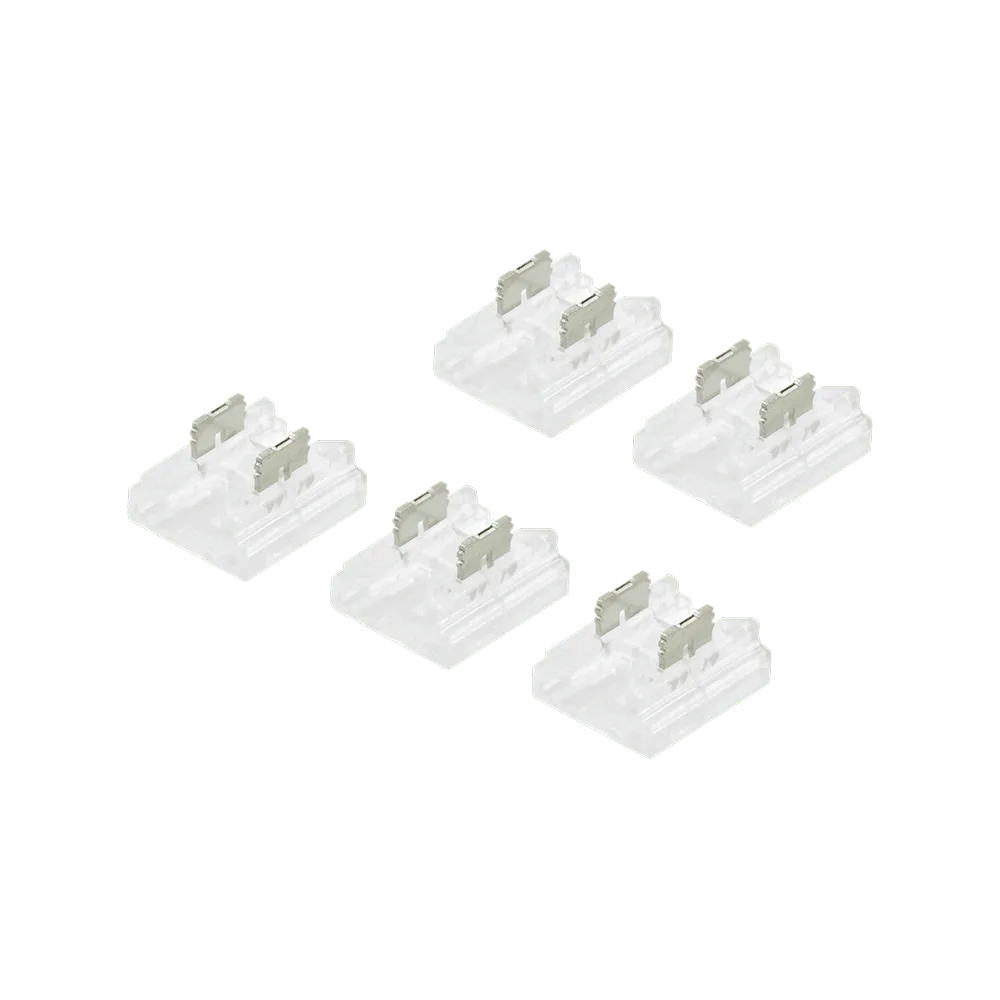

Коннектор AQ LINK 15.0272 — соединительный компонент для светодиодных лент шириной 8 мм. Прямое исполнение подходит для участков, где отрезки ленты требуется расположить на одной линии без формирования углового перехода. Товар поставляется упаковкой по 5 штук, поэтому его удобно выбирать для проекта с несколькими точками соединения либо для обслуживания уже смонтированной системы мебельного освещения.

Модель относится к компонентам для подключения света в мебели, нишах и других интерьерных конструкциях. В каталоге для нее указаны напряжение 12–24 V, диапазон мощности 48–96 W и класс защиты IP20. Эти значения следует рассматривать именно как параметры карточки товара: без отдельной технической документации нельзя приравнивать мощность к подтвержденной нагрузке одного соединения или самостоятельно рассчитывать по ней допустимый ток.

Назначение и сценарии применения

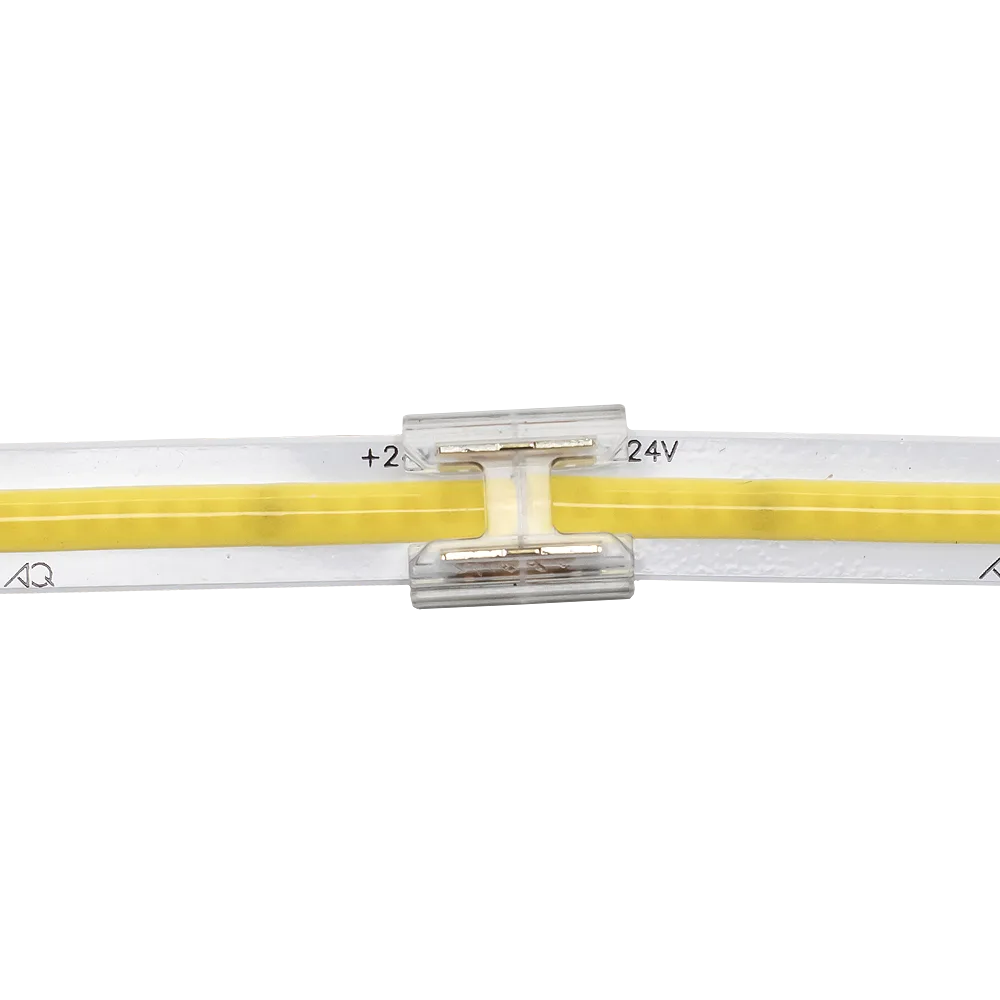

Прямой соединитель применяют, когда два совместимых участка светодиодной ленты должны продолжать общую линию подсветки. Такой сценарий встречается при организации света внутри шкафа, под полкой, в мебельной нише или вдоль рабочей поверхности. Коннектор является элементом электрической цепи, а не самостоятельным источником света: для готовой системы также необходимы подходящие лента, блок питания, проводка и другие предусмотренные проектом компоненты.

Подбирать соединительные элементы удобнее вместе с остальными товарами раздела мебельного освещения. Это помогает заранее согласовать напряжение источника питания, параметры ленты и схему размещения всех частей системы.

Что подтверждено в карточке

• Модель: AQ LINK.
• Артикул: 15.0272.
• Тип исполнения: прямой универсальный коннектор.
• Ширина ленты: 8 мм.
• Напряжение: 12–24 V.
• Мощность: в каталоге указано 48–96 W.
• Класс защиты: IP20.

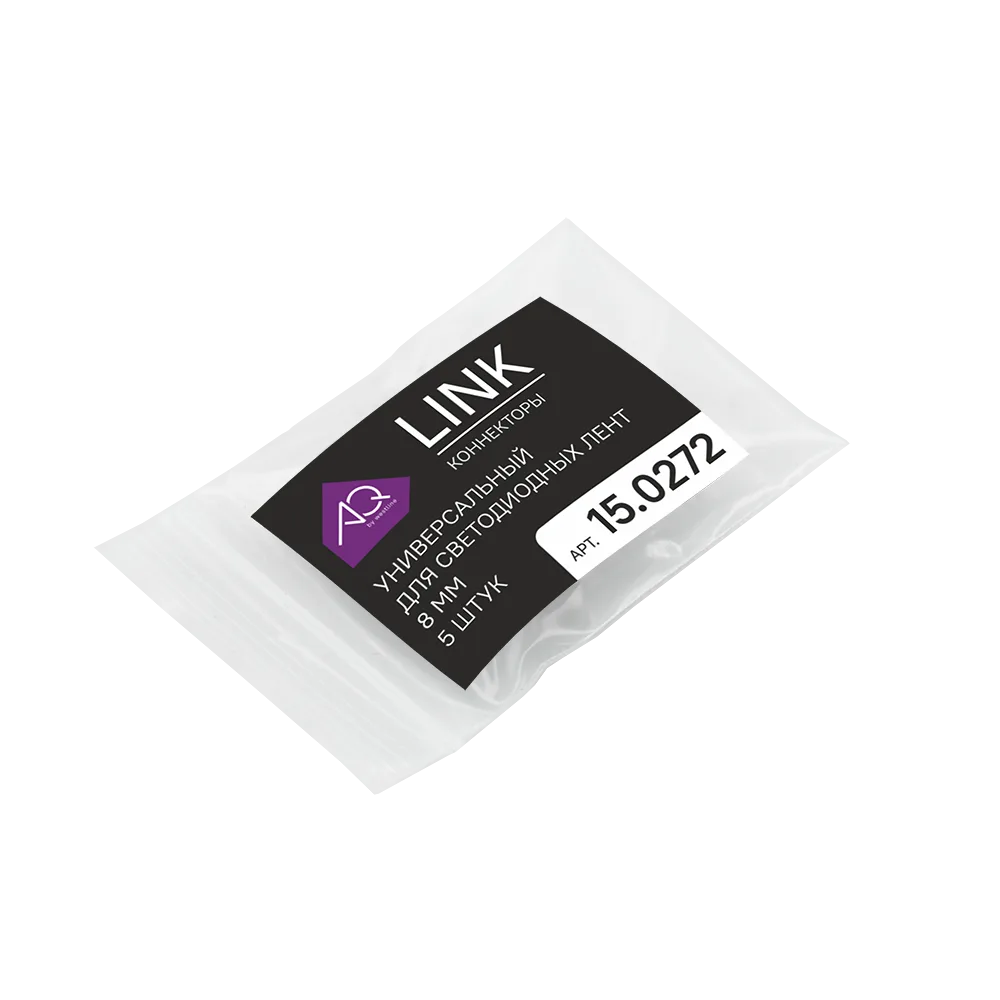

• Количество: 5 штук в упаковке.
• Цвет: технический.

Совместимость и ограничения

Обозначение «для лент 8 мм» подтверждает требование к ширине, но одной ширины недостаточно для окончательного выбора. До покупки необходимо сравнить число контактных площадок, их расположение и шаг с конструкцией коннектора на фотографиях товара. Также нужно проверить тип используемой ленты и полярность подключения. Совместимость с конкретной одноцветной, многоцветной или другой разновидностью ленты в исходных данных не заявлена, поэтому определять ее только по слову «универсальный» не следует.

Класс IP20 означает, что для товара не подтверждена защита от воды. Коннектор следует рассматривать как компонент для сухих внутренних условий, если документация всего проекта не устанавливает иное. Возможность установки с влагозащищенной лентой в оболочке также необходимо проверять отдельно: покрытие может влиять на геометрию соединения и доступ к контактным площадкам.

Что проверить перед заказом

1. Измерьте фактическую ширину светодиодной ленты и убедитесь, что она составляет 8 мм.
2. Сопоставьте количество, форму и расположение контактных площадок ленты с изображениями коннектора.
3. Проверьте, что рабочее напряжение системы находится в заявленном диапазоне 12–24 V.

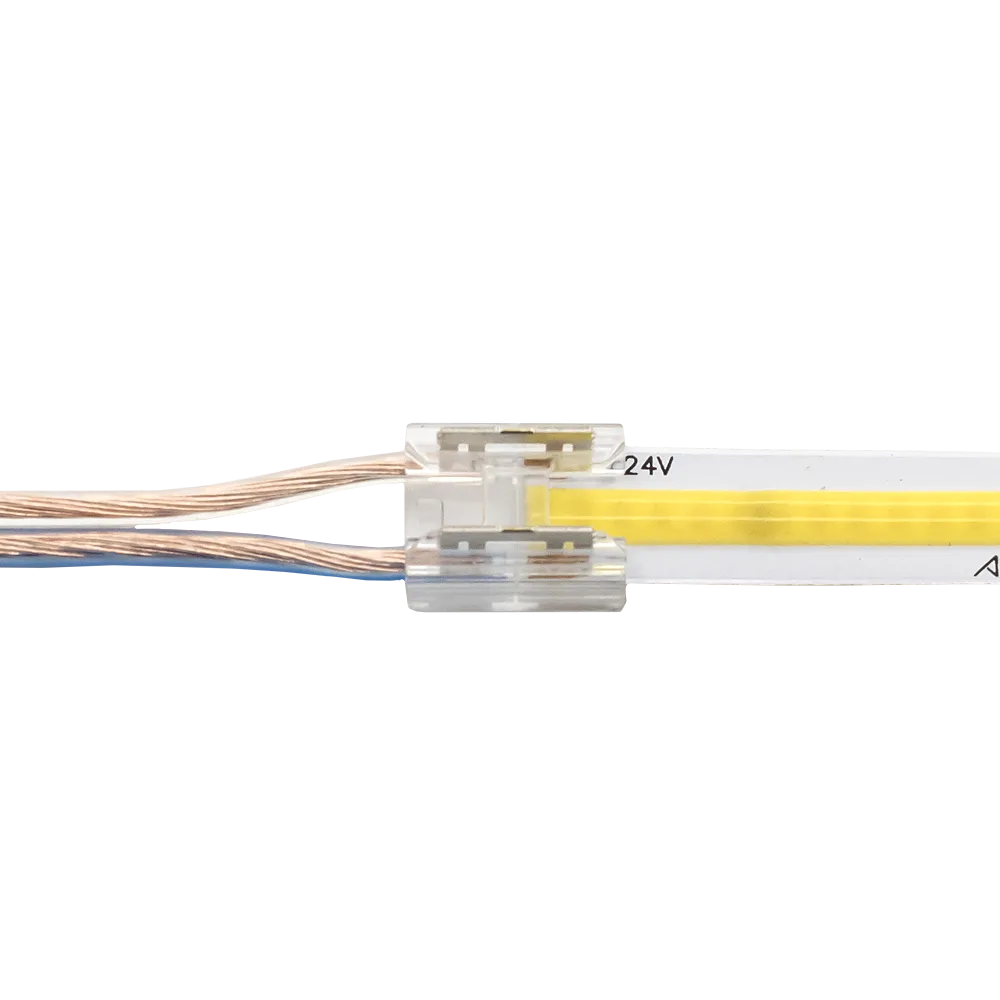

4. Убедитесь, что требуется именно прямое продолжение линии, а не угловой переход или соединение проводом.
5. Рассчитайте необходимое количество соединений: в одной упаковке находится 5 коннекторов.
6. Уточните допустимый ток и нагрузку по документации компонентов системы, поскольку эти параметры для одного соединения отдельно не подтверждены.

Характеристики

Практическая рекомендация

Перед установкой сначала соберите и проверьте соединение при отключенном питании. После подключения убедитесь, что контакт устойчив, полярность соблюдена, а лента работает равномерно. Не допускайте натяжения ленты и механической нагрузки на место соединения. Если геометрия контактов не совпадает или лента не фиксируется без усилия, использовать коннектор в такой комбинации не следует.

AQ LINK 15.0272 подойдет покупателю, которому нужен комплект из пяти прямых соединителей для ленты шириной 8 мм и системы на 12–24 V. Главные условия правильного выбора — совпадение контактной схемы, соответствие напряжения и эксплуатация с учетом класса IP20.
