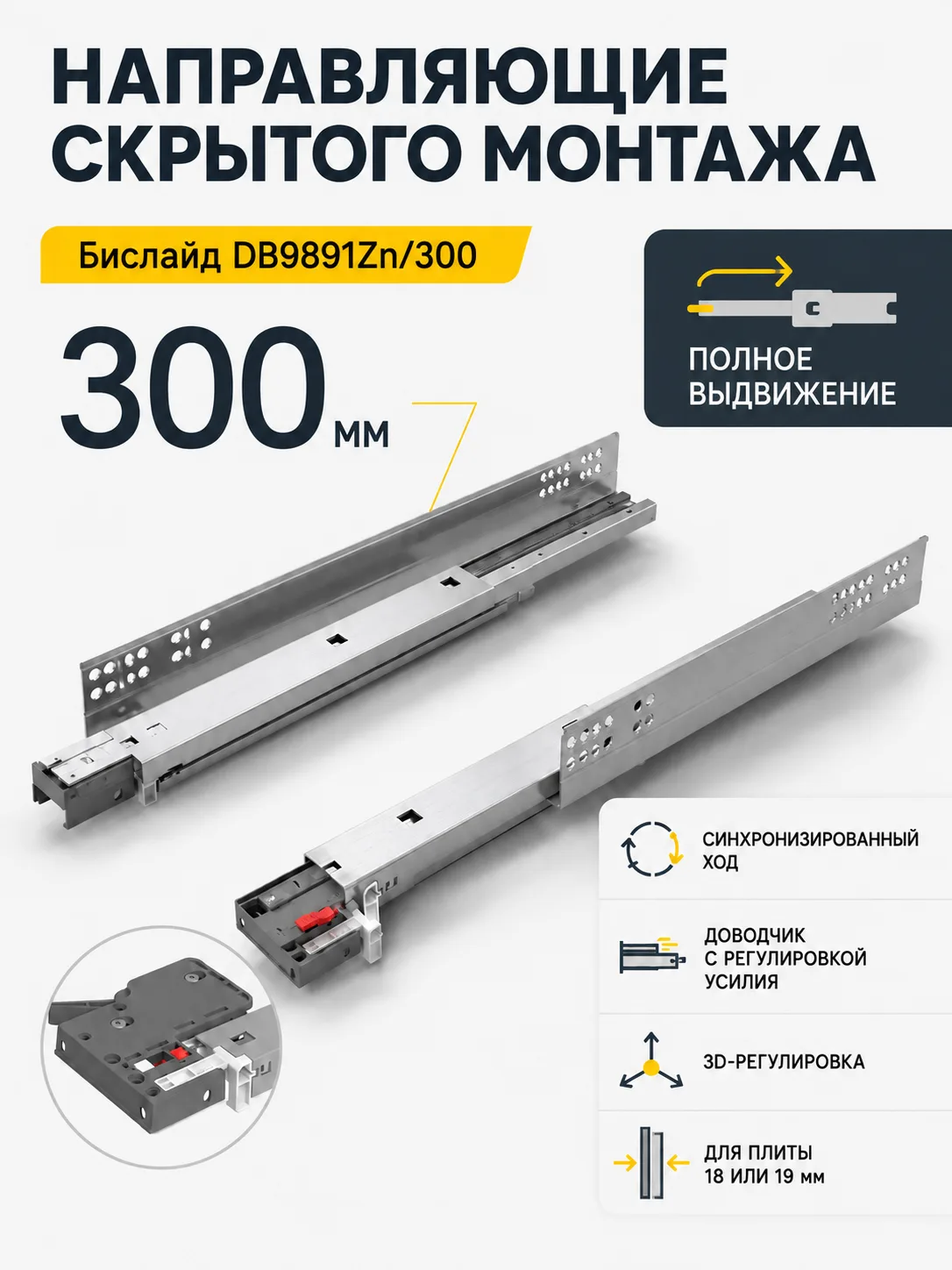

Направляющие скрытого монтажа Бислайд DB9891Zn/300
Бислайд DB9891Zn/300 — комплект направляющих скрытого монтажа длиной 300 мм для выдвижного мебельного ящика из плитного материала толщиной 18 или 19 мм. Модель обеспечивает полное выдвижение, синхронизированный ход, закрывание с доводчиком и 3D-регулировку положения ящика.
В комплект входят левая и правая направляющие, две клипсы и крепёж. Для установки необходимо использовать отдельную монтажную схему DB9891 для длины 300–350 мм.
| Серия | Бислайд DB9891 |
| Тип выдвижения | Полное |
| Цвет | Цинк |
| Регулировка | 3D |
| Размер | 300 мм |
| Синхронизация | Есть |
| Тип системы | Направляющие скрытого монтажа |
| Толщина плитного материала | 18 или 19 мм |
| Доводчик | Есть |
| Комплект направляющих | Левая и правая |
| Толкатель | Нет |
| Комплект клипс | Левая и правая |
| Крепёж | В комплекте |
| Ресурс движения | 100 000 циклов |
Направляющие скрытого монтажа Бислайд DB9891Zn/300
Бислайд DB9891Zn/300 — комплект направляющих длиной 300 мм для изготовления выдвижного мебельного ящика. Механизм располагается под дном, поэтому при открытом ящике направляющие менее заметны, чем системы бокового монтажа. Модель рассчитана на плитные материалы толщиной 18 или 19 мм и подходит для неглубоких ящиков в комодах, тумбах, шкафах и других корпусных модулях.
DB9891 обеспечивает полное выдвижение: содержимое ящика доступно по всей глубине. Синхронизация согласует движение правой и левой сторон, а встроенный доводчик завершает закрывание. Толкателя в этой модели нет, поэтому открывание выполняется обычным способом — за фасад или установленную ручку.
Регулировка и особенности работы
Положение установленного ящика можно корректировать в трёх направлениях. Для регулировки используются клипсы и подвижный задний крючок. Такая конструкция помогает выставить фасад относительно корпуса и соседних элементов мебели после сборки. Регулировку следует выполнять постепенно с обеих сторон, каждый раз проверяя равномерность зазоров и свободное движение ящика.
Доводчик оснащён механизмом «Адапт-авто», позволяющим менять усилие его пружины крестовой отвёрткой. Это полезно при настройке ящиков разного размера и массы фасада. Усилие корректируют небольшими шагами, не допуская заметного перекоса: после каждого изменения ящик несколько раз полностью открывают и закрывают.
Встроенная синхронизация может потребовать перевзвода после транспортировки. Перед окончательным монтажом каждую направляющую нужно контролируемо вытянуть до полного выдвижения, а затем повторно проверить плавность движения. Возможные щелчки во время перевзвода связаны с переходом элементов механизма в рабочее положение.
Комплект и область применения
В комплект входят левая и правая направляющие, левая и правая клипсы, а также крепёж. Парные элементы необходимо устанавливать на соответствующие стороны. Модель предназначена для одного мебельного ящика и применяется только парой.
Длина 300 мм подходит для неглубоких корпусов, однако одного совпадения номинальной длины недостаточно. Перед заказом измерьте доступную глубину корпуса, толщину деталей ящика и расположение будущих присадочных отверстий. Для сравнения с системами другой длины и конструкции удобно использовать раздел мебельные направляющие, учитывая способ монтажа, тип выдвижения и наличие доводчика.
Что проверить перед установкой
- Толщина плитного материала должна составлять 18 или 19 мм.
- Размеры корпуса и ящика должны соответствовать схеме DB9891 для длины 300–350 мм.
- Для коротких направляющих до 350 мм включительно минимальный отступ от дна корпуса до верхнего ряда присадочных отверстий составляет 39 мм.
- При разметке необходимо учитывать предусмотренный схемой зазор 2 мм между корпусом и направляющей.
- Левая и правая направляющие должны располагаться параллельно и на одном уровне.
- До фиксации фасада следует проверить полное выдвижение, закрывание доводчиком и отсутствие перекоса.
Не переносите монтажные размеры со схем DB9891 длиной 400–500 мм: у короткой версии 300 мм отличается положение присадки. Точные отверстия размечайте только по инструкции для диапазона 300–350 мм. Перед сверлением полезно выполнить пробную разметку и повторно проверить все расстояния.
Характеристики DB9891Zn/300
| Параметр | Значение |
|---|---|
| Тип изделия | Направляющие скрытого монтажа |
| Модель | DB9891Zn/300 |
| Серия | Бислайд DB9891 |
| Длина | 300 мм |
| Цвет покрытия | Цинк |
| Выдвижение | Полное |
| Доводчик | Есть, с регулировкой усилия «Адапт-авто» |
| Толкатель | Нет |
| Регулировка | 3D |
| Синхронизация | Есть |
| Толщина плитного материала | 18 или 19 мм |
| Ресурс движения | 100 000 циклов |
| Комплект | Две направляющие, две клипсы, крепёж |
Итог
Бислайд DB9891Zn/300 подходит для сборки неглубокого выдвижного ящика, когда требуются скрытый монтаж, полное выдвижение, синхронизированный ход и доводчик. Основные условия выбора — длина 300 мм, материал ящика толщиной 18 или 19 мм и возможность выполнить присадку по отдельной схеме для короткой версии. Точная разметка и последовательная 3D-регулировка помогут получить ровные фасадные зазоры и корректную работу механизма.
- Серия
- Бислайд DB9891
- Тип выдвижения
- Полное
- Цвет
- Цинк
- Регулировка
- 3D
- Размер
- 300 мм
- Синхронизация
- Есть
- Тип системы
- Направляющие скрытого монтажа
- Толщина плитного материала
- 18 или 19 мм
- Доводчик
- Есть
- Комплект направляющих
- Левая и правая
- Толкатель
- Нет
- Комплект клипс
- Левая и правая
- Крепёж
- В комплекте
- Ресурс движения
- 100 000 циклов
Как проверить и установить направляющие DB9891Zn/300
-
1
Проверьте размеры
Измерьте глубину корпуса и убедитесь, что толщина плитного материала ящика составляет 18 или 19 мм. Сопоставьте конструкцию корпуса со схемой DB9891 для длины 300–350 мм.
-
2
Осмотрите комплект
Разложите левую и правую направляющие, соответствующие клипсы и крепёж. Проверьте детали на отсутствие повреждений и не меняйте местами парные элементы.
-
3
Проверьте механизмы
До установки контролируемо вытяните каждую направляющую до полного выдвижения. Затем несколько раз проверьте движение и работу механизма без резких ударных нагрузок.
-
4
Выполните разметку
Перенесите монтажные размеры только из инструкции DB9891 для диапазона 300–350 мм. Проверьте минимальный отступ 39 мм и предусмотренный схемой зазор 2 мм до сверления.
-
5
Закрепите направляющие
Установите левую и правую направляющие параллельно, на одинаковой высоте и в соответствии со схемой. Используйте подходящий крепёж из комплекта, не перетягивая соединения.
-
6
Установите ящик
Соедините ящик с направляющими через клипсы и задние точки фиксации. Убедитесь, что обе стороны зафиксировались и ящик движется без перекоса.
-
7
Отрегулируйте положение
С помощью 3D-регулировки последовательно выровняйте фасад и зазоры. При необходимости небольшими шагами настройте усилие пружины доводчика крестовой отвёрткой.
-
8
Проверьте работу
Несколько раз полностью откройте и закройте ящик. Убедитесь в плавном ходе, полном выдвижении, срабатывании доводчика и отсутствии контакта фасада с корпусом.
