Направляющие скрытого монтажа Бислайд DB9891Zn/400

Направляющие скрытого монтажа Бислайд DB9891Zn/400

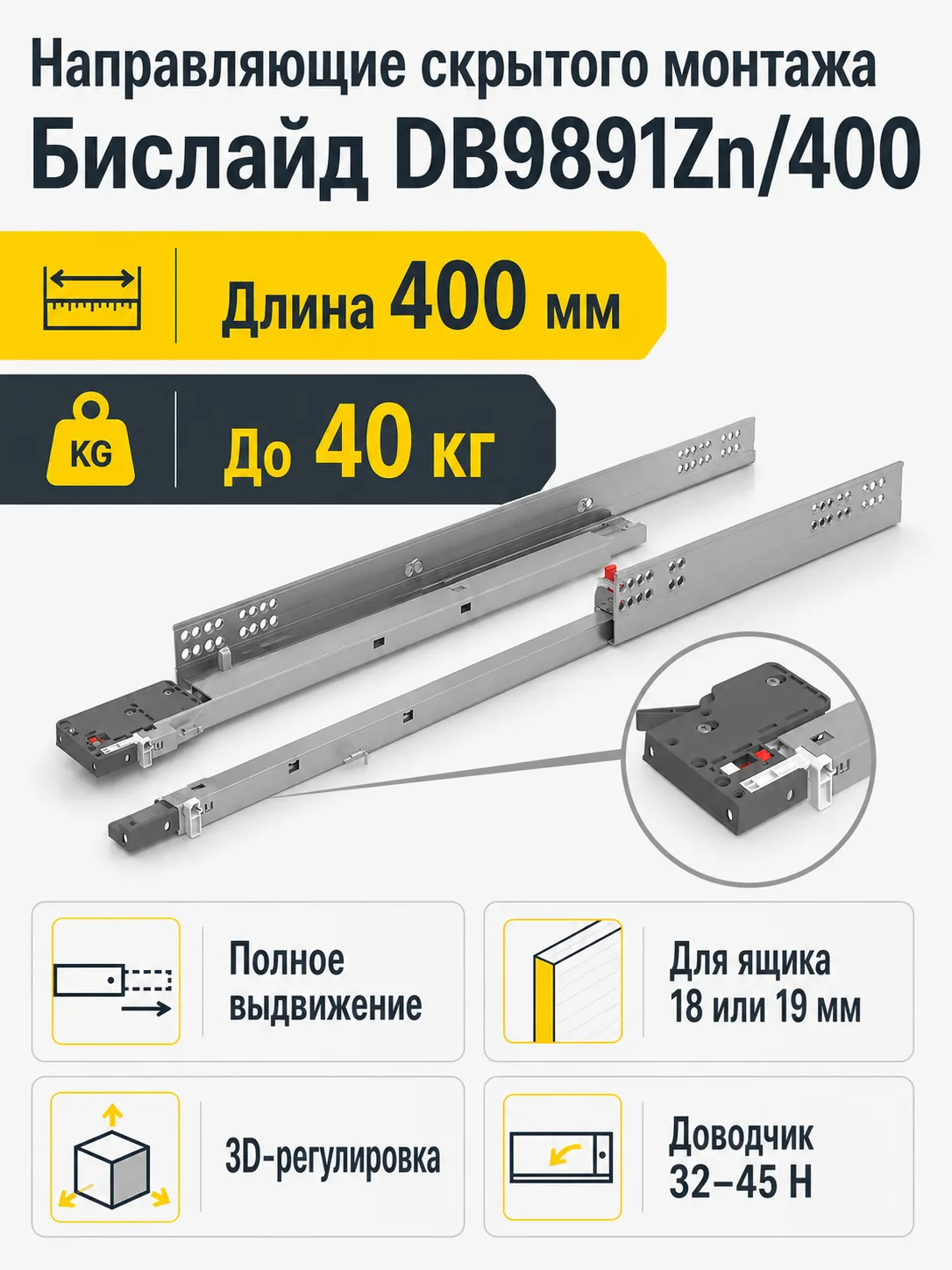

Бислайд DB9891Zn/400 — парный комплект направляющих длиной 400 мм для выдвижного мебельного ящика. Механизмы размещаются под дном, поэтому при открытом ящике основная часть фурнитуры остается скрытой. Модель рассчитана на изготовление ящиков из плитных материалов толщиной 18 или 19 мм и подходит для корпусной мебели, где важны полное выдвижение, регулируемое положение фасада и плавное закрывание.

Комплект можно использовать при сборке комода, тумбы, шкафа, рабочего стола, мебели для спальни, кабинета, гостиной, прихожей или ванной комнаты. Длина 400 мм должна соответствовать глубине ящика и доступному пространству внутри корпуса. Для подбора альтернативной длины или системы удобно сравнить другие мебельные направляющие, учитывая конструкцию ящика, способ открывания и предполагаемую нагрузку.

Функции и особенности модели

DB9891 относится к направляющим полного выдвижения: установленный ящик можно вывести из корпуса на всю предусмотренную системой длину. Синхронизация помогает согласовать работу левого и правого механизмов, а встроенный доводчик отвечает за контролируемое завершение закрывания. Толкателя у этой модификации нет, поэтому она предназначена для обычного ручного открывания за фасад или мебельную ручку.

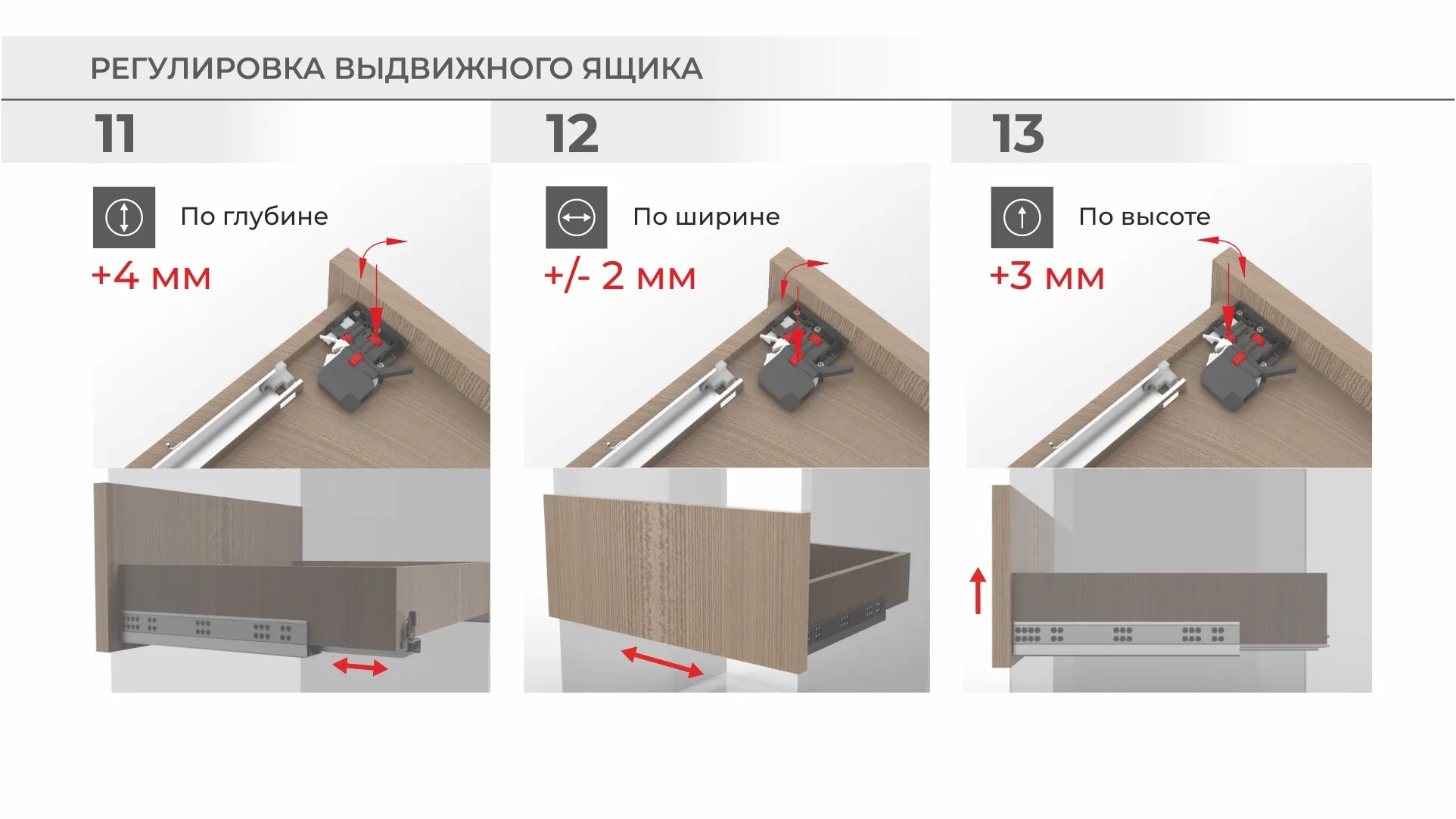

Положение установленного ящика корректируется в трех направлениях. Регулировка выполняется при помощи клипс и подвижного заднего крючка, позволяя точнее выставить фасад относительно корпуса и соседних элементов мебели. Механизм Адапт-авто дает возможность менять усилие пружины доводчика от 32 до 45 Н. Такая настройка полезна, если масса фасада, габариты ящика или распределение содержимого требуют более легкого либо более уверенного доведения.

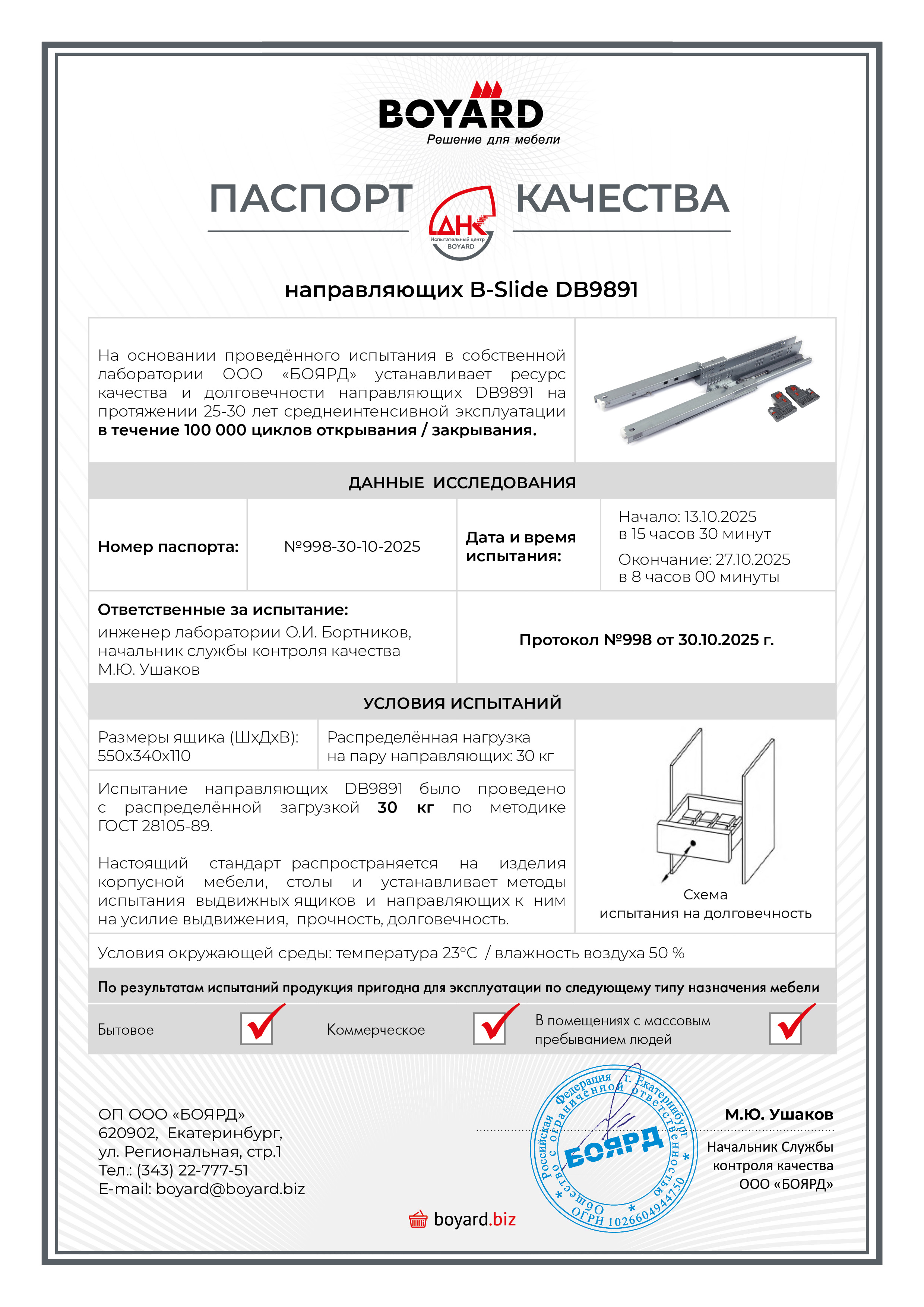

Для серии заявлена грузоподъемность до 40 кг, причем допустимое значение зависит от длины направляющих. При проектировании мебели следует учитывать не только массу содержимого, но и вес самого ящика и фасада. Ресурс механизма составляет 100 000 циклов движения при корректном подборе, монтаже и эксплуатации.

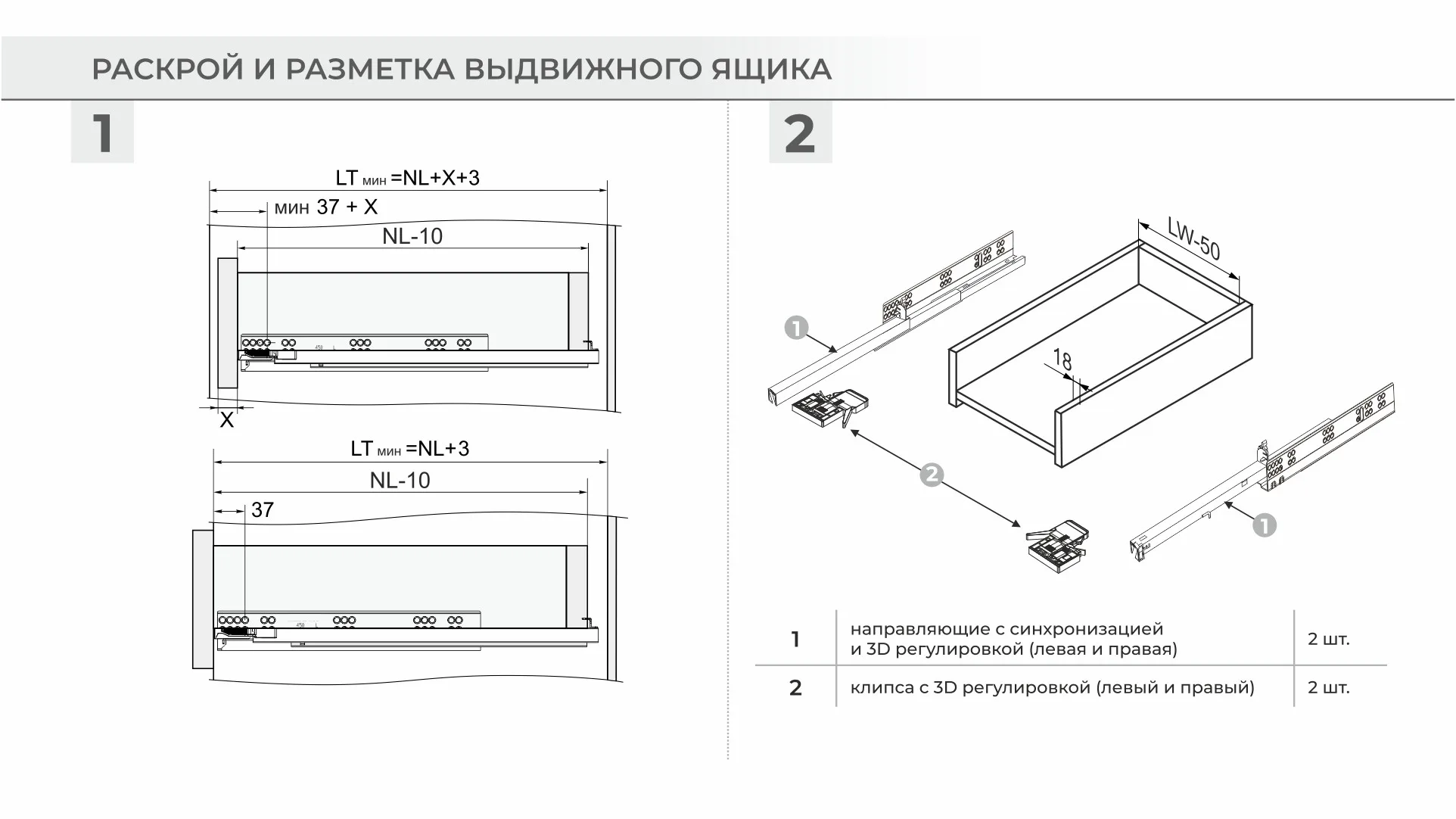

Комплектность

• левая и правая направляющие;
• левая и правая монтажные клипсы;
• необходимый крепеж.

Парная поставка позволяет собрать один выдвижной ящик. До начала работ разложите элементы по сторонам и убедитесь, что клипсы и направляющие не перепутаны местами.

Что проверить перед заказом

• номинальную длину механизма — 400 мм;
• доступную глубину мебельного корпуса и размеры проектируемого ящика;
• толщину плитных деталей ящика — 18 или 19 мм;

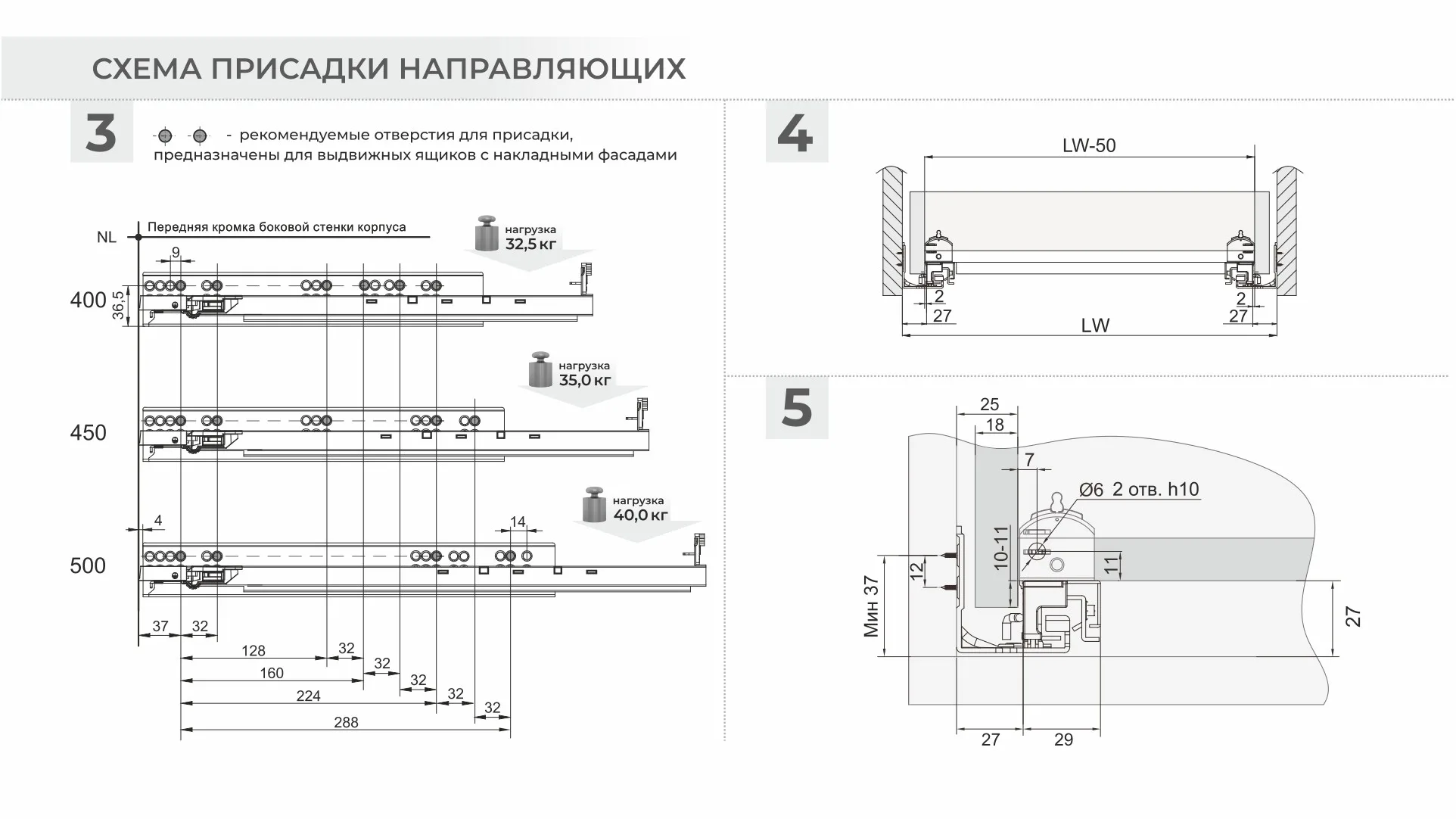

• соответствие присадки инструкции DB9891 для направляющих длиной 400–500 мм;
• массу ящика, фасада и содержимого с учетом допустимой нагрузки;
• наличие ручки или другого способа ручного открывания, поскольку толкатель отсутствует;
• зазоры вокруг фасада и возможность регулировки после установки.

Практические рекомендации по установке

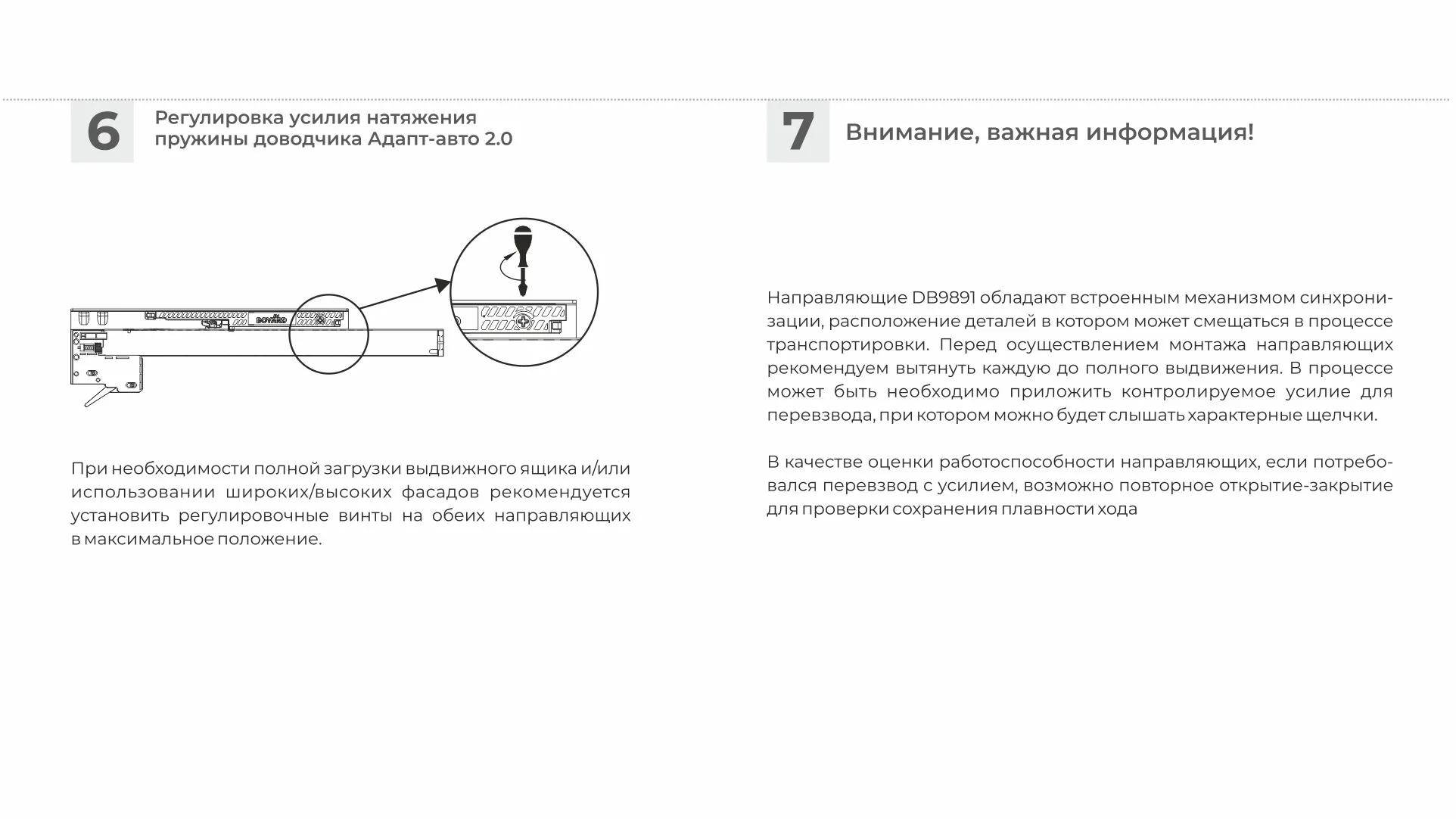

Перед разметкой изучите схему именно для DB9891 длиной 400–500 мм: короткие варианты серии 300–350 мм устанавливаются по другой схеме. Сначала полностью выдвиньте каждую направляющую. При транспортировке положение деталей встроенного механизма синхронизации может измениться; полное выдвижение помогает привести механизм в рабочее состояние. После этого несколько раз аккуратно проверьте ход без перекоса и заеданий.

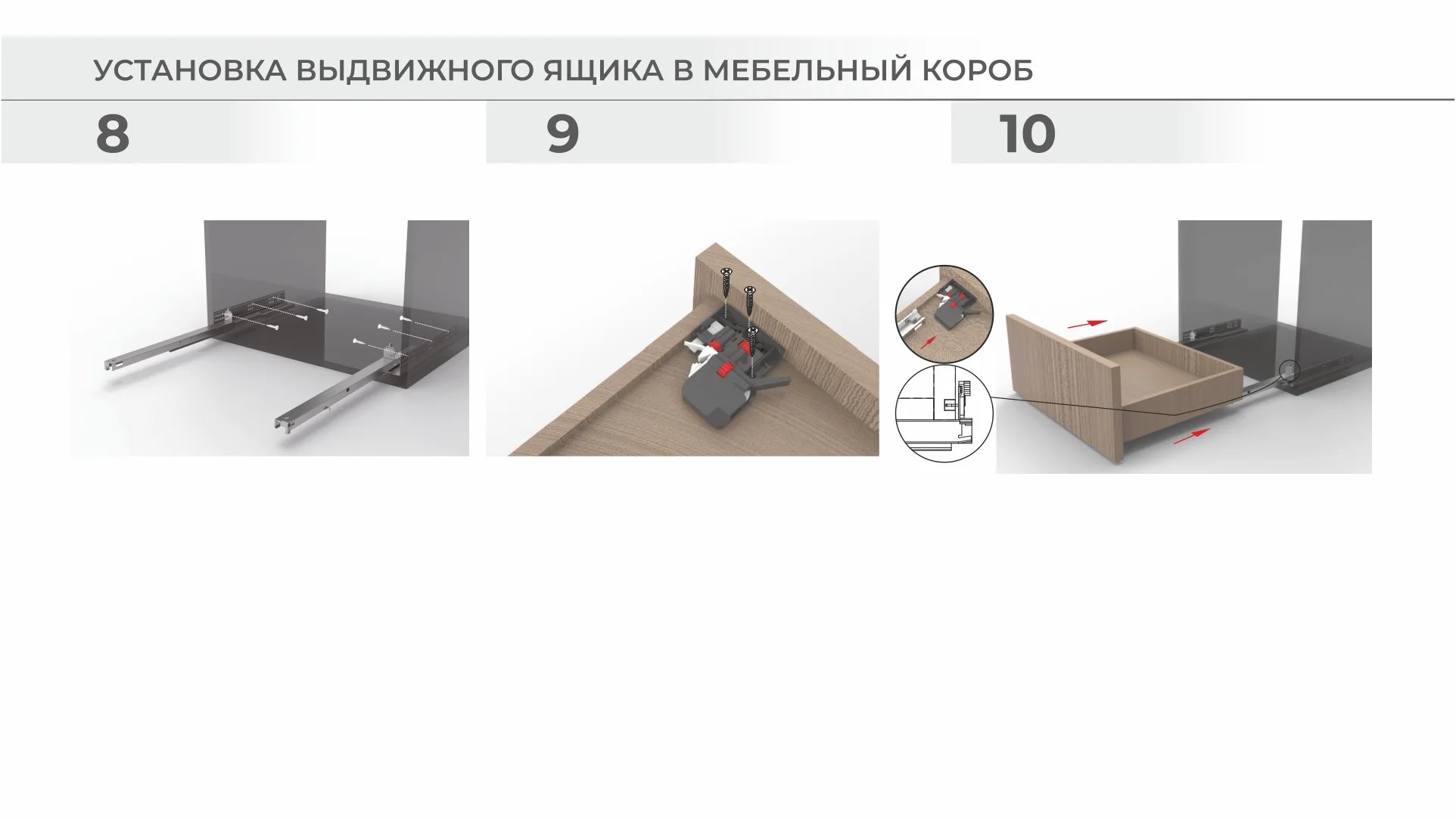

Размечайте левую и правую стороны корпуса симметрично, сохраняйте параллельность механизмов и используйте предусмотренные точки крепления. После фиксации ящика на клипсах проверьте зазоры фасада, плавность полного выдвижения и работу доводчика. Небольшие отклонения положения исправляйте штатной 3D-регулировкой. Усилие Адапт-авто настраивайте постепенно, оценивая закрывание с обычной рабочей нагрузкой.

Характеристики

Итог

DB9891Zn/400 подойдет для одного мебельного ящика длиной 400 мм, изготовленного из плитного материала толщиной 18 или 19 мм. Это решение для полного выдвижения с доводчиком, синхронизированным ходом и регулировкой фасада в трех направлениях. Корректная работа зависит от точной разметки по схеме 400–500 мм, параллельной установки пары и правильного расчета общей нагрузки.
