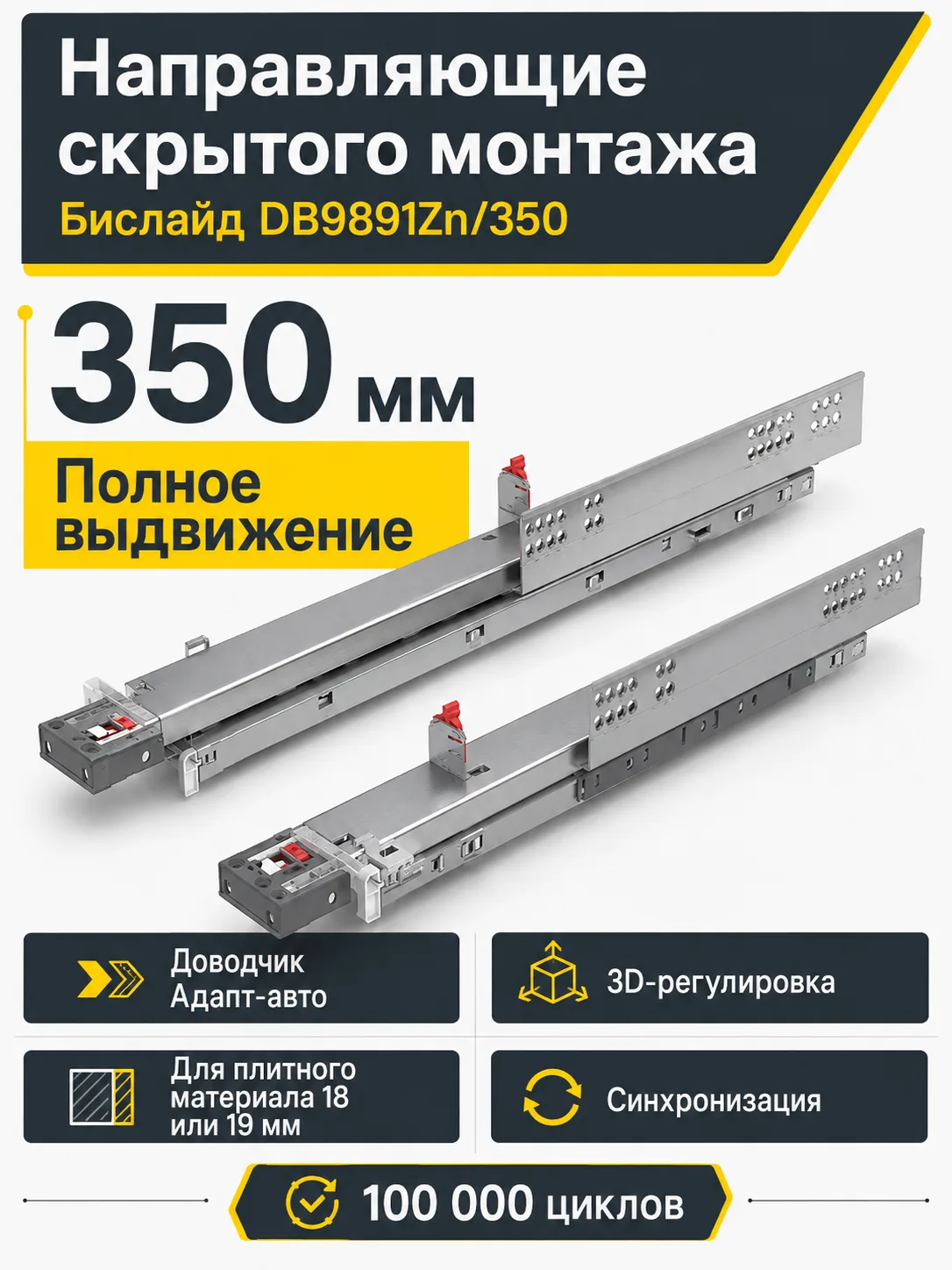

Направляющие скрытого монтажа Бислайд DB9891Zn/350

Направляющие Бислайд DB9891Zn/350 для выдвижного ящика

Бислайд DB9891Zn/350 — комплект направляющих скрытого монтажа номинальной длиной 350 мм. Он предназначен для сборки выдвижных мебельных ящиков из плитных материалов толщиной 18 или 19 мм. После установки направляющие располагаются под дном ящика, поэтому механизм не занимает заметного места на боковых стенках. Такой формат подходит для комодов, тумб, шкафов и других корпусных модулей, в которых требуется полный доступ к содержимому ящика.

Модель относится к системе полного выдвижения: ящик можно вывести из корпуса на рабочую длину направляющих. Синхронизация помогает согласовать движение левой и правой сторон, а встроенный доводчик завершает закрывание. Толкатель для открывания нажатием в этой модели не предусмотрен. При подборе других вариантов для мебельного проекта удобно сравнить конструкцию и размеры в разделе мебельные направляющие.

Регулировка и особенности работы

Положение установленного ящика можно корректировать в трех направлениях. Для этого используются клипсы и подвижный задний крючок. 3D-регулировка полезна при выравнивании фасада и компенсации небольших погрешностей сборки корпуса. Клипсовое соединение также позволяет снимать и возвращать ящик при обслуживании мебели.

Доводчик оснащен механизмом Адапт-авто с регулируемым усилием пружины. Регулировка позволяет согласовать работу закрывания с массой и конструкцией ящика в пределах возможностей системы. Выполнять ее следует после правильной установки и проверки свободного хода, не используя настройку для компенсации перекоса корпуса или неверной разметки.

Комплект и совместимость

В комплект входят левая и правая направляющие, левая и правая клипсы, а также необходимый крепеж. Перед заказом сравните номинальную длину 350 мм с глубиной корпуса и параметрами проектируемого ящика. Учитывайте толщину плитного материала: данная модель рассчитана на детали толщиной 18 или 19 мм. Также заранее проверьте расположение внутренних перегородок, задней стенки и других элементов, способных мешать перемещению ящика.

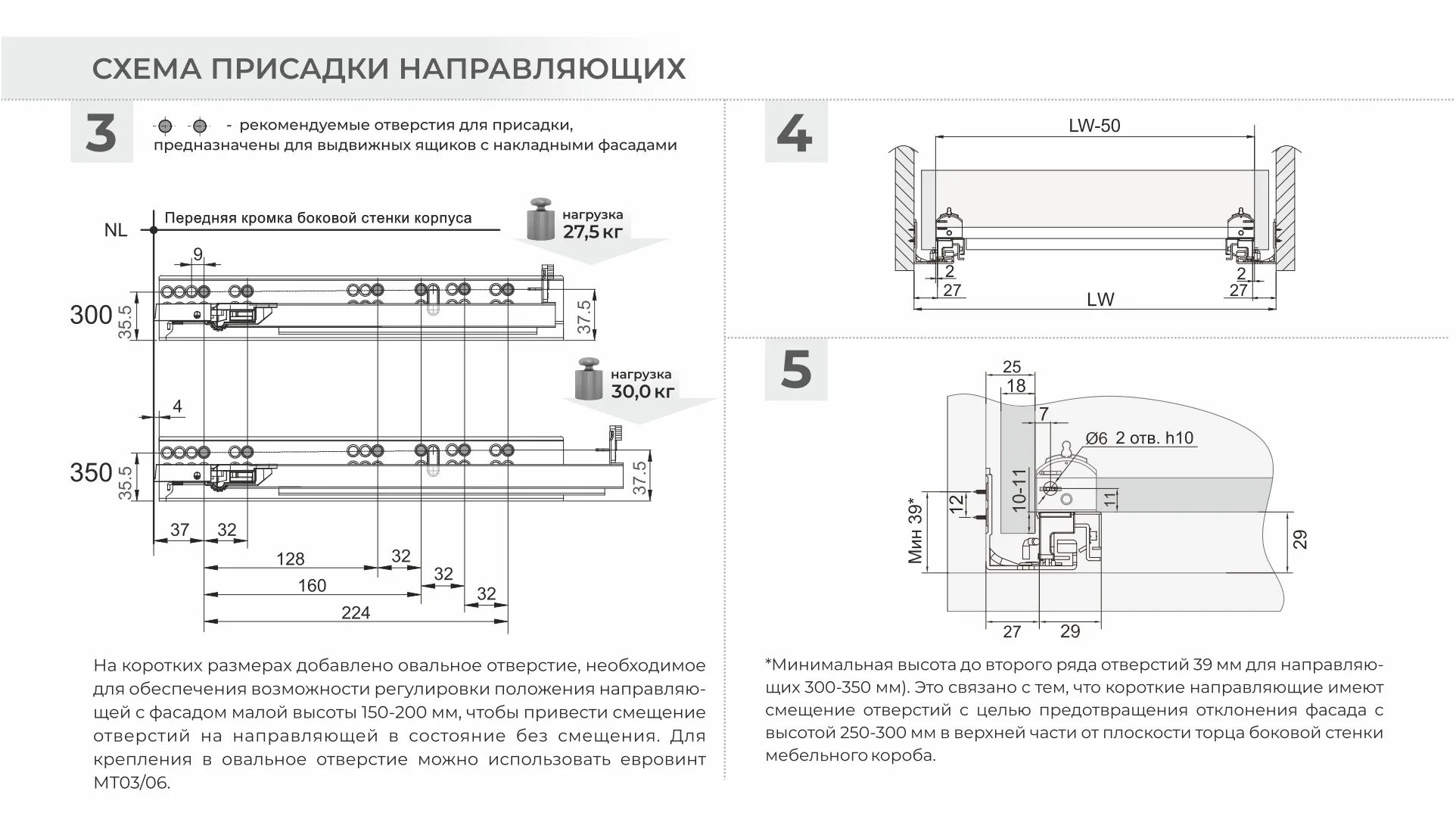

Для DB9891Zn/350 применяется инструкция, рассчитанная на короткие размеры 300–350 мм. Ее разметка отличается от схемы моделей длиной 400–500 мм. Для варианта 350 мм минимальное расстояние от дна мебельного корпуса до верхнего ряда присадочных отверстий направляющей составляет 39 мм. Соблюдение схемы помогает получить предусмотренный зазор 2 мм между корпусом и направляющей и правильно выставить фасад.

Практические рекомендации перед монтажом

• Сверьте SKU DB9891Zn/350, длину 350 мм и толщину деталей ящика.
• Используйте схему DB9891 для размеров 300–350 мм, не заменяя ее схемой длинных моделей.
• До разметки проверьте прямоугольность корпуса, параллельность боковин и доступное пространство под ящиком.
• Перед установкой полностью выдвиньте каждую направляющую. После транспортировки синхронизирующему механизму может потребоваться контролируемый перевзвод с характерными щелчками.
• После монтажа несколько раз плавно откройте и закройте пустой ящик, затем проверьте положение фасада и работу доводчика.
• Нагрузку размещайте равномерно и не используйте регулировки для устранения механического заедания.

Характеристики DB9891Zn/350

Итог

DB9891Zn/350 подходит для проекта, где нужны скрытый монтаж, длина 350 мм, полное выдвижение и плавное закрывание без функции открывания нажатием. Перед покупкой важно проверить глубину корпуса, толщину деталей ящика и возможность выполнить присадку по отдельной схеме для размеров 300–350 мм.
