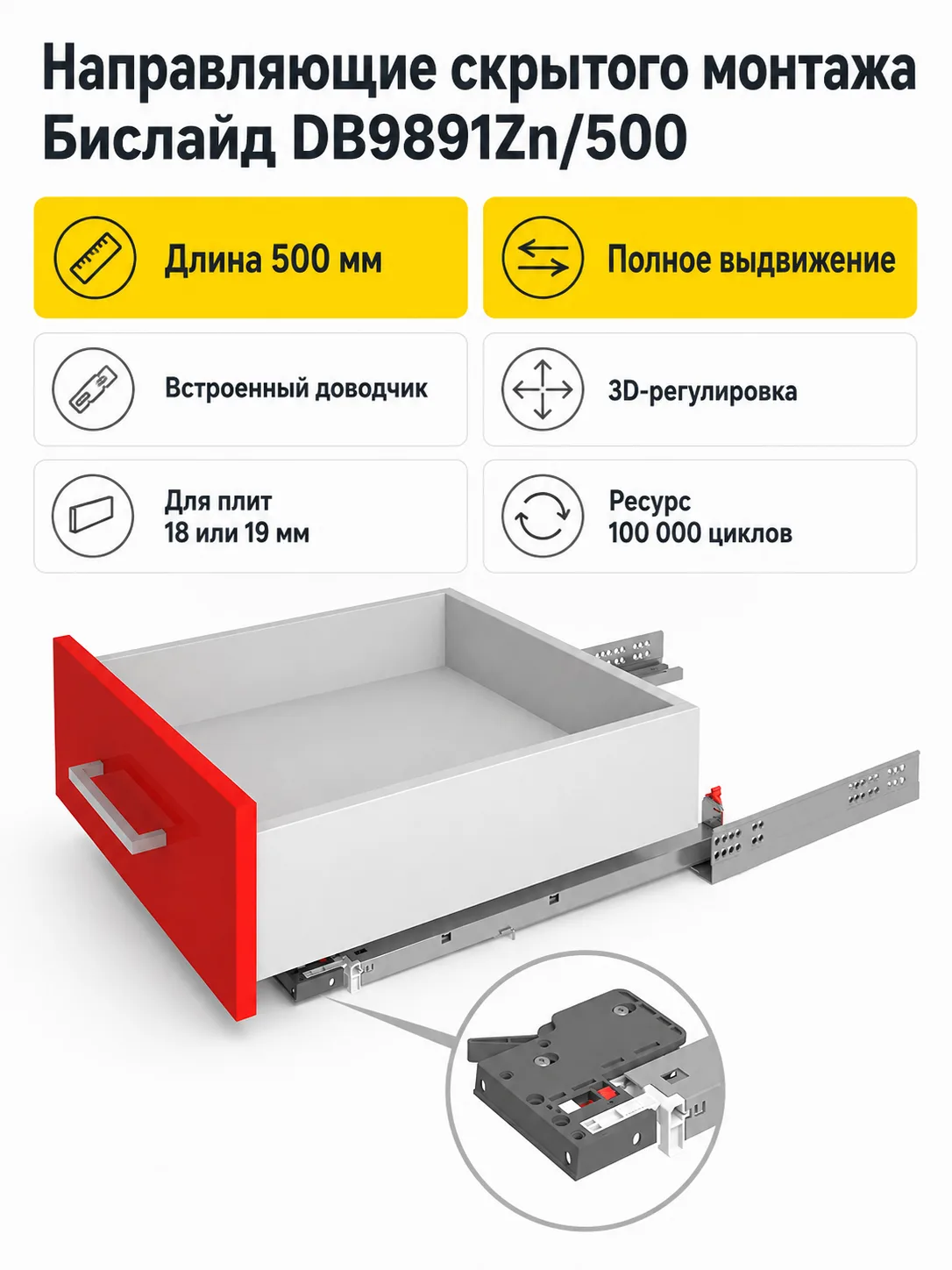

Направляющие скрытого монтажа Бислайд DB9891Zn/500

Направляющие скрытого монтажа Бислайд DB9891Zn/500

Бислайд DB9891Zn/500 — комплект направляющих длиной 500 мм для устройства полностью выдвижного мебельного ящика. Механизмы располагаются под дном, поэтому при открывании не занимают видимое место на боковинах ящика. Такое решение подходит для комодов, тумб, шкафов, гардеробных модулей и другой корпусной мебели, где важны аккуратный внешний вид, удобный доступ к содержимому и контролируемое закрывание фасада.

Модель относится к линейке DB9891 и рассчитана на мебель из плитных материалов толщиной 18 или 19 мм. Полное выдвижение упрощает доступ к задней части ящика, а синхронизация помогает левой и правой направляющим двигаться согласованно. Встроенный доводчик завершает закрывание без толкателя: для открывания используется ручка либо другой предусмотренный конструкцией фасада способ захвата.

Регулировка и особенности работы

Положение установленного ящика регулируется в трех направлениях. Для настройки используются клипсы и подвижные задние крючки, что позволяет точнее выставить фасад относительно корпуса и соседних элементов мебели. Регулировка полезна при окончательной сборке, когда требуется выровнять зазоры, высоту и положение фасада после установки ящика.

В механизме доводчика предусмотрена регулировка усилия пружины «Адапт-авто». Она позволяет подобрать усилие открывания с учетом размера ящика, массы фасада и распределения содержимого. Настройку выполняют крестовой отверткой после проверки свободного движения механизма. Чрезмерно увеличивать усилие без практической необходимости не следует.

Грузоподъемность линейки составляет до 40 кг и зависит от длины направляющих. Поэтому при проектировании ящика следует учитывать не только массу содержимого, но также вес фасада, дна и боковин. Для нагруженного ящика важны жесткость конструкции, точность геометрии и надежность крепежных точек. Ресурс механизма заявлен на уровне 100 000 циклов движения при корректном подборе, монтаже и эксплуатации.

Комплект и применение

В комплект входят левая и правая направляющие, соответствующие левая и правая клипсы, а также необходимый крепеж. Парные элементы следует устанавливать на свои стороны: перестановка левой и правой деталей нарушит геометрию и работу системы. Модель удобно рассматривать при подборе мебельных направляющих для ящика с монтажной глубиной, соответствующей механизму длиной 500 мм.

Перед заказом измерьте доступную глубину корпуса и проверьте толщину плитного материала. Сопоставьте конструкцию дна и боковин ящика с монтажной схемой DB9891 для длины 400–500 мм. Также учитывайте необходимое пространство для работы задних крючков, клипс и доводчика. Если направляющие подбираются на замену, одного совпадения длины недостаточно: сравните тип установки, положение присадки, геометрию ящика и способ фиксации.

Рекомендации по подготовке и установке

До разметки полностью выдвиньте каждую направляющую и убедитесь, что механизм движется по всей длине. После транспортировки элементы синхронизации могут потребовать аккуратного перевзвода; при контролируемом выдвижении возможны характерные щелчки. Затем несколько раз проверьте плавность хода без перекоса и заеданий.

Разметку выполняйте только по схеме для DB9891 длиной 400–500 мм: у коротких исполнений 300–350 мм расположение монтажных точек отличается. Обе стороны корпуса должны быть размечены симметрично и на одном уровне. После фиксации направляющих установите ящик на клипсы, проверьте зацепление задних крючков и только затем переходите к 3D-регулировке фасада. Финальная проверка включает несколько полных циклов открытия и закрытия без содержимого, а затем испытание с обычной рабочей нагрузкой.

Характеристики DB9891Zn/500

Итог

DB9891Zn/500 подойдет для выдвижного ящика глубиной под направляющие 500 мм, если конструкция выполнена из плитного материала толщиной 18 или 19 мм и требуется скрытый механизм с полным выдвижением и доводчиком. Точная разметка по схеме 400–500 мм и предварительная проверка геометрии ящика необходимы для ровного фасада, согласованного движения пары и корректной работы доводчика.
