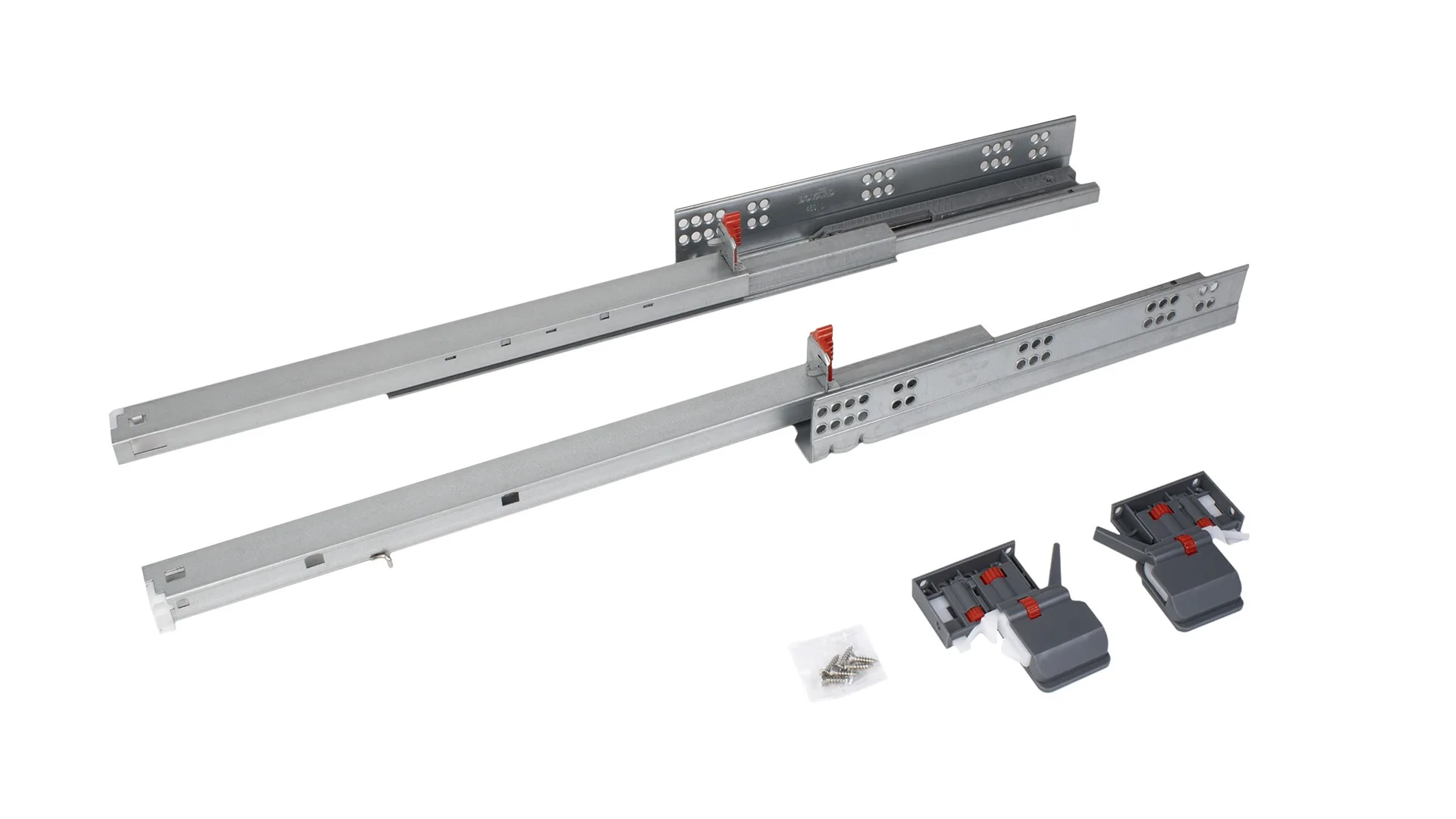

Направляющие скрытого монтажа В-Slide DB9991Zn/450

B-Slide DB9991 — направляющие скрытого монтажа полного выдвижения с 3D-регулировкой и синхронизацией. Реальная корректная и полноценная 3d-регулировка с помощью клипсы и подвижного заднего крючка позволит легко уточнить положение мебельного ящика или компенсировать возможные погрешности монтажа без применения доп. инструмента и без ухудшений параметров комфортного хода.

DB9991 оптимальны для создания удобных выдвижных ящиков в спальне и в кабинете, в гостиной и ванной, для габаритных комодов и загруженных модулей в прихожей, для мебели с низким цоколем.

Ключевые характеристики B-Slide DB9991:

• Синхронизированный комфортный ход.
• Полное выдвижение.
• Грузоподъёмность - до 40 кг (в зависимости от длины направляющих).
• 100 000 циклов движения.
• Лёгкий монтаж и демонтаж на клипсе.
• Механизм регулировки усилия пружины доводчика Adapt-auto позволяет адаптировать усилие открывания от 32N для малогабаритных лёгких выдвижных ящиков - до 45N для крупногабаритных нагруженных выдвижных ящиков

⠀

Adapt-auto — адаптивная регулировка усилия работы доводчика — уникальное технологическое решение BOYARD, которое позволяет легко и быстро «в домашних условиях» ослабить или усилить натяжение пружины доводчика. Опция Adapt-auto незаменима в случае нестандартной нагрузки, когда неглубокий ящик имеет высокий и тяжелый фасад, или же когда груз внутри ящика распределен ближе к фасаду. В случае многолетней активной эксплуатации мебели пружину доводчика можно подтянуть, и доводчик будет работать как в день установки направляющих. Усиливать или облегчать натяжение пружины пользователи мебели могут самостоятельно, выставив подходящее положение регулировочного винта в доводчике при помощи обычной крестовой отвертки.

Внимание, важная информация!
Направляющие DB9991 обладают встроенным механизмом синхронизации, расположение деталей в котором может смещаться в процессе транспортировки. Перед осуществлением монтажа направляющих рекомендуем вытянуть каждую до полного выдвижения. В процессе может быть необходимо приложить контролируемое усилие для перевзвода, при котором можно будет слышать характерные щелчки. В качестве оценки работоспособности направляющих, если потребовался перевзвод с усилием, возможно повторное открытие-закрытие для проверки сохранения плавности хода.

Схема установки DB9991 с короткой монтажной длиной 300-350 мм отличается от схемы установки размеров 400-500 мм. При нанесении разметки на корпус мебели чётко следуйте инструкции! Разница в монтаже коротких и больших длин заключается в значении min отступа от дна мебельного корпуса до верхнего ряда присадочных отверстий направляющей. У неглубоких моделей, до 350 мм включительно, это значение составляет min 39 мм. Установка по схеме позволяет достичь зазора в 2 мм между мебельным корпусом и направляющей. Именно корректный монтаж в соответствие со схемой позволяет избежать отклонения фасада с высотой 250-300 мм в верхней части от плоскости торца боковой стенки мебельного изделия.
