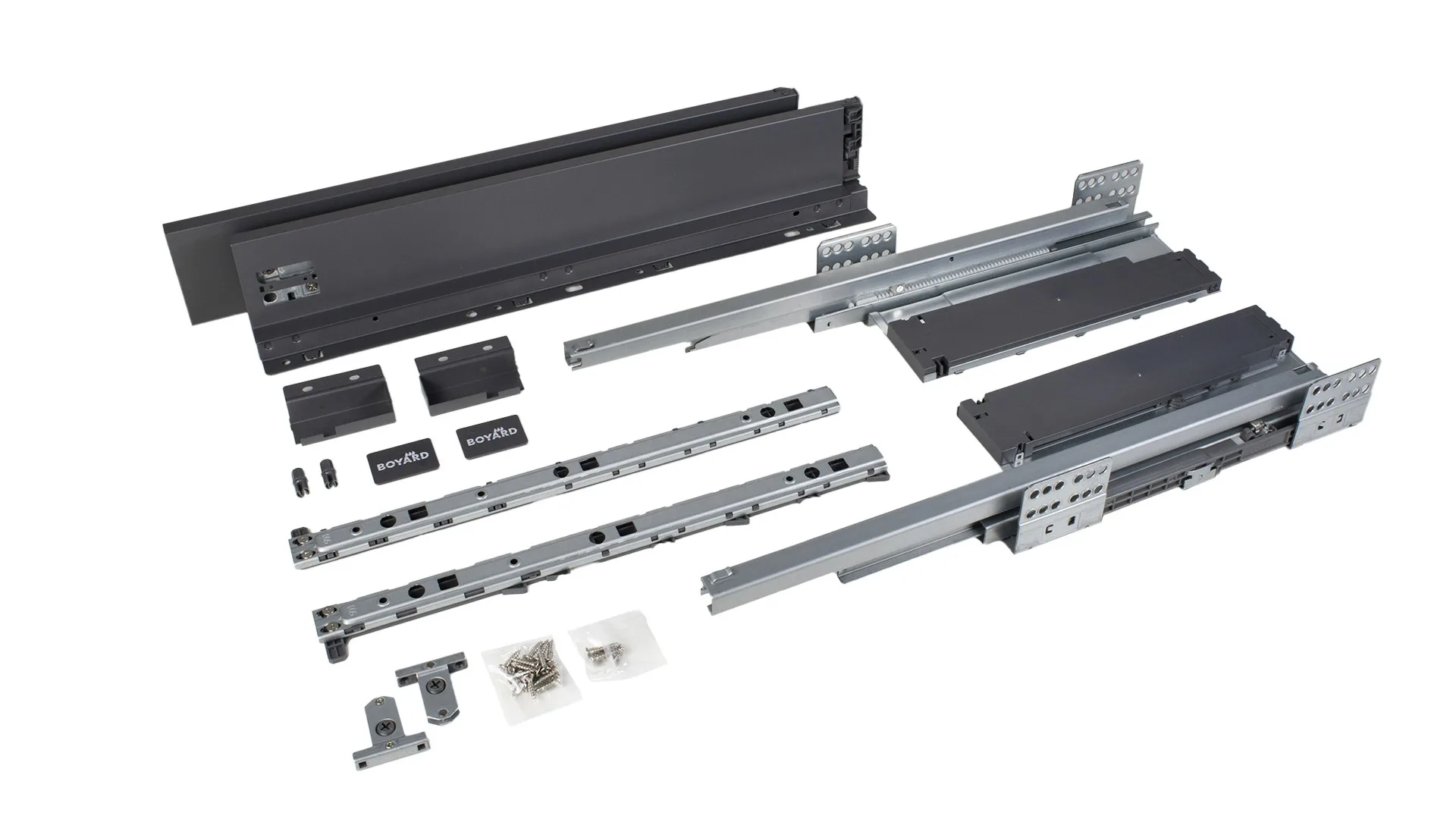

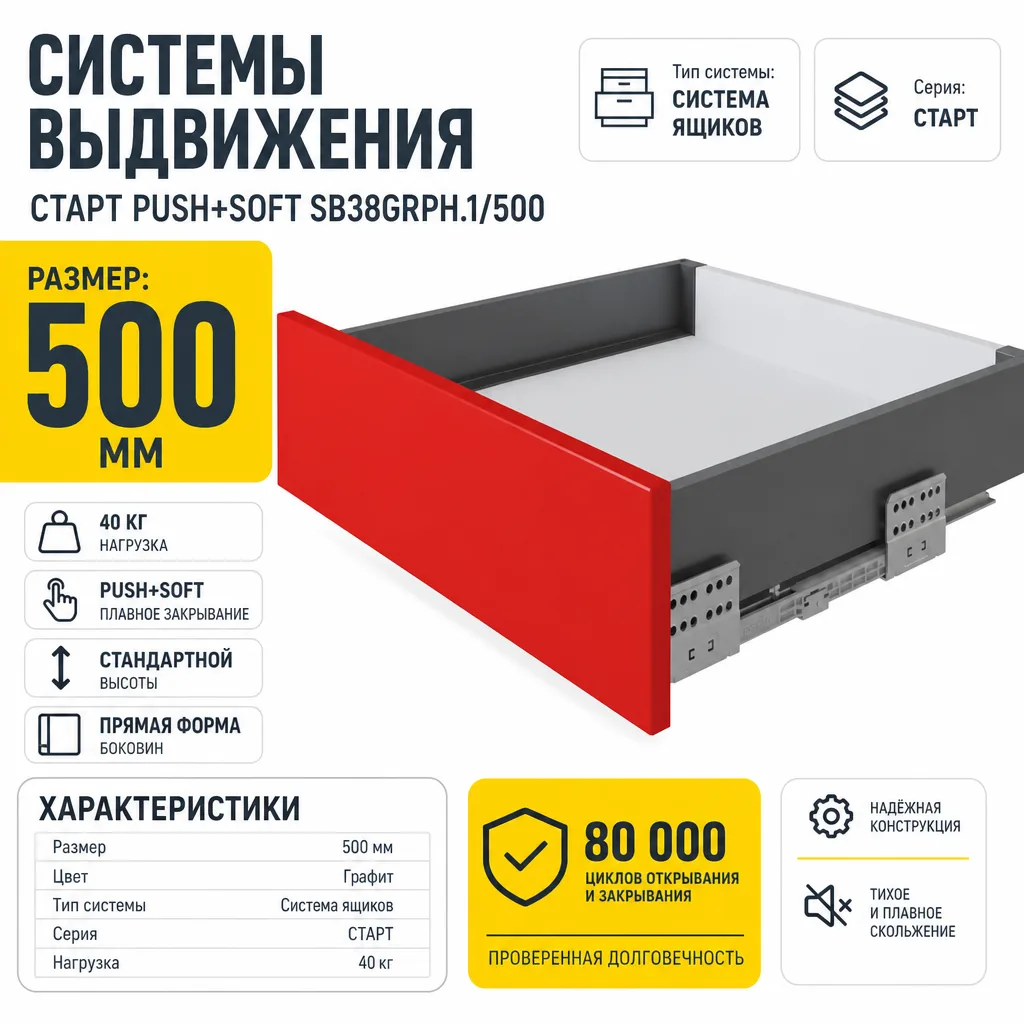

Системы выдвижения СТАРТ PUSH+SOFT SB38GRPH.1/500

СТАРТ PUSH+SOFT SB38 — комплект систем выдвижения для сборки выдвижного ящика с прямыми боковинами стандартной высоты 86 мм для мебели без ручек с открытием от нажатия и плавным доведением.

Для того, чтобы механизм PUSH+SOFT сработал корректно и обеспечил повторное открытие выдвижного ящика от нажатия на фасад, в уникальной конструкции системы имеется особая рейка с зубчатыми выступами для перевзвода механизма PUSH. Шаг зубчатых выступов равен 110 мм – именно на такое расстояние достаточно открыть мебельный модуль для срабатывания амортизатора и последующего открытия от нажатия.

В рейке ответной части механизма PUSH имеется регулировочный винт, который уточняет зазор между фасадом и краем боковых стенок корпуса в диапазоне от 4 до 6 мм (рекомендуемый оптимальный зазор — 5 мм.) Уточняя величину зазора, можно корректировать качество срабатывания механизмов PUSH при нажатии в разные точки фасада (при условии полного прожимания фасада пользователем на всю глубину зазора).

Регулировочный винт в механизме PUSH корректирует параметр усилия на открывание, который зависит от весогабаритных характеристик выдвижного модуля и степени его загрузки.

СТАРТ PUSH+SOFT допускает регулировку фасада по ширине и высоте на +/- 1,5 мм.

Направляющие системы СТАРТ PUSH+SOFT SB38 оснащены зубчато-реечным механизмом синхронизации, обеспечивающим бесшумный и равномерный ход без перекосов при движении.

Системы СТАРТ PUSH+SOFT SB38 чаще всего используют в производстве современной кухонной мебели и мебели для ванной комнаты: в модулях с высотой боковых стенок 86 мм (минимальная высота проёма 120 мм) удобно хранить столовые приборы, небольшие/невысокие упаковки продуктов, предметы личной гигиены.

Для сборки выдвижного мебельного ящика на базе СТАРТ PUSH+SOFT SB38 необходимо самостоятельно изготовить фасад, заднюю стенку и дно мебельного ящика. Дополнительные рейлинги позволяют увеличить полезную высоту боковых стенок выдвижного ящика. Рейлинги и держатели к ним приобретаются отдельно.

При создании габаритных мебельных ящиков шириной от 600 мм рекомендуется использовать поворотно-синхронизирующую трубку SBS12. Держатели для трубки представлены в комплекте СТАРТ PUSH+SOFT, а SBS12 приобретается отдельно.

Внимание, важная информация!
Раскрой СТАРТ PUSH+SOFT идентичен раскрою других модификаций СТАРТ (SOFT или PUSH) за исключением одного параметра: в данной модификации расстояние от нижней плоскости до присадки под установку механизма PUSH или механизма PUSH с трубкой синхронизации (при создании широких выдвижных мебельных модулей) составляет 38 мм.

Внимание, важная информация!
Сборка выдвижного ящика СТАРТ PUSH+SOFT проводится по аналогии со сборкой других типов СТАРТ, за исключением одного момента: при креплении боковины ко дну выдвижного ящика необходимо дополнительно прикрепить рейку ответной части механизма PUSH через пластину крепления боковой стенки. Для простоты процесса на рейке предусмотрены специальные выступы, которые входят в отверстия пластины боковой стенки.
