Системы выдвижения СТАРТ PUSH+SOFT SB41GRPH.1/450

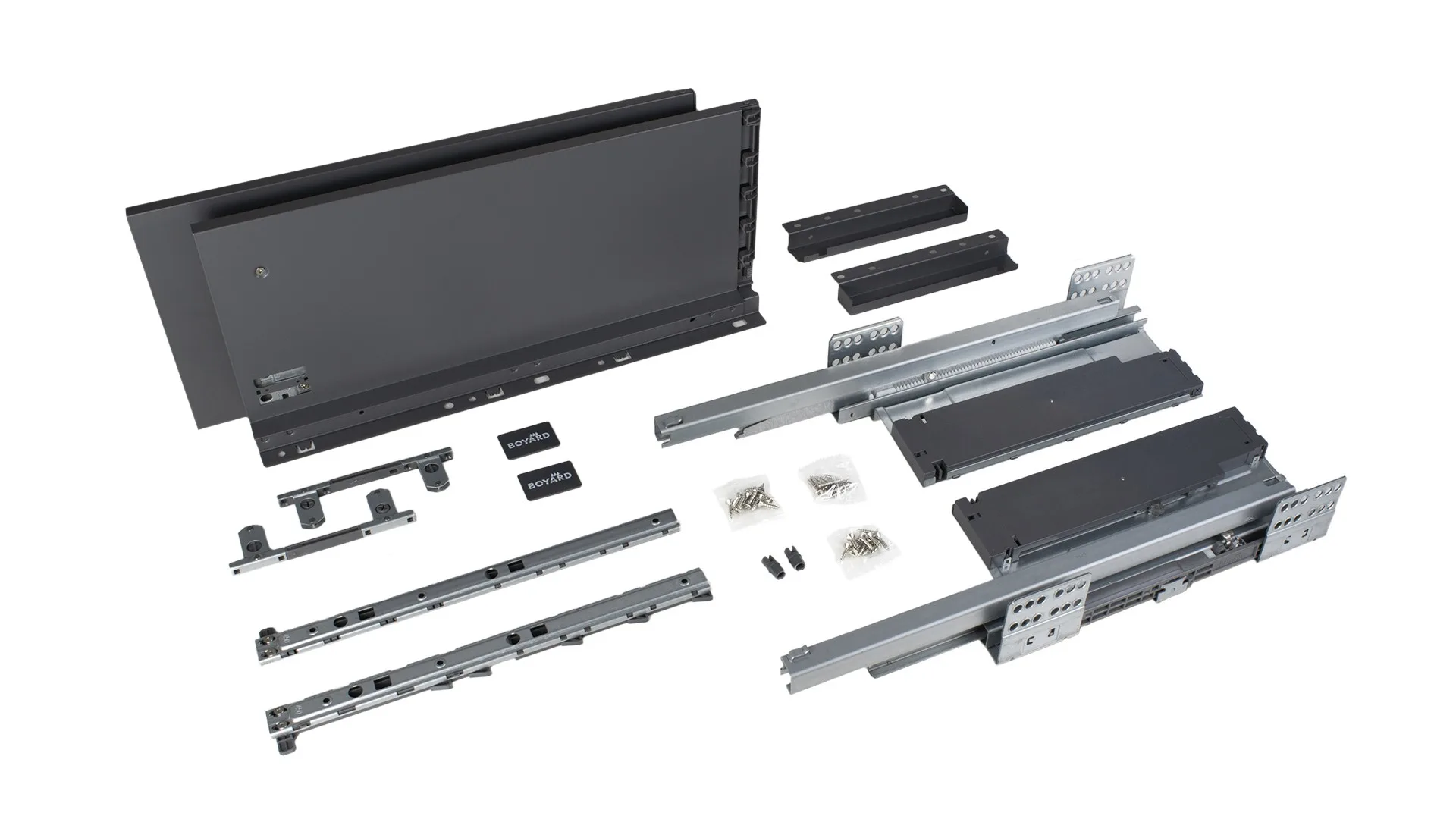

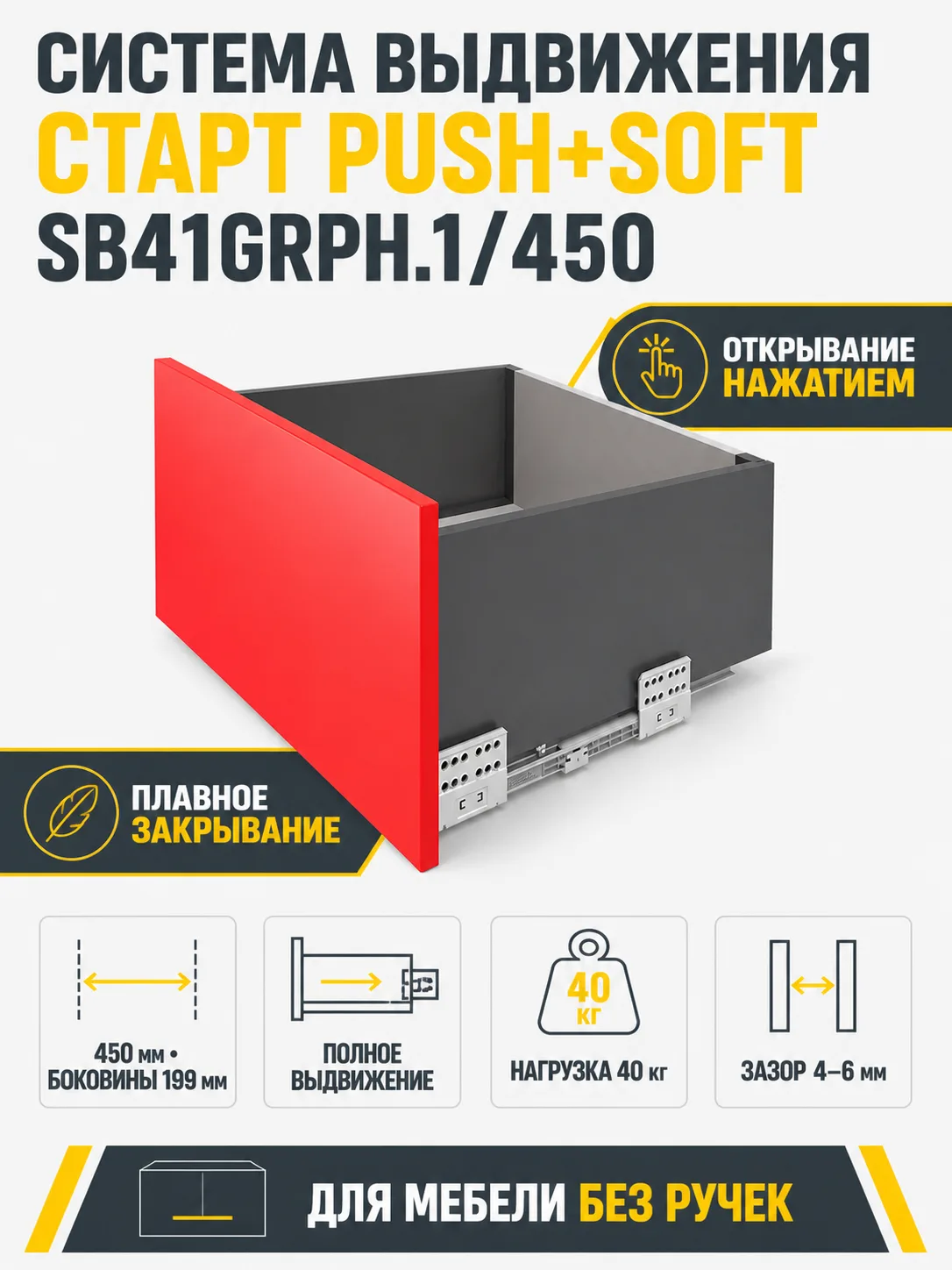

СТАРТ PUSH+SOFT SB41 — комплект систем выдвижения для сборки экстра-высокого выдвижного ящика с прямыми боковинами высотой 199 мм для мебели без ручек с открытием от нажатия и плавным доведением.

Для того, чтобы механизм PUSH+SOFT сработал корректно и обеспечил повторное открытие выдвижного ящика от нажатия на фасад, в уникальной конструкции системы имеется особая рейка с зубчатыми выступами для перевзвода механизма PUSH. Шаг зубчатых выступов равен 110 мм – именно на такое расстояние достаточно открыть мебельный модуль для срабатывания амортизатора и последующего открытия от нажатия.

В рейке ответной части механизма PUSH имеется регулировочный винт, который уточняет зазор между фасадом и краем боковых стенок корпуса в диапазоне от 4 до 6 мм (рекомендуемый оптимальный зазор — 5 мм.) Уточняя величину зазора, можно корректировать качество срабатывания механизмов PUSH при нажатии в разные точки фасада (при условии полного прожимания фасада пользователем на всю глубину зазора).

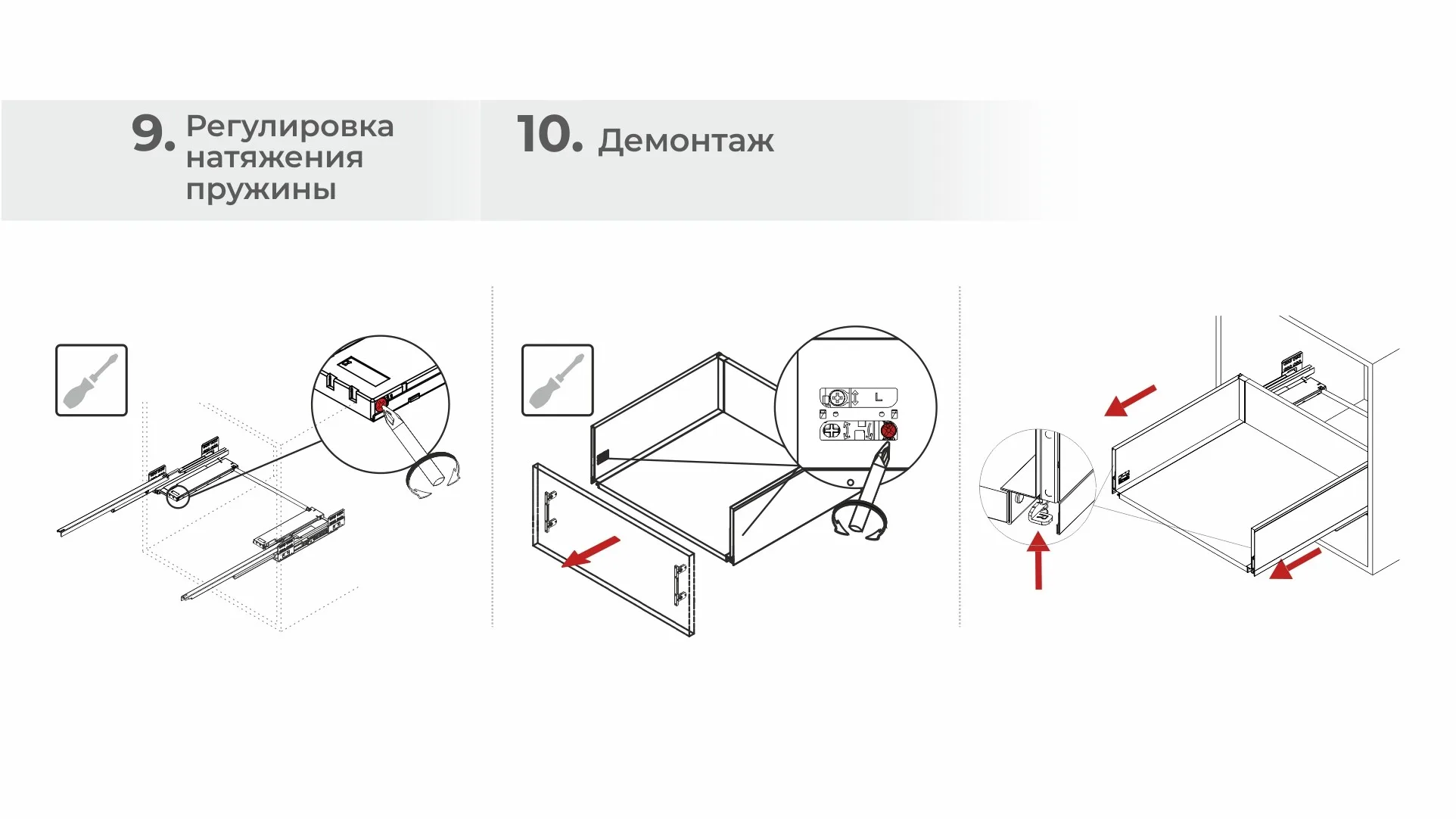

Регулировочный винт в механизме PUSH корректирует параметр усилия на открывание, который зависит от весогабаритных характеристик выдвижного модуля и степени его загрузки.

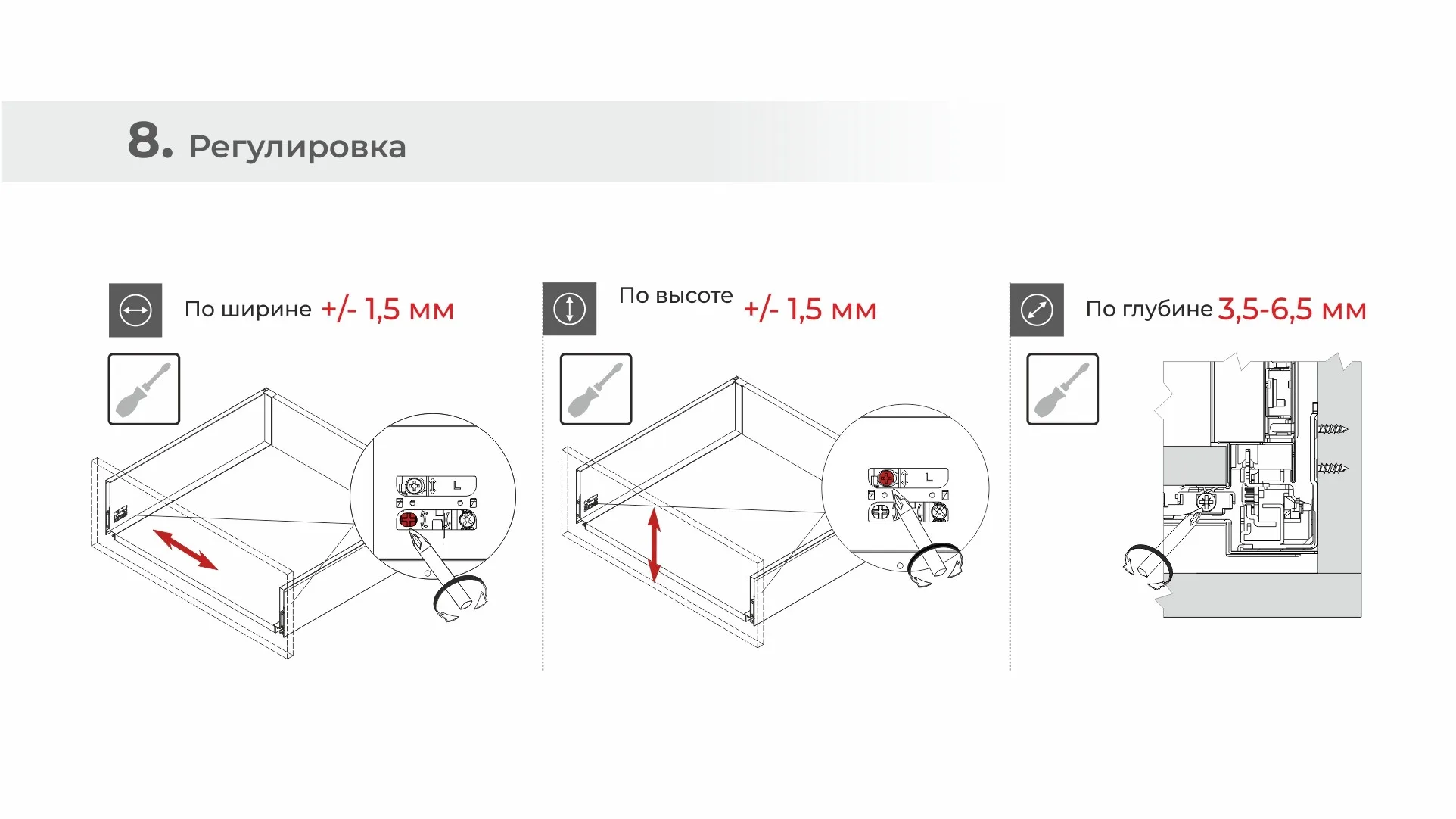

СТАРТ PUSH+SOFT допускает регулировку фасада по ширине и высоте на +/- 1,5 мм.

Направляющие системы СТАРТ PUSH+SOFT SB41 оснащены зубчато-реечным механизмом синхронизации, обеспечивающим бесшумный и равномерный ход без перекосов при движении.

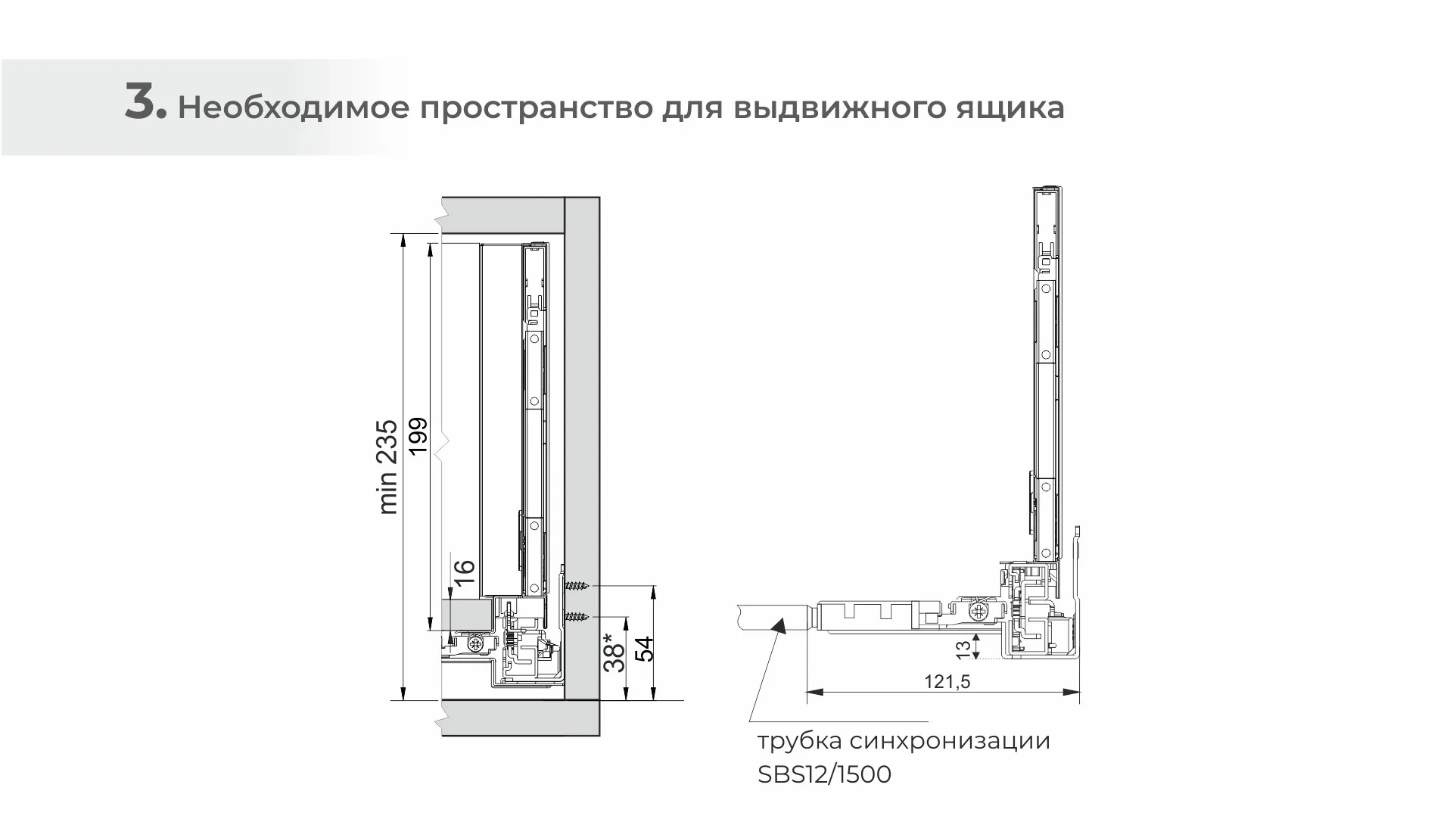

Системы СТАРТ PUSH+SOFT SB41 чаще всего используют в производстве современной кухонной мебели и мебели для ванной комнаты: в модулях экстра-высоты с боковыми стенками 199 мм (минимальная высота проёма 235 мм) удобно хранить крупную посуду, жаровни, бытовую технику, кухонный инвентарь, упаковки продуктов или текстиль.

Для сборки выдвижного мебельного ящика на базе СТАРТ PUSH+SOFT SB41 необходимо самостоятельно изготовить фасад, заднюю стенку и дно мебельного ящика. Дополнительные рейлинги позволяют увеличить полезную высоту боковых стенок выдвижного ящика. Рейлинги и держатели к ним приобретаются отдельно.

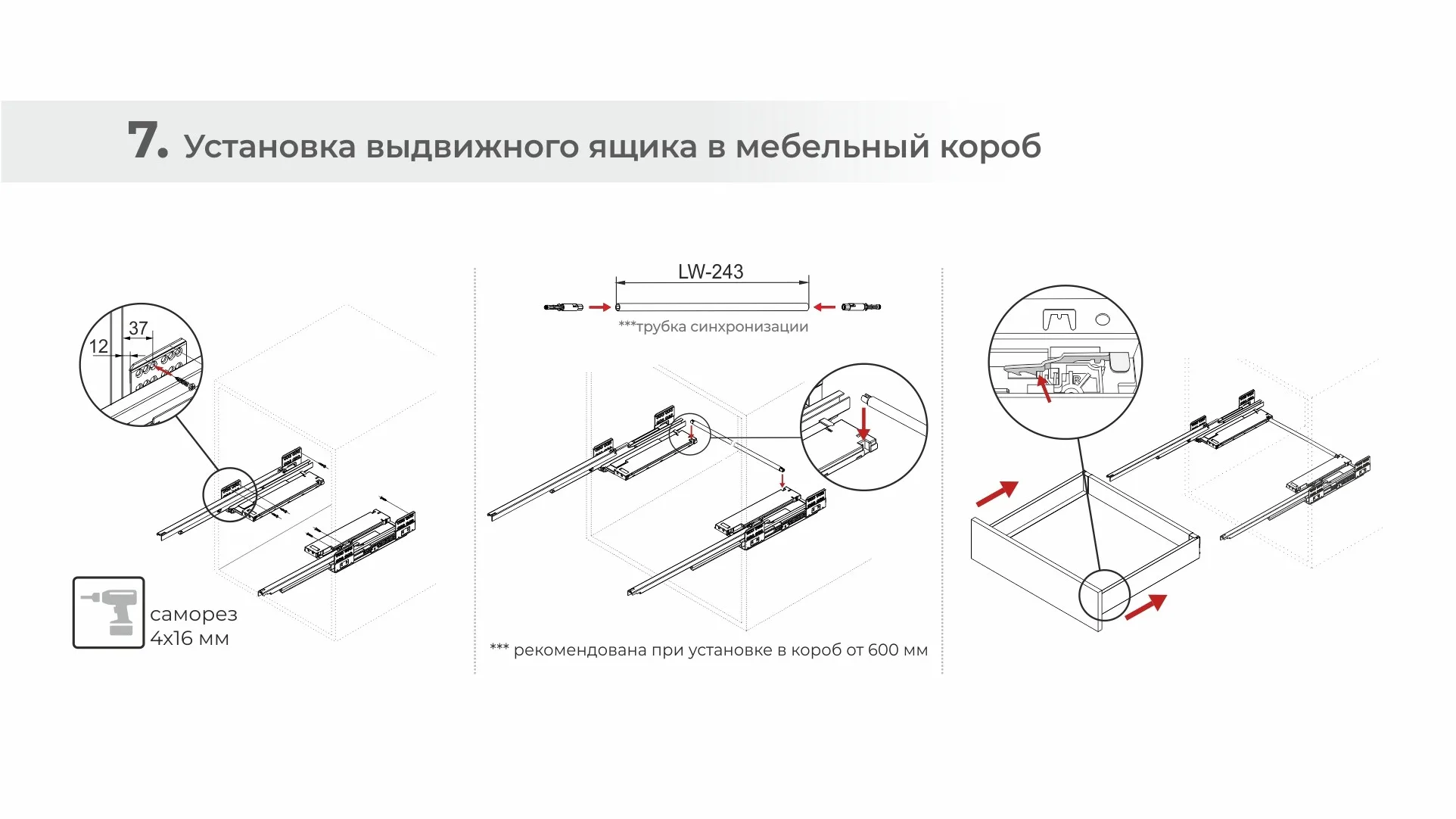

При создании габаритных мебельных ящиков шириной от 600 мм рекомендуется использовать поворотно-синхронизирующую трубку SBS12. Держатели для трубки представлены в комплекте СТАРТ PUSH+SOFT SB41, а SBS12 приобретается отдельно.

Внимание, важная информация!

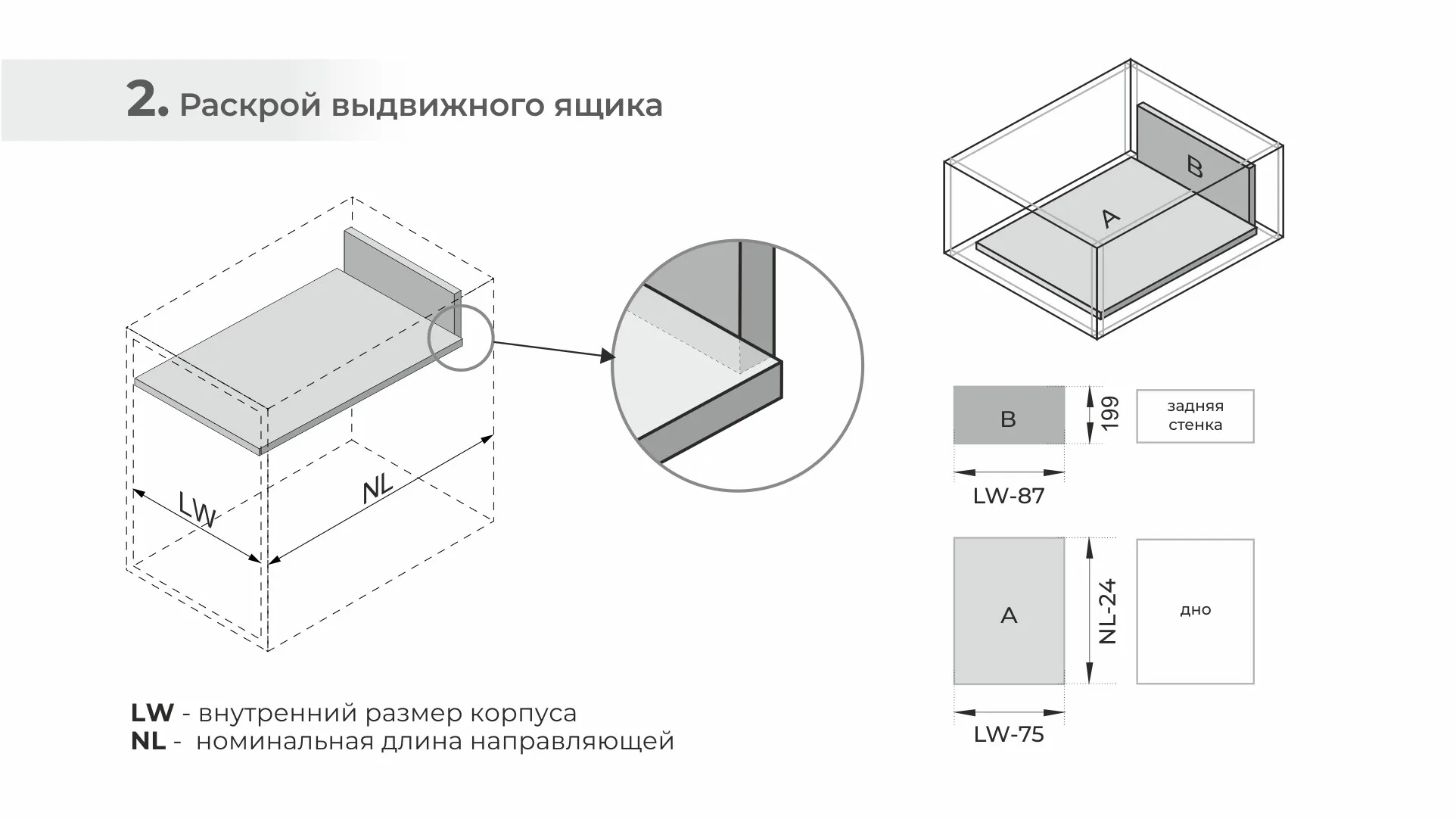

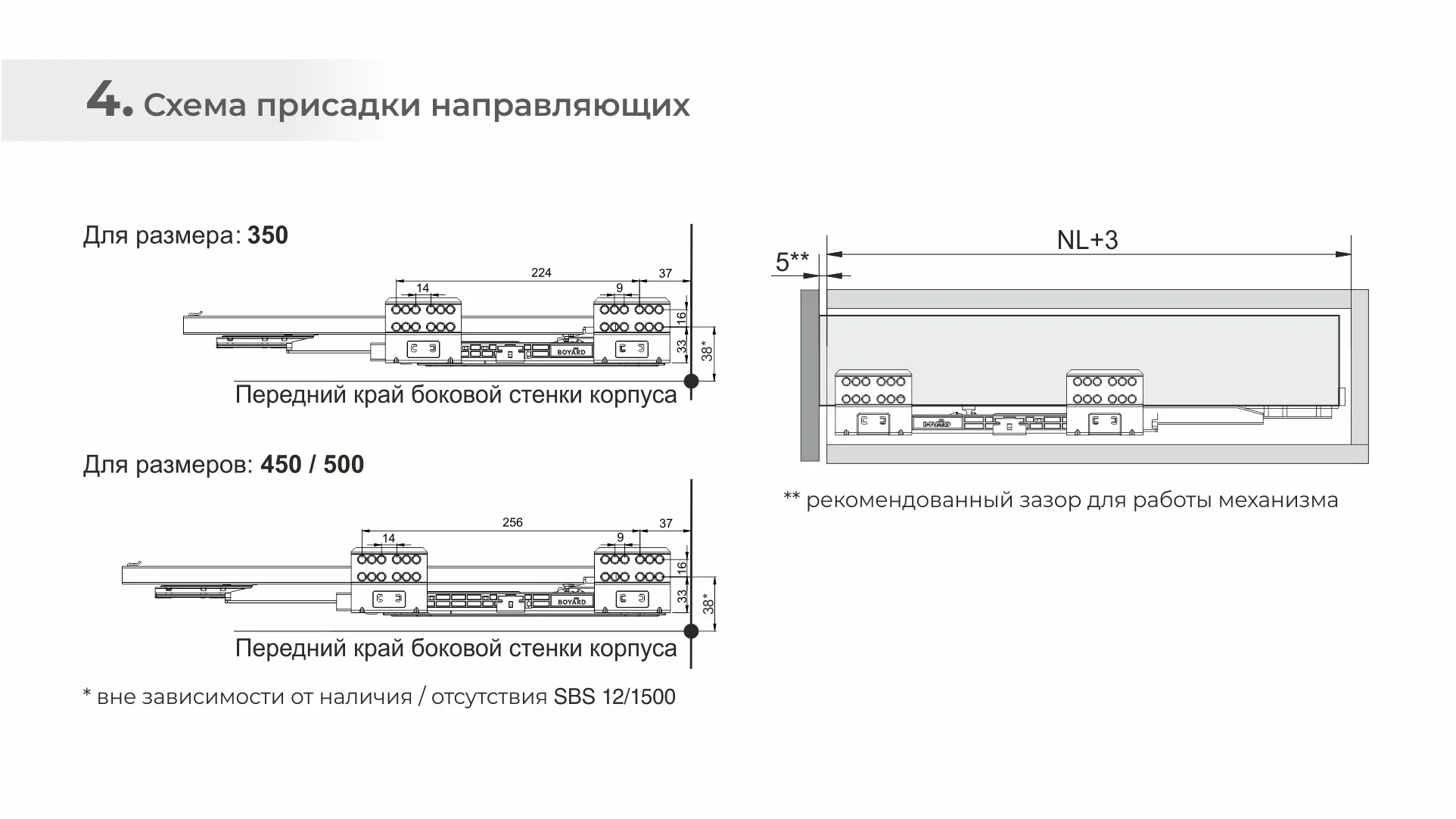

Раскрой СТАРТ PUSH+SOFT идентичен раскрою других модификаций СТАРТ (SOFT или PUSH) за исключением одного параметра: в данной модификации расстояние от нижней плоскости до присадки под установку механизма PUSH или механизма PUSH с трубкой синхронизации (при создании широких выдвижных мебельных модулей) составляет 38 мм.

Внимание, важная информация!

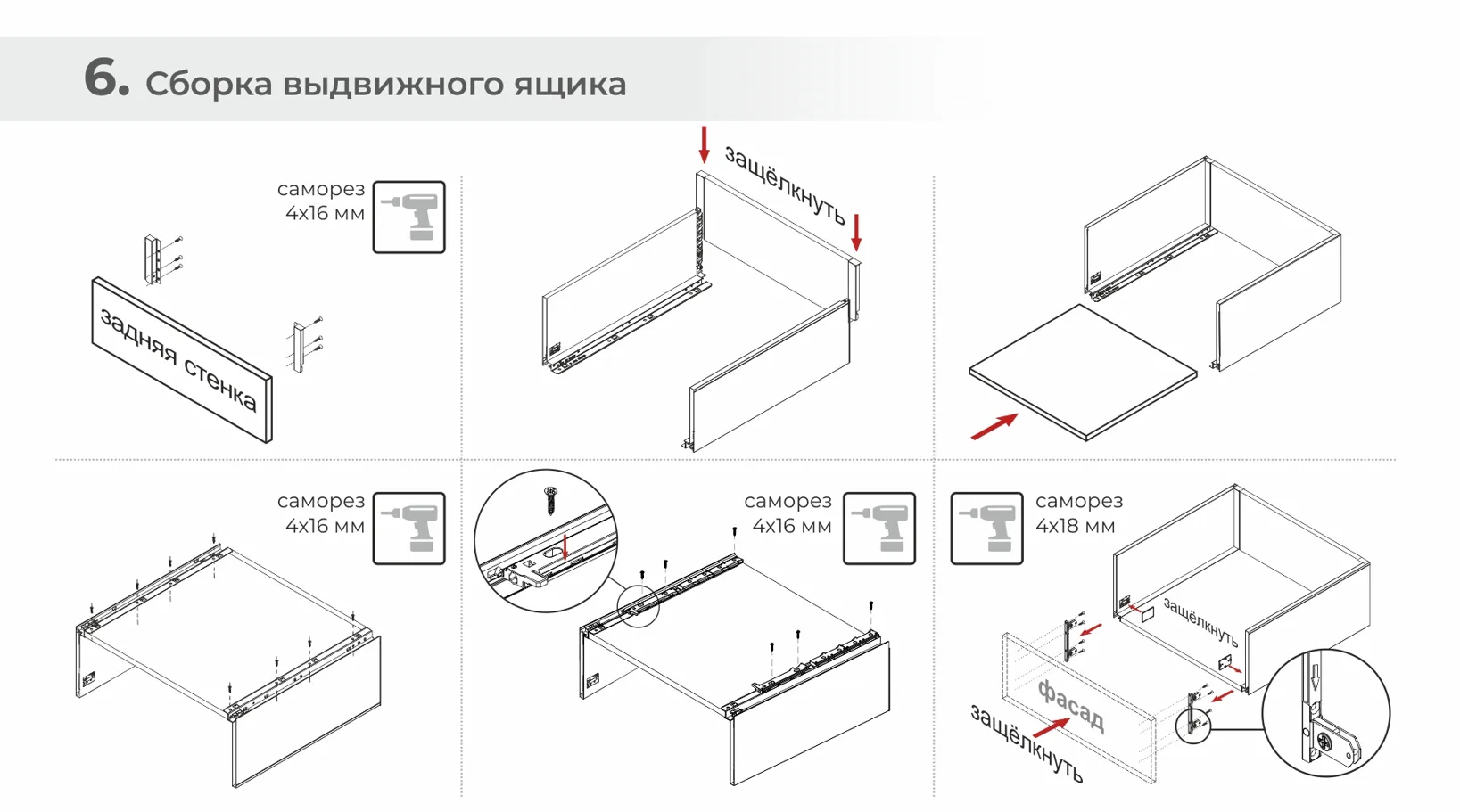

Сборка выдвижного ящика СТАРТ PUSH+SOFT проводится по аналогии со сборкой других типов СТАРТ, за исключением одного момента: при креплении боковины ко дну выдвижного ящика необходимо дополнительно прикрепить рейку ответной части механизма PUSH через пластину крепления боковой стенки. Для простоты процесса на рейке предусмотрены специальные выступы, которые входят в отверстия пластины боковой стенки.
