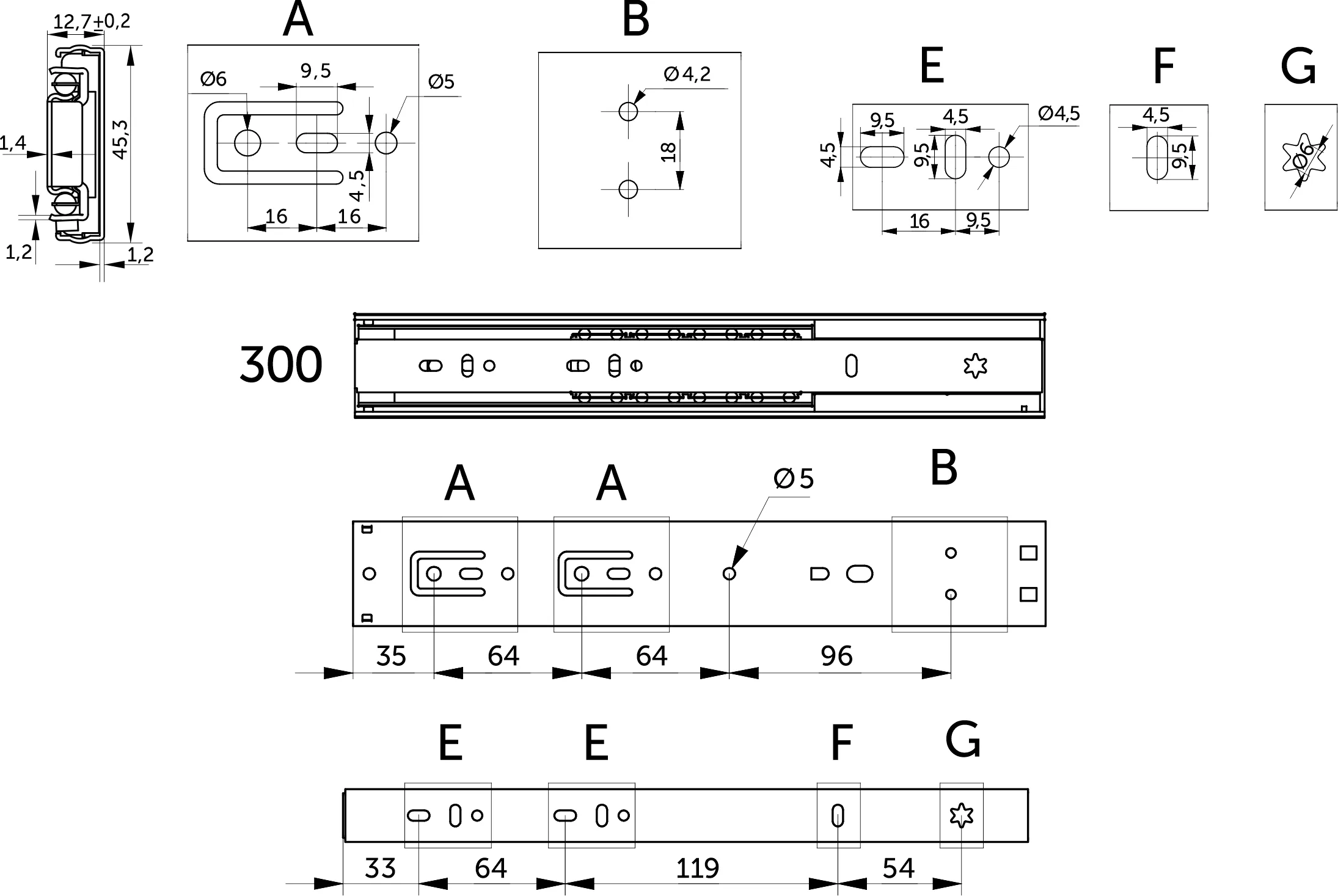

Направляющая шариковая L-300 h=45 PRIME by AKS с доводчиком A

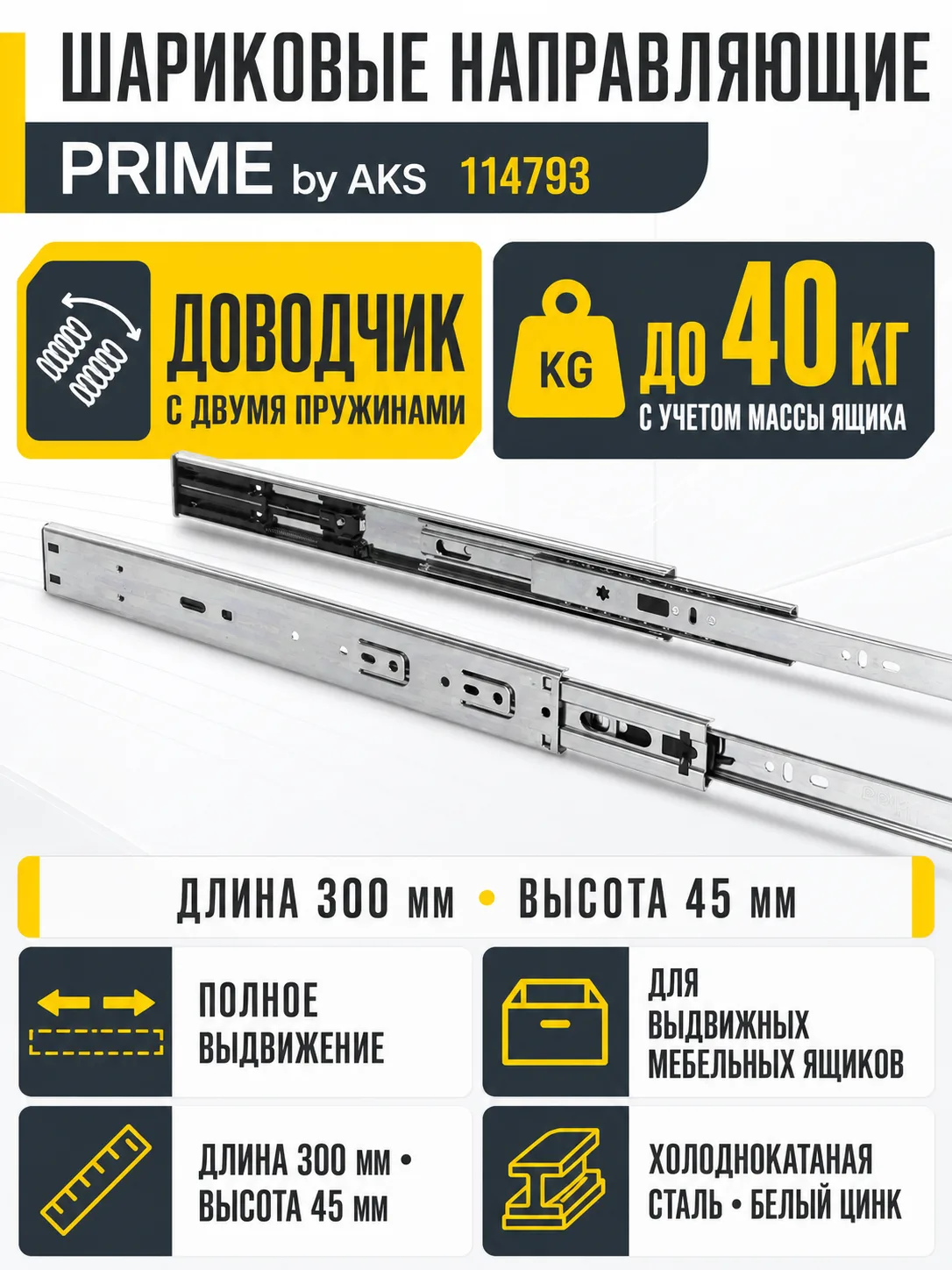

Шариковые направляющие PRIME by AKS 114793 с доводчиком

PRIME by AKS 114793 — комплект шариковых направляющих для выдвижного мебельного ящика. Длина каждой направляющей составляет 300 мм, высота профиля — 45 мм. Модель сочетает полное выдвижение и встроенный доводчик: ящик можно выдвинуть для удобного доступа к содержимому, а на завершающем участке закрывания механизм помогает плавно довести его до закрытого положения.

Комплект подходит для изготовления новой мебели и замены направляющих в существующем корпусе, если совпадают длина, высота профиля, монтажное пространство и схема крепления. Такие механизмы применяют в тумбах, комодах, письменных столах, шкафах и гардеробных. При подборе других вариантов для мебельных ящиков удобно сопоставить размеры и тип механизма в разделе мебельные направляющие.

Конструкция и рабочие параметры

Направляющие изготовлены из холоднокатаной стали и имеют покрытие цвета «белый цинк». Толщина элементов металлического профиля составляет 1,2 × 1,2 × 1,4 мм. Встроенный доводчик выполнен с двумя пружинами. Допустимая нагрузка — до 40 кг, причем при оценке нагрузки необходимо учитывать не только содержимое, но и собственную массу ящика.

Ресурс серии составляет 80 000 циклов открывания и закрывания. Этот параметр позволяет рассматривать модель для регулярно используемой мебели дома, в офисе или коммерческом помещении. Фактическая работа механизма зависит от точности разметки, параллельности установки, жесткости корпуса, правильного выбора крепежа и соблюдения допустимой нагрузки.

Комплект и назначение

В комплект входят две направляющие: левая и правая. Они образуют парный механизм для одного выдвижного ящика. Монтажные саморезы в комплект не входят — их нужно подобрать отдельно под материал корпуса, толщину стенок и предусмотренные крепежные отверстия. Не следует заменять подходящий крепеж случайными винтами: выступающая внутрь профиля головка может мешать перемещению секций.

Полное выдвижение особенно удобно для глубоких ящиков, поскольку упрощает доступ к предметам у задней стенки. Доводчик полезен там, где требуется контролируемое завершение закрывания без толкателя. Эта модель не оснащена механизмом открывания от нажатия, поэтому для фасада предусматривают ручку, выемку или иной способ захвата.

Что проверить перед заказом

• Длину: для этой модели она равна 300 мм. Сравните ее с глубиной корпуса и длиной заменяемых направляющих.
• Высоту профиля: значение 45 мм важно при замене существующего механизма и разметке боковин.
• Монтажное пространство: измерьте доступные боковые зазоры между ящиком и корпусом с обеих сторон.
• Нагрузку: суммарная масса ящика и содержимого не должна превышать 40 кг.
• Крепеж: заранее подберите саморезы под материал мебели и отверстия направляющих.
• Тип открывания: модель имеет доводчик, но не имеет толкателя.

Одинаковая длина двух механизмов еще не гарантирует взаимозаменяемость. При замене сравните высоту и форму профиля, боковые зазоры, положение крепежных отверстий и траекторию движения ящика. Если мебель проектируется с нуля, заложите пространство под направляющие до изготовления деталей ящика.

Характеристики

Рекомендации по установке и эксплуатации

До монтажа разложите левую и правую направляющие по сторонам и проверьте свободное движение секций. Разметку выполняйте симметрично, контролируя горизонтальность и параллельность пары. Сначала зафиксируйте детали без чрезмерной затяжки, проверьте ход ящика и только после корректировки окончательно затяните крепеж.

После установки несколько раз полностью откройте и закройте пустой ящик, затем повторите проверку с обычной рабочей нагрузкой. Перекос, заедание или неравномерное срабатывание доводчика требуют корректировки положения направляющих. PRIME by AKS 114793 подойдет, если нужен парный механизм длиной 300 мм, высотой 45 мм, с полным выдвижением, доводчиком и нагрузкой до 40 кг.
