Направляющая шариковая L-400 h=45 PRIME by AKS с доводчиком A черный

Шариковые направляющие PRIME by AKS 119774 длиной 400 мм

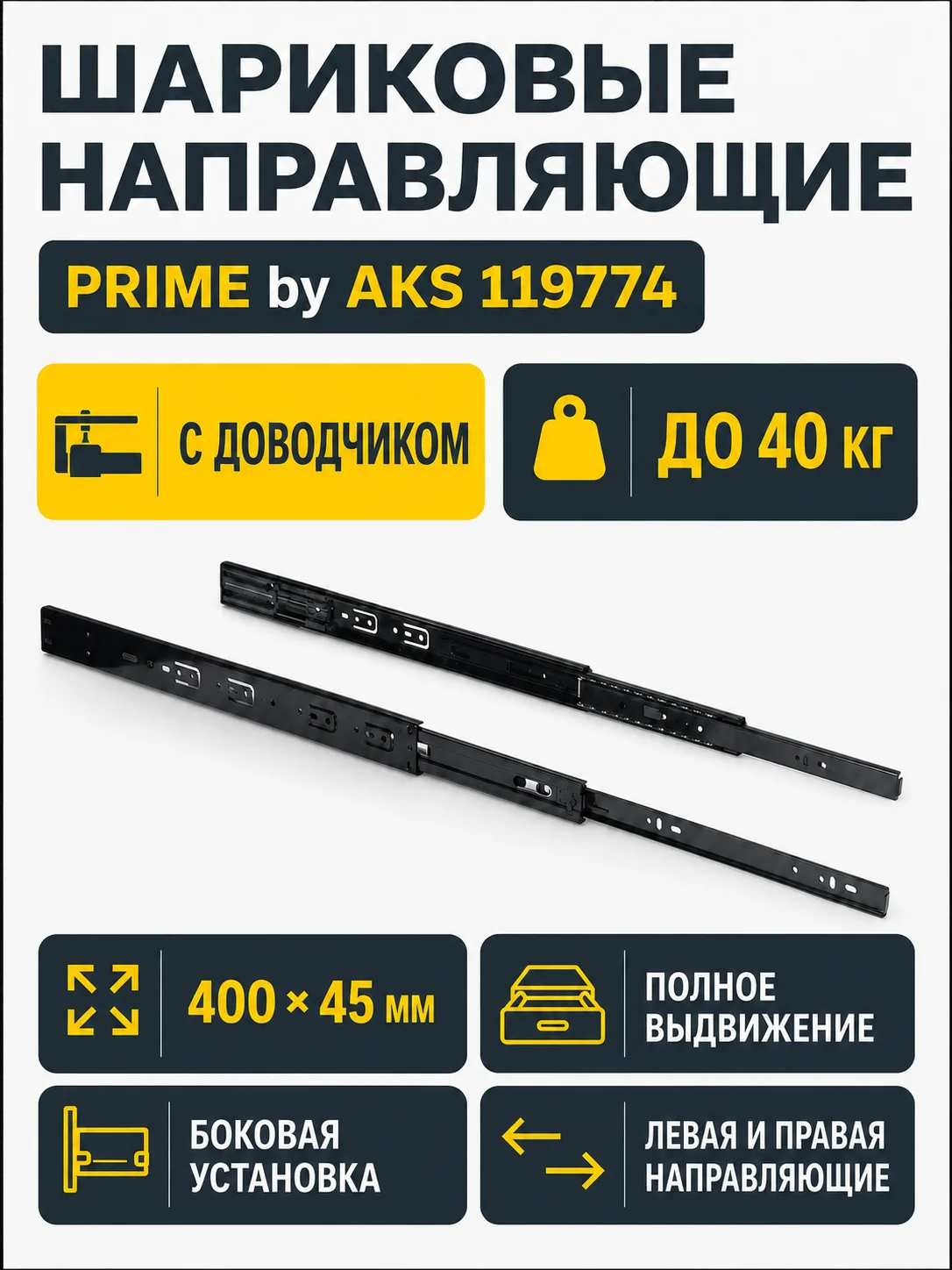

PRIME by AKS 119774 — комплект боковых шариковых направляющих для выдвижного мебельного ящика. Модель имеет номинальную длину 400 мм, высоту профиля 45 мм и черное покрытие. Полное выдвижение облегчает доступ к содержимому ящика, а встроенный доводчик замедляет движение в конце хода и обеспечивает плавное закрывание.

Такая фурнитура подходит для изготовления или ремонта выдвижных секций в тумбах, комодах, письменных столах, шкафах и гардеробных. При подборе других вариантов для проекта удобно сопоставить длину, высоту профиля, тип закрывания и нагрузку в разделе мебельные направляющие.

Конструкция и рабочие параметры

Направляющие изготовлены из холоднокатаной стали. Толщины элементов телескопического профиля составляют 1,2 × 1,2 × 1,4 мм. Допустимая нагрузка — до 40 кг, причем при расчете необходимо учитывать не только содержимое, но и массу самого ящика, фасада и установленной фурнитуры. Для равномерной работы нагрузку следует распределять по площади ящика, избегая постоянного сосредоточения тяжелых предметов у одной боковины или у фасада.

Механизм рассчитан на 80000 циклов открывания и закрывания. Доводчик имеет конструкцию с двумя пружинами и работает на заключительном участке закрывания. Это не система открывания от нажатия: у модели есть доводчик, но нет толкателя. Для открывания ящика требуется ручка, захват или другое предусмотренное конструкцией фасада решение.

Выдвижение заявлено как полное, при этом потеря хода составляет 6 мм. Это следует учитывать, если проект требует максимально свободного доступа к задней части ящика. Фактическое положение фасада и внутреннего короба после монтажа зависит также от геометрии мебели и выбранной схемы крепления.

Комплект и совместимость

Единица продажи — комплект из двух направляющих: левой и правой. Монтажные саморезы не входят. Крепеж подбирают отдельно по материалу боковин мебели, толщине деталей и диаметру отверстий направляющей. Не следует использовать слишком длинные винты, способные выйти через стенку корпуса или ящика.

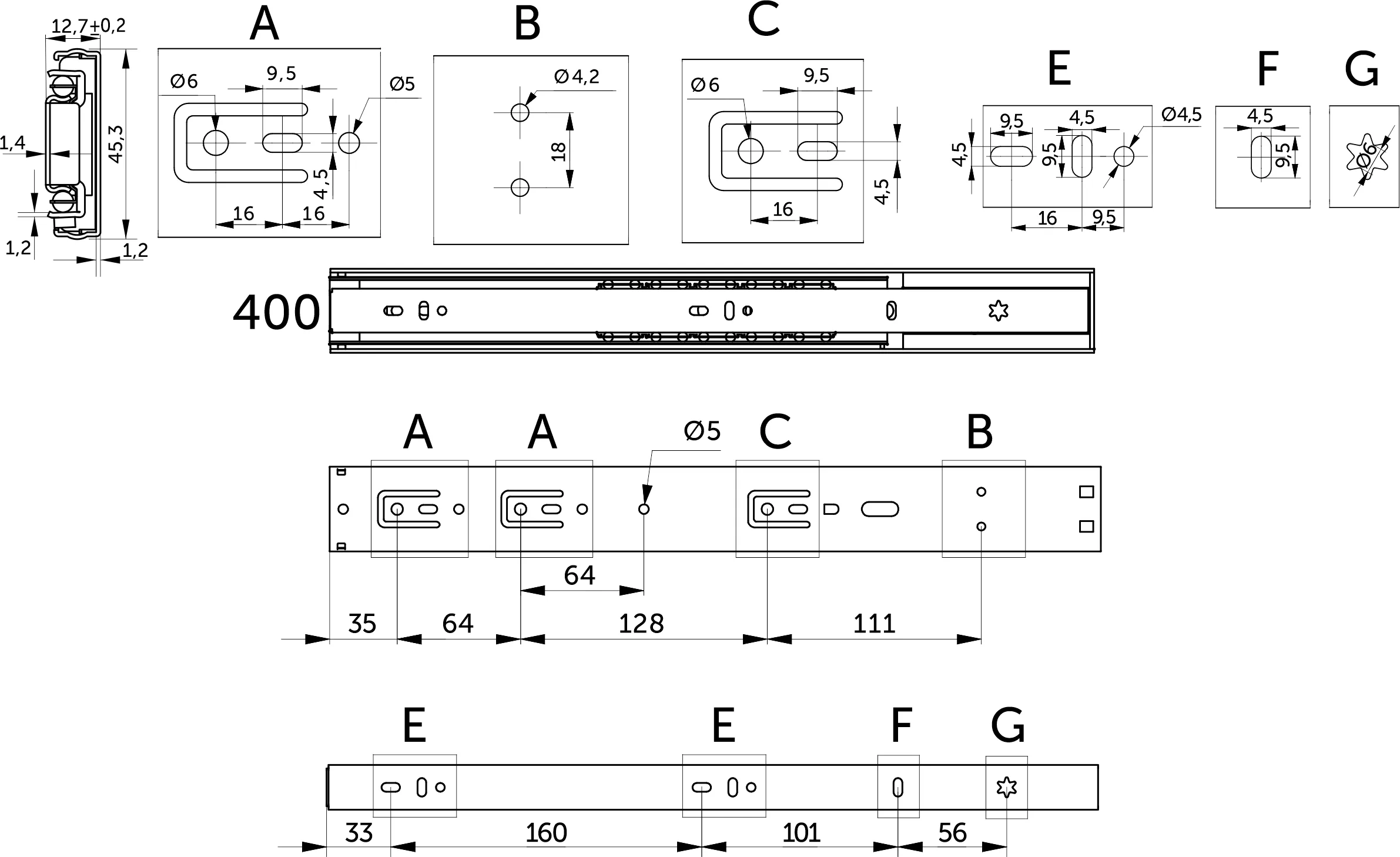

Совместимость определяется не только длиной 400 мм. Перед заказом сравните доступную глубину корпуса, высоту профиля 45 мм, боковую схему установки и расположение монтажных точек. При замене существующего механизма измерьте обе старые направляющие и проверьте, достаточно ли пространства между боковинами ящика и корпусом. Модель нельзя выбирать только по внешнему сходству или цвету.

Что проверить перед заказом

• Глубину мебельного корпуса и возможность разместить направляющие длиной 400 мм.
• Допустимость боковой установки профиля высотой 45 мм.
• Монтажные зазоры между ящиком и корпусом по проекту мебели.
• Общую расчетную массу ящика, фасада, фурнитуры и содержимого — не более 40 кг.
• Необходимость именно доводчика, а не механизма открывания нажатием.
• Длину, диаметр и тип отдельно приобретаемых саморезов.

Практические рекомендации

Правую и левую направляющие устанавливают на одинаковой высоте и параллельно друг другу. До окончательной затяжки крепежа полезно проверить диагонали корпуса, отсутствие перекоса ящика и свободный ход механизма. После установки ящик сначала перемещают без полной нагрузки: он должен двигаться без заеданий, а доводчик — одинаково срабатывать с обеих сторон. Затем нагрузку увеличивают постепенно и распределяют равномерно.

Стальную телескопическую часть следует защищать от строительной пыли, стружки и ударов во время сборки. Загрязнения в дорожках шарикового механизма могут ухудшить ход. Не разбирайте доводчик и не наносите случайные смазочные материалы без подходящей инструкции по обслуживанию.

Характеристики

Итог

PRIME by AKS 119774 — комплект черных шариковых направляющих 400 × 45 мм для боковой установки в мебельный ящик. Модель сочетает полное выдвижение, доводчик и допустимую нагрузку до 40 кг. Она подойдет, если размеры корпуса и монтажные зазоры рассчитаны под этот формат, а потеря выдвижения 6 мм приемлема для проекта.
