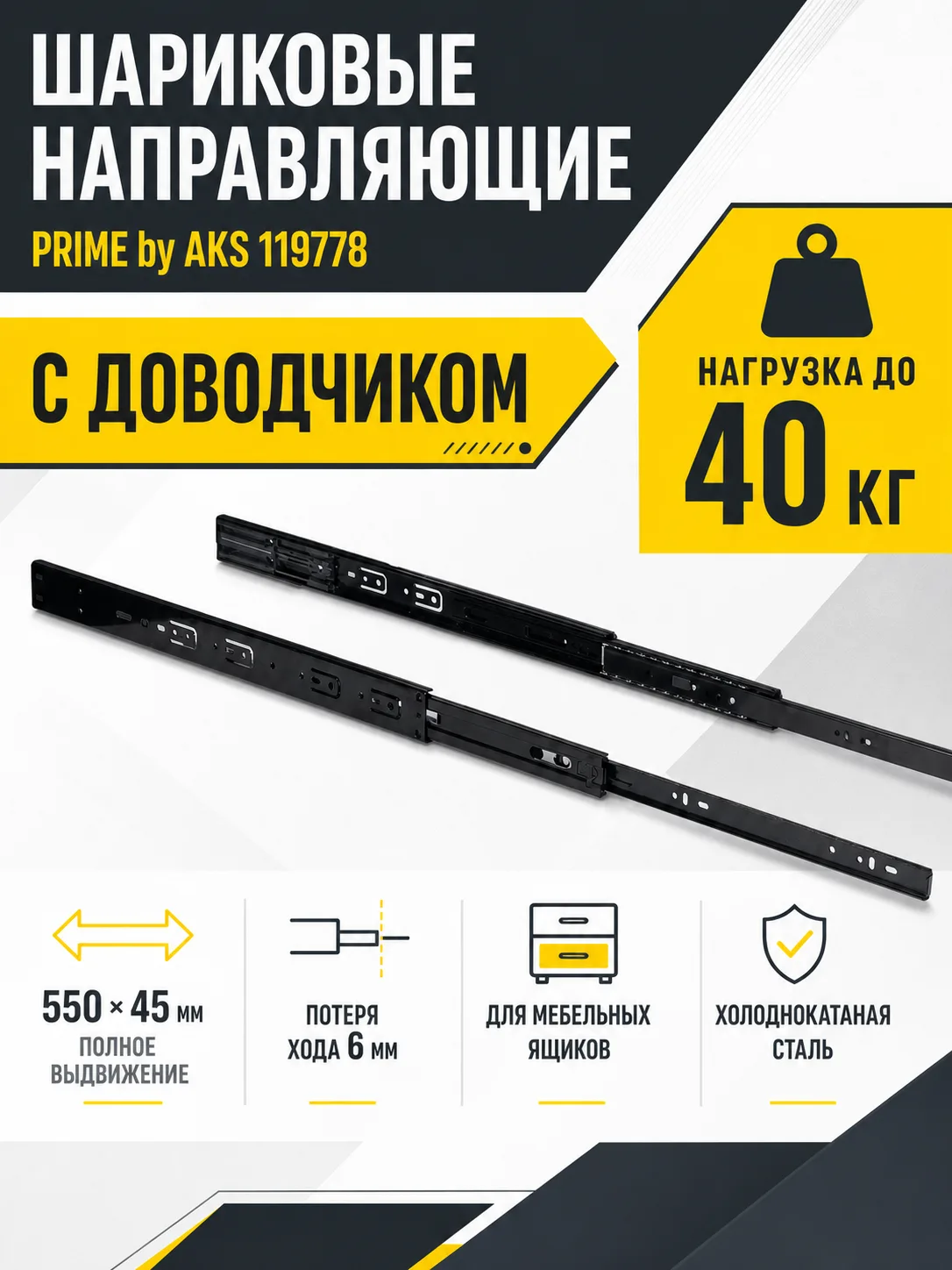

Направляющая шариковая L-550 h=45 PRIME by AKS с доводчиком A черный

Шариковые направляющие PRIME by AKS 119778 длиной 550 мм

PRIME by AKS 119778 — комплект телескопических шариковых направляющих для выдвижного мебельного ящика. Черное исполнение подходит для конструкций, в которых фурнитура остается частично видимой или должна сочетаться с темными деталями корпуса. Длина каждой направляющей составляет 550 мм, высота профиля — 45 мм.

Модель можно использовать при изготовлении и ремонте комодов, письменных столов, тумб, шкафов, гардеробных и другой корпусной мебели с выдвижными ящиками. При подборе остальных элементов конструкции полезно свериться с разделом мебельных направляющих, чтобы сопоставить длину, способ закрывания, рабочую нагрузку и особенности выдвижения.

Доводчик и характер выдвижения

В направляющие встроен доводчик с двумя пружинами. Он участвует в заключительной фазе закрывания и помогает довести ящик до закрытого положения без резкого удара. Толкателя в этой модели нет: для открытия используется обычное ручное выдвижение за фасад или ручку.

Направляющие относятся к типу полного выдвижения, однако конструктивная потеря хода составляет 6 мм. Это следует учитывать, если для проекта важен доступ к содержимому у задней стенки ящика или требуется строго заданное положение открытого фасада.

Материал и рабочая нагрузка

Секции выполнены из холоднокатаной стали. Толщина металла трех секций составляет 1,2/1,2/1,4 мм. Допустимая нагрузка — до 40 кг, причем в нее входит масса самого ящика и его содержимого. При проектировании желательно оставлять запас по нагрузке, особенно для широкого ящика, тяжелого фасада или предметов, которые распределяются внутри неравномерно.

Заявленный ресурс механизма составляет 80000 циклов открывания и закрывания. На практическую работу направляющих также влияют точность разметки, параллельность установки, жесткость корпуса, правильный подбор крепежа и равномерное распределение веса.

Комплектность и совместимость

Комплект включает две направляющие: левую и правую. Монтажные саморезы необходимо приобрести отдельно. Их диаметр, длину и форму головки подбирают по крепежным отверстиям направляющих, толщине стенок и материалу мебельного корпуса.

Перед заказом измерьте доступную глубину корпуса и убедитесь, что направляющие длиной 550 мм размещаются без контакта с задней стенкой, крепежом и другими деталями. Сопоставьте высоту профиля 45 мм с конструкцией ящика, а также проверьте боковые зазоры по проекту мебели или по ранее установленной паре. Для замены старой фурнитуры сравните длину, положение отверстий, тип выдвижения и расположение доводчика.

Практические рекомендации

• Используйте направляющие только парой из одного комплекта.
• Размечайте левую и правую стороны на одном уровне и сохраняйте их параллельность.
• До окончательной затяжки крепежа проверьте свободный ход ящика и работу доводчика.
• Распределяйте содержимое по ящику равномерно и учитывайте его собственную массу.
• Не наносите загрязняющие составы на шариковый механизм и рабочие дорожки.

Характеристики

Итог

PRIME by AKS 119778 подойдет для мебельного ящика, которому требуются черные направляющие длиной 550 мм, профиль высотой 45 мм, полное выдвижение и закрывание с доводчиком. Перед покупкой важно проверить глубину корпуса, боковые зазоры, общую массу ящика с содержимым и параметры приобретаемого отдельно крепежа.
