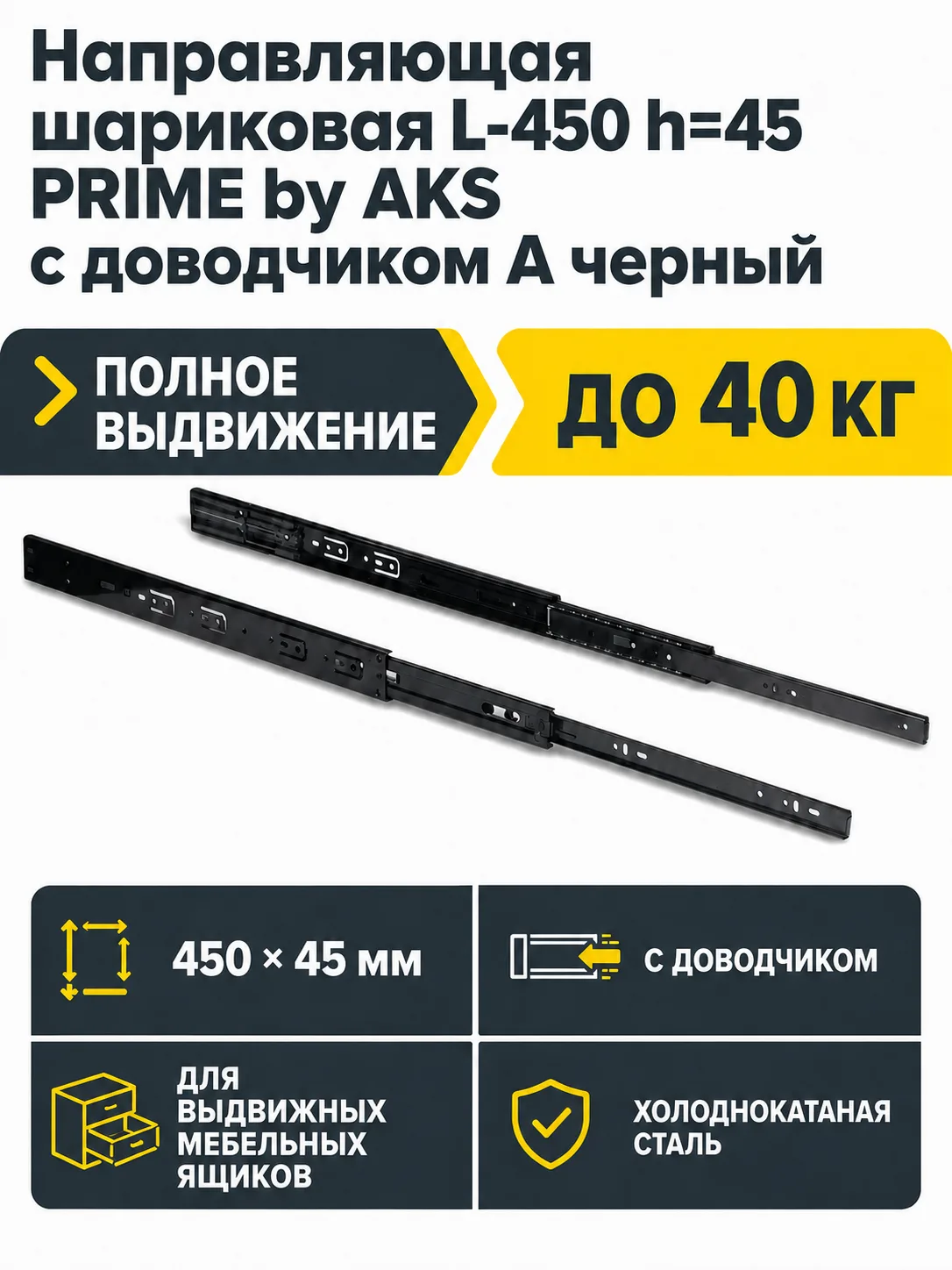

Направляющая шариковая L-450 h=45 PRIME by AKS с доводчиком A черный

Шариковые направляющие PRIME by AKS 119780

PRIME by AKS 119780 — комплект черных шариковых направляющих для выдвижного мебельного ящика. Длина модели составляет 450 мм, высота профиля — 45 мм. Направляющие подходят для изготовления новой мебели и замены механизма в уже собранном корпусе, если совпадают длина, габариты, расположение крепежных отверстий и требуемый способ закрывания.

Механизм полного выдвижения позволяет вывести ящик вперед на рабочую длину направляющих и получить удобный доступ к его содержимому. Встроенный доводчик контролирует заключительный участок движения при закрывании. Такая конфигурация востребована в кухонных тумбах, комодах, письменных столах, шкафах, гардеробных и офисной мебели.

Конструкция и рабочие параметры

Направляющие изготовлены из холоднокатаной стали. Для элементов профиля указана толщина 1,2 × 1,2 × 1,4 мм. Допустимая нагрузка составляет до 40 кг, причем при расчете необходимо учитывать не только содержимое, но и массу самого ящика, фасада и установленной фурнитуры. Нагрузку следует распределять равномерно и не использовать механизм как опору для человека.

Расчетный ресурс модели составляет 80000 циклов открывания и закрывания. Доводчик выполнен с двумя пружинами и предназначен для равномерного завершения хода. Это не система открытия нажатием: у модели есть доводчик, а толкатель отсутствует.

Комплект и применение

В комплект входят две направляющие — левая и правая. Их устанавливают парой на противоположных сторонах одного ящика. Монтажные саморезы не входят, поэтому крепеж подбирают отдельно по материалу мебельного корпуса, толщине деталей и конфигурации монтажных отверстий. Слишком длинный крепеж может пройти сквозь стенку, а неподходящая головка — помешать движению телескопических секций.

При подборе других компонентов для корпуса можно перейти в раздел мебельных направляющих и сопоставить длину, высоту профиля, тип выдвижения и наличие механизма закрывания. Для замены особенно важно сравнивать не только номинальную длину, но и фактическую геометрию прежней пары.

Совместимость и ограничения

Модель следует выбирать для ящика и корпуса, рассчитанных на направляющие длиной 450 мм и высотой 45 мм. Перед заказом измерьте глубину доступного пространства, обе боковины ящика и расстояние между ящиком и корпусом. Сравните форму секций и точки крепления с демонтированным механизмом. Если мебель проектируется с нуля, заложите монтажные размеры по фактическому комплекту до раскроя деталей.

Пара направляющих должна устанавливаться параллельно и на одном уровне. Перекос, различная высота слева и справа, загрязнение дорожек или превышение нагрузки могут ухудшить ход и работу доводчика. Не разбирайте узел доводчика и не наносите случайные густые составы на шариковый механизм. После монтажа сначала проверьте движение пустого ящика, затем добавляйте содержимое постепенно.

Характеристики

Что проверить перед заказом

• достаточна ли глубина корпуса для длины 450 мм;
• соответствуют ли мебель и прежний механизм профилю высотой 45 мм;
• подходит ли расположение монтажных отверстий;
• не превысит ли суммарная масса ящика, фасада и содержимого 40 кг;
• подобраны ли саморезы под материал и толщину мебельных деталей.

Итог: PRIME by AKS 119780 подойдет для мебельного ящика, которому требуются черные шариковые направляющие длиной 450 мм с полным выдвижением и доводчиком. Перед покупкой достаточно внимательно сверить монтажное пространство и нагрузку, а перед эксплуатацией — проверить параллельность установки и свободный ход пустого ящика.
