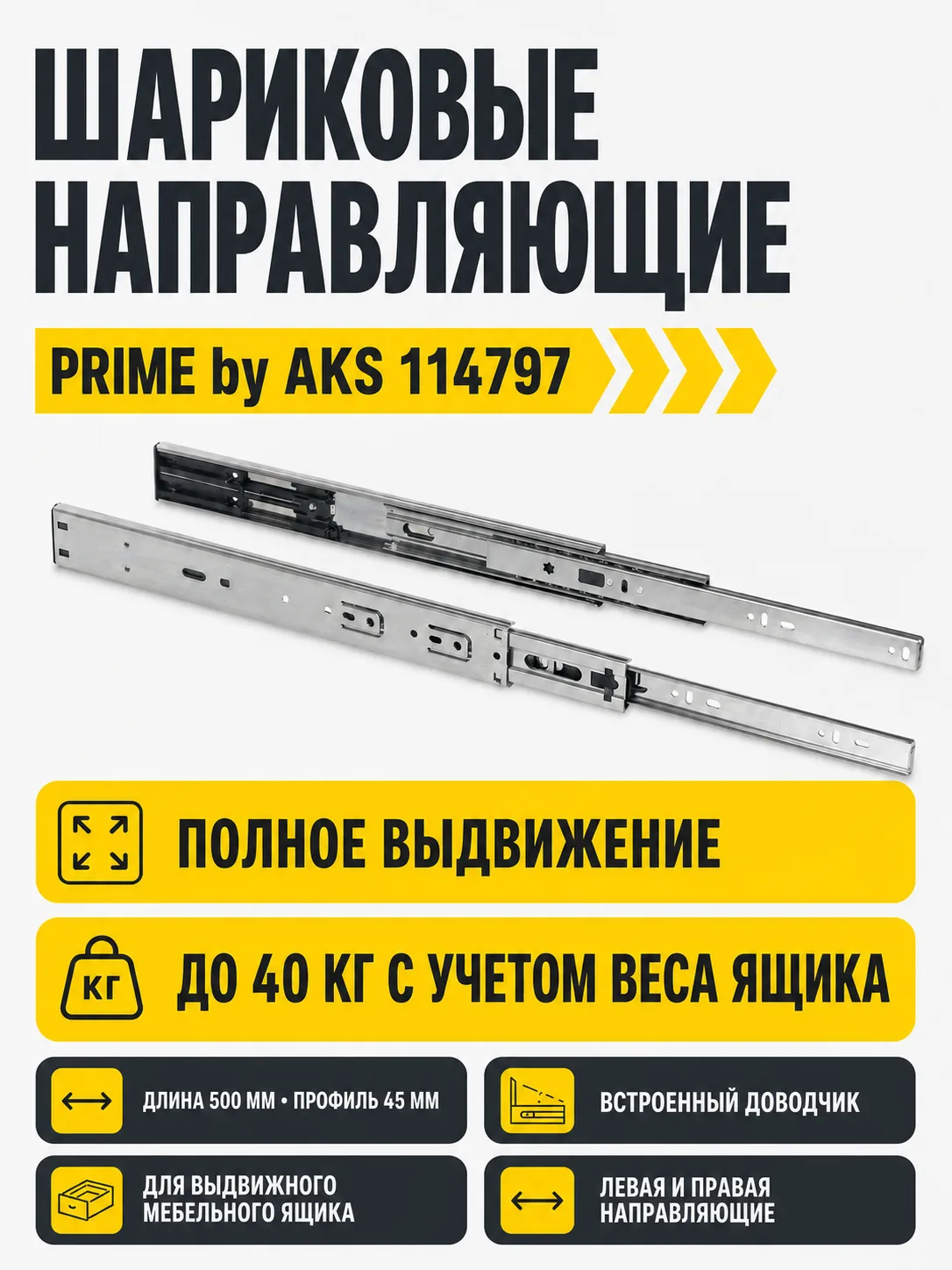

Направляющая шариковая L-500 h=45 PRIME by AKS с доводчиком A

Шариковые направляющие PRIME by AKS 114797 длиной 500 мм

PRIME by AKS 114797 — комплект боковых шариковых направляющих для выдвижного мебельного ящика. Модель имеет длину 500 мм, высоту профиля 45 мм и поддерживает полное выдвижение: содержимое ящика остается доступным по всей его глубине. Встроенный доводчик принимает ящик на заключительном участке движения и помогает плавно завершить закрывание.

Такая фурнитура подходит для изготовления новой мебели и замены направляющих в существующем корпусе при совпадении установочных размеров. Комплект можно использовать в комодах, письменных столах, тумбах, шкафах и гардеробных. При подборе других вариантов выдвижения удобно сравнить модель с ассортиментом раздела мебельных направляющих, учитывая длину, высоту профиля, способ закрывания и расчетную нагрузку.

Конструкция и рабочие параметры

Направляющие изготовлены из холоднокатаной стали. Толщина трех элементов телескопического профиля составляет 1,2 × 1,2 × 1,4 мм. Поверхность выполнена в цвете «Белый цинк». Шариковая конструкция обеспечивает последовательное перемещение секций, а полный ход позволяет выдвинуть ящик на длину, предусмотренную механизмом.

Допустимая нагрузка составляет до 40 кг и рассчитывается вместе с весом самого ящика. Поэтому при проектировании необходимо учитывать не только предполагаемое содержимое, но и массу дна, боковин, фасада и установленной фурнитуры. Заявленный ресурс модели — 80 000 циклов открывания и закрывания при корректном подборе, монтаже и эксплуатации.

Доводчик оснащен двумя пружинами и предназначен для контролируемого закрывания. Это особенно практично для часто используемых ящиков в домашней, офисной и коммерческой мебели. Модель не является механизмом открывания от нажатия: для выдвижения ящика используется обычное ручное открывание.

Комплектность и совместимость

В комплект входят две направляющие — левая и правая. Они устанавливаются по сторонам ящика и должны располагаться параллельно друг другу. Монтажные саморезы в комплект не входят: крепеж выбирают отдельно с учетом материала и толщины деталей мебели, диаметра монтажных отверстий и допустимой глубины завинчивания.

Длина 500 мм должна соответствовать конструкции корпуса и ящика. Перед заказом измерьте доступную глубину ниши, длину ранее установленной направляющей и высоту ее профиля. Для замены также сравните расположение крепежных отверстий и необходимый боковой зазор. Совпадение только длины не гарантирует установку без корректировки деталей мебели.

Что проверить перед установкой

• достаточна ли внутренняя глубина корпуса для направляющих длиной 500 мм;
• соответствует ли высота профиля 45 мм конструкции ящика;
• предусмотрены ли одинаковые боковые зазоры с обеих сторон;
• не превышает ли суммарная масса ящика и содержимого 40 кг;
• подходит ли выбранный крепеж для материала корпуса и ящика;
• не мешают ли фасад, задняя стенка и другие элементы полному ходу механизма.

При монтаже сначала выполните разметку по обеим сторонам на одном уровне. После предварительного крепления проверьте параллельность направляющих и свободный ход пустого ящика. Окончательную затяжку крепежа и проверку под рабочей нагрузкой выполняйте только после устранения перекоса. Не прикладывайте чрезмерное усилие к доводчику и не превышайте допустимую нагрузку.

Характеристики PRIME by AKS 114797

Итог

PRIME by AKS 114797 — вариант для мебельного ящика, которому требуются направляющие длиной 500 мм, профиль высотой 45 мм, полное выдвижение и плавное закрывание. Перед покупкой важно сверить глубину корпуса, боковые зазоры и расчетную массу ящика, а также отдельно подобрать безопасный монтажный крепеж.
