Мебельный шаблон для разметки мебельных ручек большой

Мебельный шаблон для разметки мебельных ручек большой

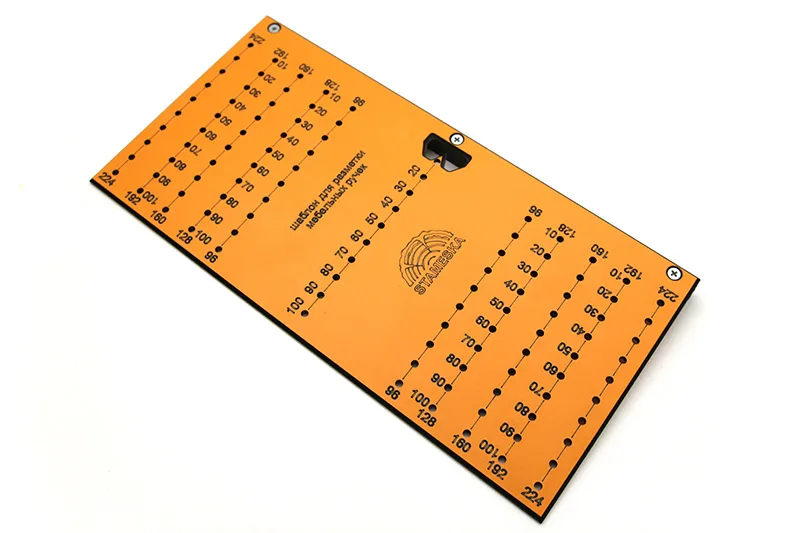

Мебельный шаблон для разметки мебельных ручек — идеальный помощник для сверления отверстий под ручки. Он выполнен из ударопрочного, влагостойкого текстолита и предназначен для быстрой и точной разметки мебельных ручек всех типов. Шаблон позволяет производить разметку как в вертикальном, так и горизонтальном положении, но разрабатывался преимущественно для присадки горизонтальных ручек.

Существующие мебельные стандарты и ГОСТ строго регламентируют производство мебельных ручек и обязывают производителей по всему миру придерживаться одних стандартов. При изготовлении мебельных ручек в мире принято пользоваться системой 32 мм. Это означает, что в мебельных ручках межцентровое расстояние всегда будет кратно 32 мм, и расстояние между отверстиями всегда будет одинаковым (0, 32, 64, 96, 128, 164 и т. д.). Именно эта особенность делает шаблон универсальным и позволяет пользоваться им как на больших предприятиях, так и в небольших цехах.

Инструкция по применению

• Карандашом или фломастером отметьте центр ручки на фасаде.
• Приложите мебельный шаблон к фасаду, на который вы собираетесь устанавливать мебельную ручку, так, чтобы носик шаблона совпал с меткой.
• Определите межцентровое расстояние на ручках, которые вы собираетесь устанавливать. Карандашом или автоматическим шилом отметьте через шаблон отверстия вашей ручки.
• Просверлите сверлом (как правило, диаметром 4 мм) через отметки сквозные отверстия.
• Закрепите мебельную ручку на болты.

Важно знать! Несмотря на высокую плотность и износостойкость материала, не рекомендуется сверлить через отверстия шаблона, так как это приводит к уменьшению срока службы шаблона и разбиванию отверстий.

Если мебельная ручка гораздо большего размера, чем предлагаемый нами шаблон, например, 320 мм, тогда мы рекомендуем сместить шаблон влево и вправо на необходимое расстояние, которое рассчитывается по формуле X = (Y - 224) / 2, где Y — межцентровой размер ручки, X — разница между шаблоном и ручкой. В данном случае (320 - 224) / 2 = 48 мм. Нам необходимо сместить кондуктор относительно центра ручки на 48 влево и 48 вправо (то есть по 3 шага по 16 мм), что в сумме даёт 96 мм. Таким простым способом можно устанавливать ручки шагом до 448 мм с одним сдвигом. Но это не ограничивает вас в установке и более длинных ручек, просто количество сдвигов одним шаблоном будет больше.
